噴流（ジェット流れ） — トラブルシューティングガイド

Q: 1. 拡がり率が実験と合わない

:::博士 症状: 噴流の半値幅 r_{1/2} の勾配が文献値（\approx 0.094）と 20\% 以上ずれる。 原因と対策: - 標準 k-\varepsilon 使用 → Realizable k-\varepsilon か SST k-\omega に変更（ラウンドジェット異常） - 計算領域が短すぎる → 自己相似領域（x > 20D）が含まれるように延長 - ノズル出口条件が不適切 → 実験の出口境界層厚さを再現する入口プロファイルを使用

Q: 2. ポテンシャルコアが長すぎる（LES）

博士 原因: 入口に現実的な乱流変動が与えられていない。層流的なせん断層からのK-H渦のロールアップが遅れる。 対策: - 合成乱流入口条件（SEM, DFSEM）を使用 - ノズル内部まで計算領域に含める（3\text{--}5D 上流からノズル内部を解く） - 入口の乱流強度を実験値（通常 1\text{--}5\%）に合わせる

Q: 3. 噴流が非物理的に偏向する

:::博士 原因と対策: 原因 対策 メッシュの非対称性 噴流軸周りに対称なメッシュを使用。O-H型構造格子が最善 出口境界条件の反射 出口を十分離す（> 30D）。convective outflow条件を使用 側面境界からの影響 径方向領域を > 10D に拡大 coflow の非一様性 外部流の入口条件を均一化

Q: 4. エントレインメント境界での問題

博士 噴流は周囲流体を巻き込む（エントレインメント）ので、側面境界から自然に流入が起こる必要がある。 - 圧力inlet/outlet: 全圧と静圧を指定。逆流が許容される - Fluent: Pressure Outlet を側面に設定し、「Backflow Direction」を「Normal to Boundary」に - OpenFOAM: `pressureInletOutletVelocity` + `totalPressure` の組み合わせ - NG: 速度inlet（一様流 U = 0）を使うと流入が阻害される

Q: 5. 統計量が収束しない

:::博士 噴流の統計量（特にReynolds応力）は収束が遅い。 目安: - 1次統計（平均速度）: 50 T_{ft} 程度で収束 - 2次統計（Reynolds応力）: 100\text{--}200 T_{ft} 必要 - 3次以上（スキューネス等）: 500 T_{ft} 以上 博士 そうだ。統計の収束を加速するには、方位角方向の平均（軸対称噴流の場合）や、複数のスナップショットからのアンサンブル平均を組み合わせるとよい。

カテゴリ: 流体解析 | 2026-02-20

この記事は統合版に移行しました
より充実した内容を jet-flow.html でご覧いただけます。

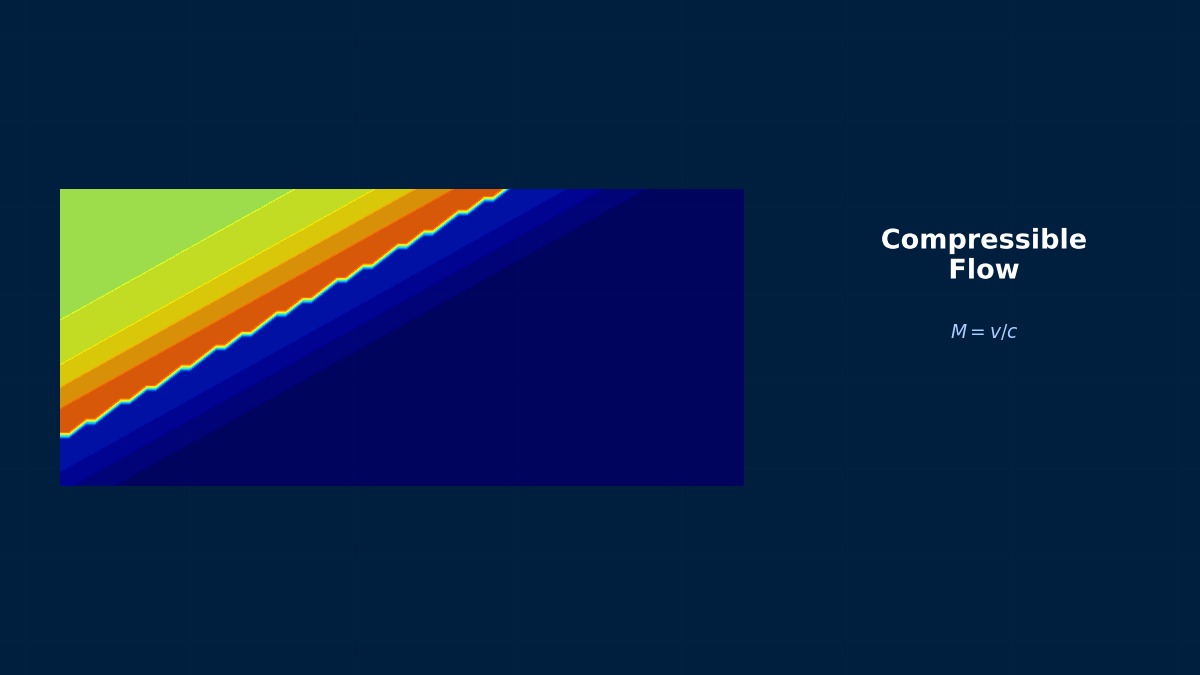

CAE visualization for jet flow troubleshoot - technical simulation diagram

噴流（ジェット流れ） — トラブルシューティングガイド

よくあるトラブル

🧑‍🎓

噴流の計算でよくある問題を教えてください。

1. 拡がり率が実験と合わない

🎓

症状: 噴流の半値幅 $r_{1/2}$ の勾配が文献値（$\approx 0.094$）と $20\%$ 以上ずれる。

原因と対策:

標準 $k$-$\varepsilon$ 使用 → Realizable $k$-$\varepsilon$ か SST $k$-$\omega$ に変更（ラウンドジェット異常）
計算領域が短すぎる → 自己相似領域（$x > 20D$）が含まれるように延長
ノズル出口条件が不適切 → 実験の出口境界層厚さを再現する入口プロファイルを使用

2. ポテンシャルコアが長すぎる（LES）

🧑‍🎓

実験では $x_c \approx 5D$ のはずが、LESで $8D$ くらいになるんです。

🎓

原因: 入口に現実的な乱流変動が与えられていない。層流的なせん断層からのK-H渦のロールアップが遅れる。

対策:

合成乱流入口条件（SEM, DFSEM）を使用
ノズル内部まで計算領域に含める（$3\text{--}5D$ 上流からノズル内部を解く）
入口の乱流強度を実験値（通常 $1\text{--}5\%$）に合わせる

3. 噴流が非物理的に偏向する

🎓

原因と対策:

原因	対策
メッシュの非対称性	噴流軸周りに対称なメッシュを使用。O-H型構造格子が最善
出口境界条件の反射	出口を十分離す（$> 30D$）。convective outflow条件を使用
側面境界からの影響	径方向領域を $> 10D$ に拡大
coflow の非一様性	外部流の入口条件を均一化

4. エントレインメント境界での問題

🧑‍🎓

側面から流入する流れの扱いが難しいんですが。

🎓

噴流は周囲流体を巻き込む（エントレインメント）ので、側面境界から自然に流入が起こる必要がある。

圧力inlet/outlet: 全圧と静圧を指定。逆流が許容される
Fluent: Pressure Outlet を側面に設定し、「Backflow Direction」を「Normal to Boundary」に
OpenFOAM: pressureInletOutletVelocity + totalPressure の組み合わせ
NG: 速度inlet（一様流 $U = 0$）を使うと流入が阻害される

5. 統計量が収束しない

🎓

噴流の統計量（特にReynolds応力）は収束が遅い。

目安:

1次統計（平均速度）: $50 T_{ft}$ 程度で収束
2次統計（Reynolds応力）: $100\text{--}200 T_{ft}$ 必要
3次以上（スキューネス等）: $500 T_{ft}$ 以上

🧑‍🎓

かなり長い計算時間が必要ですね。

🎓

そうだ。統計の収束を加速するには、方位角方向の平均（軸対称噴流の場合）や、複数のスナップショットからのアンサンブル平均を組み合わせるとよい。

Coffee Break よもやま話

噴流CFDで乱流モデルを変えると結果が大きく変わる——標準k-εの癖

自由噴流のCFD解析で「乱流モデルを変えたら中心速度減衰率が倍近く変わった」という経験は多くのエンジニアが持つ。標準k-εモデルは軸対称噴流の拡散を実験より20〜30%過大評価することが古くから知られている（Pope,1978）。これは丸型噴流（Round Jet）の異常（Round Jet Anomaly）と呼ばれ、標準k-εのモデル定数Cε1=1.44が平板噴流（Plane Jet）に合わせてチューニングされていることが原因だ。対策としてPope補正（渦伸長項の追加）やRNGk-ε、Realizable k-εが開発されたが、完全な解決には至っていない。噴流CFDでは必ず複数モデルの結果比較を実施し、実験値と照合することが不可欠だ。

トラブル解決の考え方

「解析が合わない」と思ったら

まず深呼吸——焦って設定をランダムに変えると、問題がさらに複雑になる
最小再現ケースを作る——噴流（ジェット流れ）の問題を最も単純な形で再現する。「引き算のデバッグ」が最も効率的
1つだけ変えて再実行——複数の変更を同時に行うと、何が効いたか分からなくなる。科学実験と同じ「対照実験」の原則
物理に立ち返る——計算結果が「重力に逆らって物が浮く」ような非物理的な結果なら、入力データの根本的な間違いを疑う
