分类: 连成解析 | 2026-02-20

本文已移至综合版本
更加充实的内容请见 aeroelasticity-flutter.html。

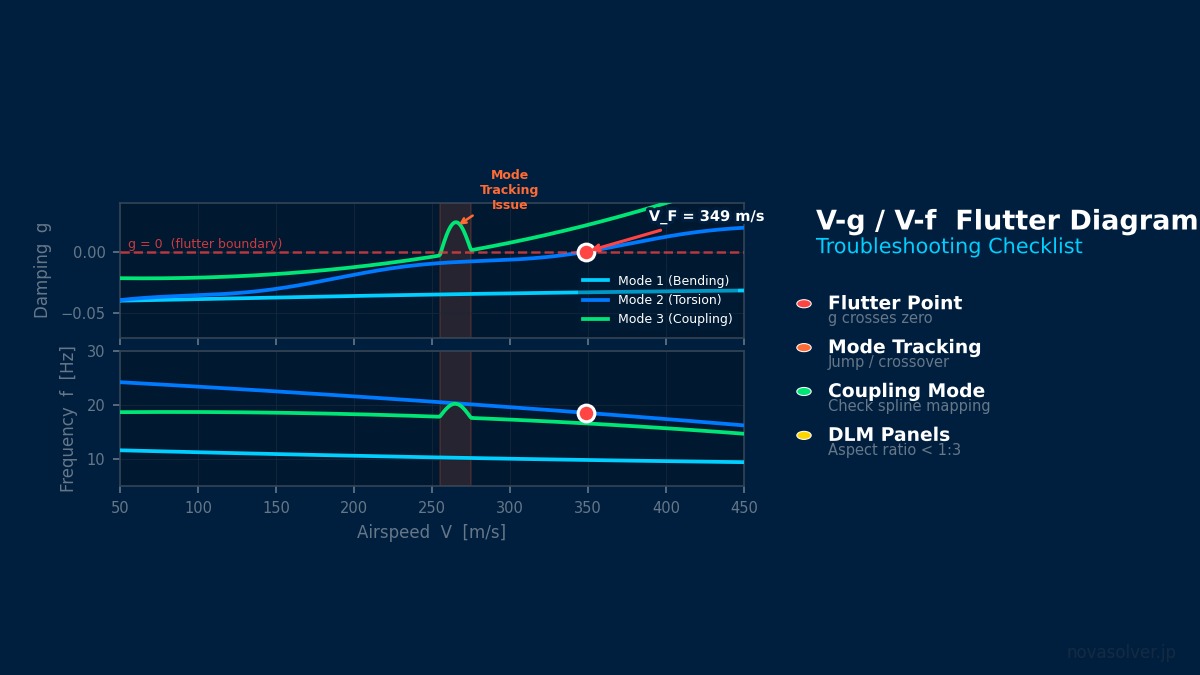

V-g/V-f flutter diagram with damping and frequency vs airspeed, mode tracking anomaly and flutter boundary crossing — V-g/V-f颤振图: 阻尼系数g和频率f的速度依赖性、模态跟踪异常区域和颤振边界交叉的可视化

常见问题及对策

🙋

请告诉我颤振解析遇到问题时的检查要点！

🎓

让我们按问题分类整理。

模态跟踪失败

症状: V-g/V-f图中出现模态交叉或跳跃

原因: 速度扫描步长过粗或模态识别算法不当

对策:

细化速度步长（特别是模态接近的区域）
使用基于MAC值（模态保证准则）的模态跟踪
启用Nastran的 PARAM,MODETRK,YES

非物理的颤振速度

🙋

为什么颤振速度有时过低有时过高？

🎓

过低的情况:

样条不匹配导致非物理的气动-结构耦合
质量模型中缺少燃料或装备品
舵面间隙·自由间隙过大建模

过高的情况:

结构阻尼设置过大（$g > 0.03$ 需要确认）
缺少必需的模态
DLM面板过粗导致气动力被低估

DLM数值振动

症状: 广义气动力出现振荡噪声

对策:

检查面板宽高比（1:3以下）
细分翼尖面板
使用PARAM,KDAMP,-1进行频率依赖阻尼

验证检查清单

🙋

如何确认结果的有效性？

🎓

按以下顺序逐一检查。

1. 模态结果的有效性: GVT数据与MAC > 0.9，振动数误差 < 5%

2. 静态气动弹性: 稳态升力分布与设计荷载一致

3. 已知基准: 与AGARD 445.6翼等标准问题对比

4. 参数敏感性: 质量·刚度±10%变动时颤振速度的变化

5. V-g图的物理一致性: 低速时g < 0（正阻尼）

🙋

AGARD 445.6翼是著名的基准吗？

🎓

这是1960年代AGARD风洞试验数据，被全球用作跨音速颤振的标准验证问题。Nastran、ZAERO、CFD代码都在这个案例上进行了验证。

Nastran错误对策

错误	原因	对策
致命: 颤振方法错误	FLFACT定义不一致	确认马赫数·速度·密度的对应关系
警告: 负颤振速度	模态顺序问题	用RESVEC=YES添加模态
检测到发散	静态发散	先用SOL 144确认

Coffee Break 随笔

"解析结果没问题，但试验发生颤振"——为什么？

颤振解析的现场经常遇到"CAE评估余量充足，却在飞行试验中意外发生颤振"的情况。其原因多为非线性效应——大变形时的几何非线性或接头处的磨擦阻尼建模不足。特别是燃油剩余量变化会改变翼的质量分布，颤振速度可能急剧变化。"满油""半油""空油"的3种状态必须进行解析，这是实务中的约定俗成。
