血管支架展开FSI — 故障排除指南

Q: 1. 接触不稳定

症状：气球加压期间支架弹起或接触面振动。 原因：惩罚接触刚度不合适，或时间增量过大。 对策：- 在Abaqus/Standard中启用stabilize（接触稳定化）选项 - 切换到Explicit分析（准静态问题也可通过质量缩放处理） - 设置气球内压增加率缓和

Q: 2. 支柱过大塑性应变

症状：支柱弯曲处塑性应变超过20%。 原因：网格过粗，应力集中被过度评估，或压缩率过高。 对策：- 在支柱弯曲处添加圆角（R ≥ 支柱厚度/4） - 确认网格收敛性（3个水平以上） - 分步缩小压缩直径的多步分析

Q: 3. Nitinol相变不收敛

博士 症状：Auricchio模型的return-mapping不收敛，多次cutback。 对策：- 确认UMAT内的相变参数（\sigma_{MS}^{start}, \sigma_{MS}^{finish}等）的合理性 - 细化荷载增量（Abaqus：*STEP, NLGEOM=YES, INC=10000） - 确认应力-应变曲线平台宽度与实测相符

Q: 4. FSI连成不收敛

症状：支架展开后的FSI中流体和结构无法收敛。 对策：- 检查支架表面凹凸是否影响流体网格质量 - 充分细化支柱附近的流体网格 - 强连成松弛系数从较小值开始（0.1～0.3） 检查项 基准值 支架缩短率（foreshortening） < 5% 反弹率 BES：3～5%，SES：< 2% 支柱最大塑性应变 < 10%（SUS316L） 狗骨效应率 < 20% :::机械沢 展开分析的铁律是首先单独稳定结构，然后再进行FSI。

分类：连成分析 | 2026-02-20

本文已转移至综合版本
更充实的内容请在 blood-vessel-stent.html 中查看。

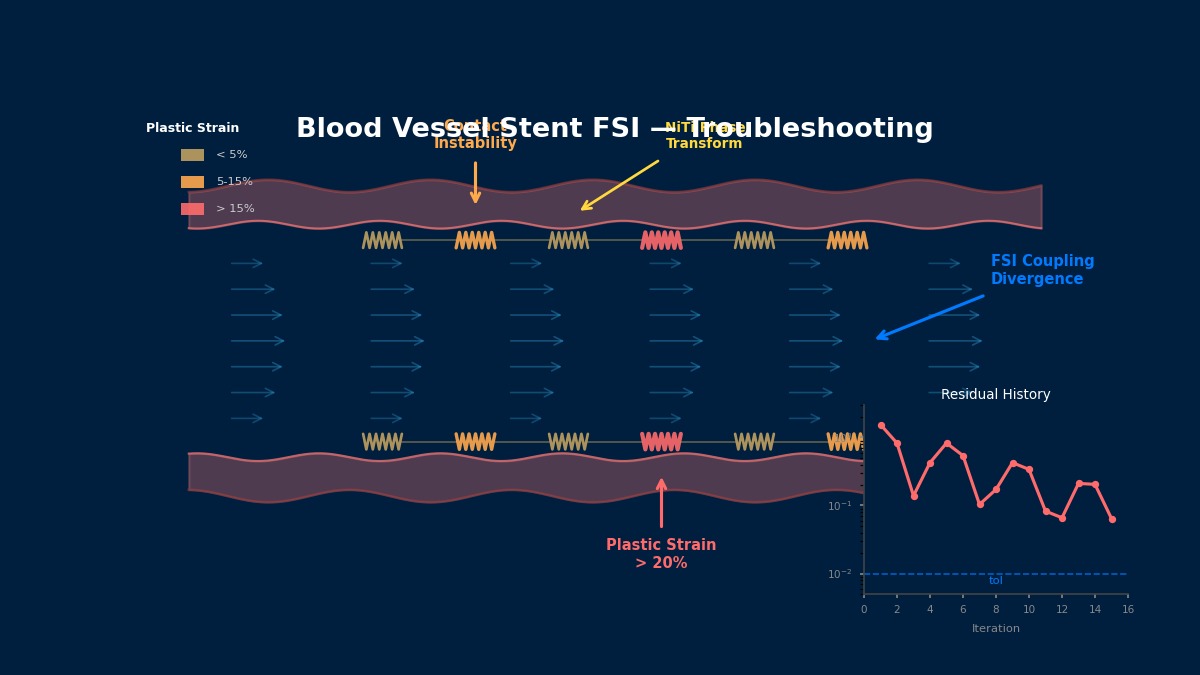

Blood vessel stent FSI troubleshooting visualization showing stent struts with plastic strain hotspots, contact instability zones, and convergence residual history — 血管支架展开FSI故障排除：塑性应变分布、接触不稳定区域和FSI连成收敛历史的可视化

常见问题和对策

🙋

请告诉我支架展开分析中的常见问题。

🎓

让我们逐一整理。

1. 接触不稳定

症状：气球加压期间支架弹起或接触面振动。

原因：惩罚接触刚度不合适，或时间增量过大。

对策：

在Abaqus/Standard中启用stabilize（接触稳定化）选项
切换到Explicit分析（准静态问题也可通过质量缩放处理）
设置气球内压增加率缓和

2. 支柱过大塑性应变

症状：支柱弯曲处塑性应变超过20%。

原因：网格过粗，应力集中被过度评估，或压缩率过高。

对策：

在支柱弯曲处添加圆角（R ≥ 支柱厚度/4）
确认网格收敛性（3个水平以上）
分步缩小压缩直径的多步分析

3. Nitinol相变不收敛

🙋

这是超弹性模型特有的问题吗？

🎓

症状：Auricchio模型的return-mapping不收敛，多次cutback。

对策：

确认UMAT内的相变参数（$\sigma_{MS}^{start}$, $\sigma_{MS}^{finish}$等）的合理性
细化荷载增量（Abaqus：*STEP, NLGEOM=YES, INC=10000）
确认应力-应变曲线平台宽度与实测相符

4. FSI连成不收敛

症状：支架展开后的FSI中流体和结构无法收敛。

对策：

检查支架表面凹凸是否影响流体网格质量
充分细化支柱附近的流体网格
强连成松弛系数从较小值开始（0.1～0.3）

检查项	基准值
支架缩短率（foreshortening）	< 5%
反弹率	BES：3～5%，SES：< 2%
支柱最大塑性应变	< 10%（SUS316L）
狗骨效应率	< 20%

🙋

展开分析的铁律是首先单独稳定结构，然后再进行FSI。

Coffee Break 闲聊话题

支架与血管壁的接触——为什么摩擦系数的设置很困难

血管支架FSI分析的故障排除中最令人困扰的是"支架-血管壁的接触条件"。摩擦系数μ在0.1～0.5之间的文献值范围很广，设定值的改变会大大影响支架的移动量和对血管壁的负荷。直接测量摩擦系数的实验性研究很少，许多论文都只是"假设μ=0.2"然后结束了。严谨的做法是在μ为0.1～0.4的范围内进行灵敏度分析，量化结果的影响，然后选择标称值。
