症状：最初几个时间步长中位移发散。原因：附加质量效应。血液与血管壁的密度比\rho_f/\rho_s \approx 0.8较高，导致Dirichlet-Neumann分割的不动点迭代不稳定。对策：- 使用IQN-ILS法或Aitken松弛（松弛系数初值为0.01～0.1） - 切换到Robin-Neumann分割法 - 使用单片式求解器（ADINA、COMSOL）博士最初要谨慎开始，由Aitken自动估计最优松弛系数。在3～4步后通常会上升到0.3～0.5。

症状：因"负单元体积"错误而停止。原因：血管壁变形较大（特别是狭窄部上游），流体网格塌陷。对策：- 增加壁附近网格光滑化的刚度 - 启用自动重网格（Fluent: Dynamic Mesh / Remeshing） - 变形极端时切换到浸没边界法

博士症状：在分岔部或弯曲部出现WSS尖峰高值。原因：边界层网格初层厚度不足，或分割导致表面凹凸。对策：- 确认初层厚度（$y^+ < 1$，血管目标0.01mm） - 用Laplacian光滑化去除腔面工件 - 网格收敛性验证（粗→中→密三个水平）

末梢血管血流FSI — 故障排除指南

Q: 1. FSI迭代发散

症状：最初几个时间步长中位移发散。 原因：附加质量效应。血液与血管壁的密度比\rho_f/\rho_s \approx 0.8较高，导致Dirichlet-Neumann分割的不动点迭代不稳定。 对策：- 使用IQN-ILS法或Aitken松弛（松弛系数初值为0.01～0.1） - 切换到Robin-Neumann分割法 - 使用单片式求解器（ADINA、COMSOL） 博士 最初要谨慎开始，由Aitken自动估计最优松弛系数。在3～4步后通常会上升到0.3～0.5。

Q: 2. ALE网格破坏

症状：因"负单元体积"错误而停止。 原因：血管壁变形较大（特别是狭窄部上游），流体网格塌陷。 对策：- 增加壁附近网格光滑化的刚度 - 启用自动重网格（Fluent: Dynamic Mesh / Remeshing） - 变形极端时切换到浸没边界法

Q: 3. WSS异常值

博士 症状：在分岔部或弯曲部出现WSS尖峰高值。 原因：边界层网格初层厚度不足，或分割导致表面凹凸。 对策：- 确认初层厚度（$y^+ < 1$，血管目标0.01mm） - 用Laplacian光滑化去除腔面工件 - 网格收敛性验证（粗→中→密三个水平）

Q: 4. 生理上不可能的压力波形

症状：出口压力生理上过高/过低，或振荡。 对策：- 验证Windkessel参数的合理性（$R_p + R_d$是否与平均压力/平均流量相符） - 对反射波数值振荡应用稳定化有限元或回流稳定化 症状 原因 对策 FSI发散 附加质量不稳定 IQN-ILS法、松弛系数调整 负体积错误 ALE破坏 重网格、浸没边界法 WSS异常 边界层不足 初层0.01mm、表面光滑化 压力振荡 出口条件不当 Windkessel调整、回流稳定化 壁应力过于均匀 恒定壁厚假设 患者特异性壁厚（MRI测量） :::沙机 血管FSI中连成界面的处理真的很重要。我觉得一半以上的问题都源于此。

分类：连成分析 | 2026-02-20

本文已迁移至整合版本
更丰富的内容请见 blood-flow-fsi.html。

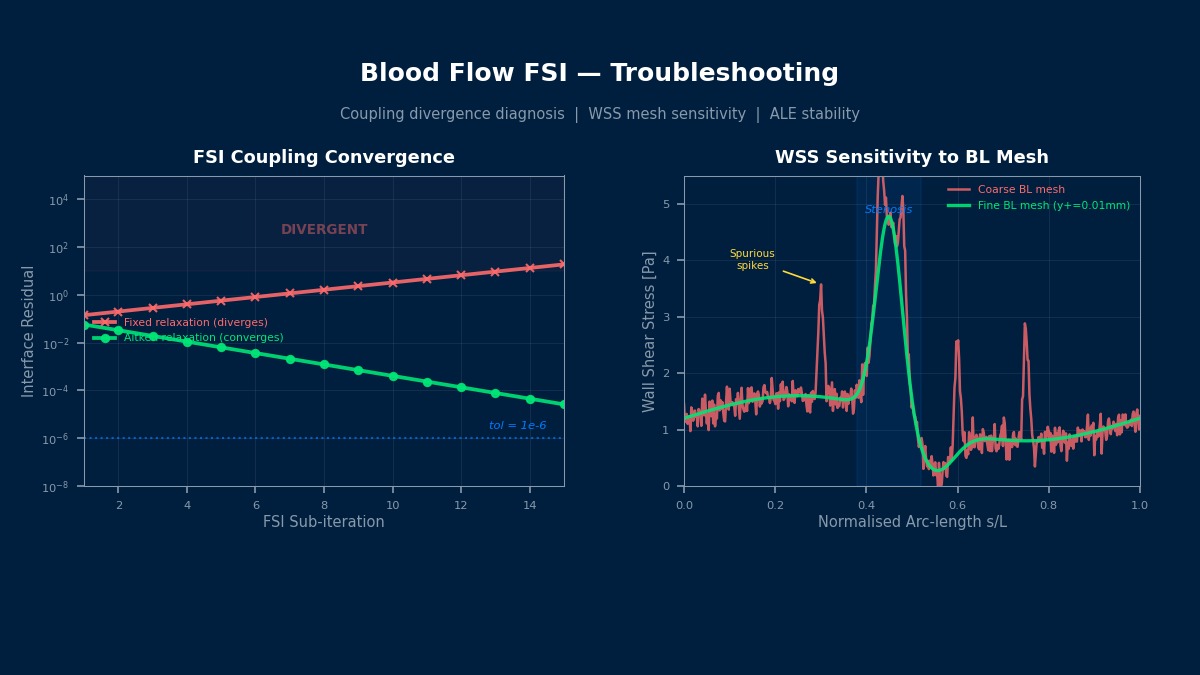

Blood flow FSI troubleshooting visualization: FSI coupling convergence with Aitken relaxation vs divergent fixed relaxation, and wall shear stress sensitivity to boundary layer mesh resolution — 末梢血管FSI分析的故障排除：左=FSI连成迭代收敛性（Aitken松弛 vs 固定松弛），右=边界层网格分辨率对WSS的敏感性

常见故障与对策

🙋

请告诉我血管FSI分析中的典型失败模式。

🎓

我们逐一来看。

1. FSI迭代发散

症状：最初几个时间步长中位移发散。

原因：附加质量效应。血液与血管壁的密度比为$\rho_f/\rho_s \approx 0.8$，较高的密度比导致Dirichlet-Neumann分割的不动点迭代不稳定。

对策：

使用IQN-ILS法或Aitken松弛（松弛系数初值为0.01～0.1）
切换到Robin-Neumann分割法
使用单片式求解器（ADINA、COMSOL）

🙋

把松弛系数设为0.01，这不就跟基本不动一样吗？

🎓

最初要谨慎开始，由Aitken自动估计最优松弛系数。在3～4步后通常会上升到0.3～0.5。

2. ALE网格破坏

症状：因"负单元体积"错误而停止。

原因：血管壁变形较大（特别是狭窄部上游），流体网格塌陷。

对策：

增加壁附近网格光滑化的刚度
启用自动重网格（Fluent: Dynamic Mesh / Remeshing）
变形极端时切换到浸没边界法

3. WSS异常值

🙋

为什么WSS在某些地方会异常升高？

🎓

症状：在分岔部或弯曲部出现WSS尖峰高值。

原因：边界层网格初层厚度不足，或分割导致表面凹凸。

对策：

确认初层厚度（$y^+ < 1$，血管目标0.01mm）
用Laplacian光滑化去除腔面工件
网格收敛性验证（粗→中→密三个水平）

4. 生理上不可能的压力波形

症状：出口压力生理上过高/过低，或振荡。

对策：

验证Windkessel参数的合理性（$R_p + R_d$是否与平均压力/平均流量相符）
对反射波数值振荡应用稳定化有限元或回流稳定化

症状	原因	对策
FSI发散	附加质量不稳定	IQN-ILS法、松弛系数调整
负体积错误	ALE破坏	重网格、浸没边界法
WSS异常	边界层不足	初层0.01mm、表面光滑化
压力振荡	出口条件不当	Windkessel调整、回流稳定化
壁应力过于均匀	恒定壁厚假设	患者特异性壁厚（MRI测量）

🙋

血管FSI中连成界面的处理真的很重要。我觉得一半以上的问题都源于此。

休闲讨论闲话

血管壁网格"如气球般膨胀"——预应力的重要性

血管FSI的典型故障是"分析开始后血管壁异常膨胀导致破坏"。原因是忽视了初始预应力（生体内血管始终在某种压力下）。生体内血管在平均动脉压（约100mmHg）下处于变形状态，这才是"自然形状"。从零应力状态突然施加100mmHg会导致非现实的大变形。对策是"在预处理步骤中逐步施加平均压力以建立预应力，然后再开始脉动流分析"。
