コギングトルク解析と低減手法

カテゴリ: 電磁場解析 > モータ設計 | 更新 2026-04-11
Cogging torque analysis showing magnetic flux distribution between permanent magnets and stator slots

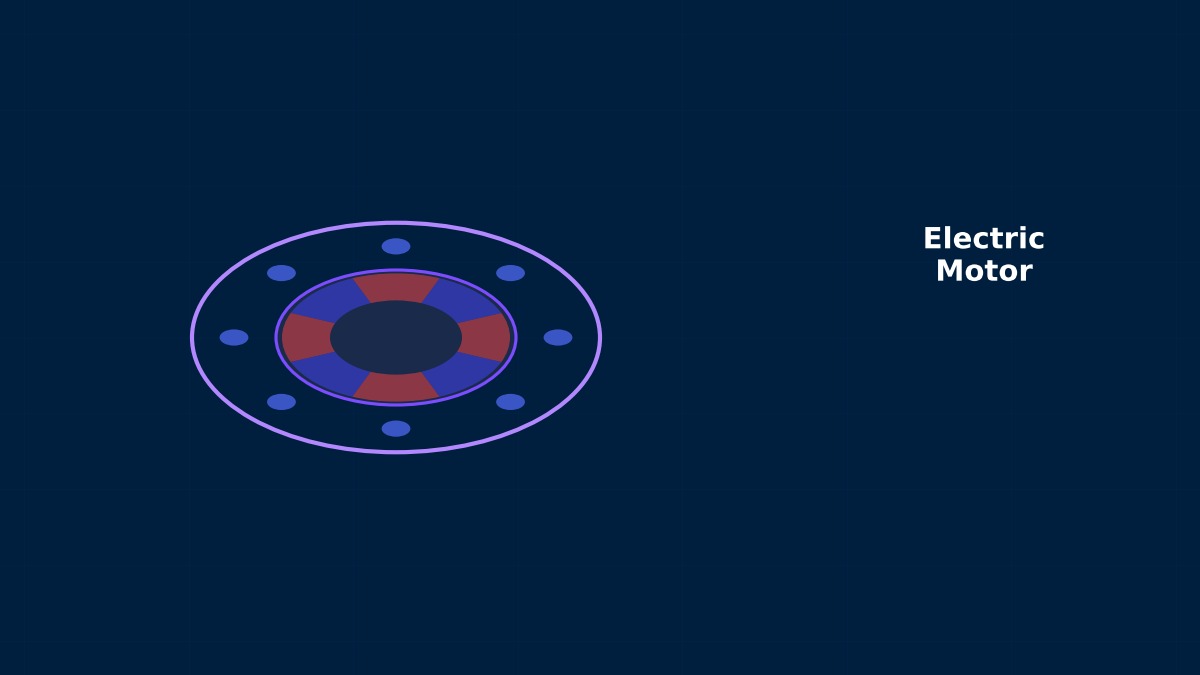

永久磁石モータにおけるコギングトルクの磁束密度分布と低減手法の概念図

理論と物理

コギングトルクとは

🧑‍🎓

コギングトルクってモーターが回るときのゴロゴロ感ですか?

🎓

そう、永久磁石とスロットの間の磁気的な引力で生じる脈動トルクだ。EVの静粛性やロボットの位置決め精度に直結する。

🧑‍🎓

電流を流してないのに勝手にトルクが出るんですか? それって不思議ですね。

🎓

その通り。コイルに電流を流さなくても、永久磁石の磁力線がステータのスロット開口部を通過するとき、磁気抵抗(リラクタンス)が角度によって変わるんだ。磁力線は「通りやすい道」を好むから、磁石がスロット開口に差し掛かると引っかかるような力が生まれる。これがコギングトルクだ。

🧑‍🎓

なるほど、自転車のダイナモを手で回したときの「カクカク感」みたいなものですか。

🎓

いい例えだね。実際、EVのステアリングモータでコギングトルクが大きいと、ハンドルを切るたびにドライバーが振動を感じてしまう。産業用ロボットでは位置決め精度が落ちるし、直動モータなら停止精度に直結する。だから「いかにコギングを減らすか」がモータ設計者の腕の見せどころなんだ。

発生メカニズム

🧑‍🎓

もう少し詳しく、なぜ脈動が起きるのか知りたいです。エアギャップの磁束が関係しているんですか?

🎓

コギングトルクの本質はエアギャップ中の磁気エネルギー $W_{mag}$ が回転角度 $\theta$ に依存して変動することにある。永久磁石が作る起磁力分布と、スロット開口によるパーミアンス(磁気コンダクタンス)分布の「掛け算」で磁束密度が決まるんだ。

🎓

ざっくり言うと、パーミアンスはスロット開口部で急激に下がる。磁石がこの「穴」の上を通過するたびにエネルギーが変動し、その角度微分がコギングトルクとして現れるわけだ。

$$ T_{cog}(\theta) = -\frac{\partial W_{mag}(\theta)}{\partial \theta}\bigg|_{i=0} $$

ここで $i=0$ は無通電状態を意味する。つまりコギングトルクは純粋に磁石とスロットの幾何学的関係だけで決まるんだ。

🧑‍🎓

磁石が1つのスロットを通過するたびに「引っかかり→解放」が繰り返されるイメージですね。

🎓

正確にはもう少し複雑で、1つの磁石が複数のスロットに同時にまたがっている場合もある。だからコギングトルクの周期は単純に「スロット数分」ではなく、極数とスロット数の最小公倍数(LCM)で決まるんだ。

支配方程式とフーリエ級数展開

🧑‍🎓

コギングトルクを数式で表すとどうなるんですか?

🎓

コギングトルクは周期関数だから、フーリエ級数で展開するのが自然だ。

$$ T_{cog}(\theta) = \sum_{n=1}^{\infty} T_n \sin\!\bigl(n \cdot N_{LCM} \cdot \theta + \phi_n\bigr) $$

ここで $N_{LCM} = \text{LCM}(N_s,\, 2p)$(スロット数 $N_s$ と極数 $2p$ の最小公倍数)、$T_n$ が第 $n$ 次高調波の振幅、$\phi_n$ が位相だ。

🧑‍🎓

LCMが大きいほど基本周波数が高くなるから、振幅は小さくなるんですか?

🎓

大正解。一般的に高調波次数が上がると振幅は急速に減衰する。だからLCMが大きい極スロット組合せほど、コギングトルクは小さくなる。

🎓

もう一つ重要な式がマクスウェル応力テンソルによるトルク計算だ。エアギャップ中の閉曲面 $S$ で積分すると:

$$ T = \frac{r}{\mu_0} \oint_S B_r \cdot B_\theta \, dS $$

ここで $B_r$, $B_\theta$ はそれぞれ径方向・接線方向の磁束密度成分、$r$ はエアギャップの半径だ。FEM解析ではこの積分を数値的に計算してコギングトルクを求める。

極数とスロット数のLCM理論

🧑‍🎓

LCMの具体例を教えてほしいです。実際どのくらい違いが出るんですか?

🎓

典型的な組み合わせで比較してみよう。

極数 2pスロット数 NsLCMコギング傾向
4612大きい(整数スロットピッチ)
81224中程度
101260非常に小さい(分数スロットピッチ)
141284極めて小さい
8972小さい(分数スロット集中巻)
🧑‍🎓

10極12スロットってEVの駆動モータでよく聞きますけど、コギングが小さいからなんですね!

🎓

その通り。LCM=60は1回転あたり60回の微小な脈動に分散されるから、体感的にはほぼゼロに近い。ただし分数スロットには巻線係数が下がるデメリットもあるから、トルク密度とのトレードオフは必要だ。「スロット数と極数を決める段階でコギング問題の7割は決まる」と言われるくらい重要な設計パラメータだよ。

低減手法の体系

🧑‍🎓

極スロット以外に、コギングを減らすテクニックにはどんなものがありますか?

🎓

主要な低減手法を体系的にまとめると以下の通りだ。

手法原理低減効果副作用
スキュー(傾斜)軸方向にスロットまたは磁石を傾斜50〜90%平均トルクが数%低下
分数スロットピッチLCMを大きくして高調波分散60〜95%巻線係数低下の可能性
磁石形状の面取り磁石端部のパーミアンス変化を緩和30〜60%ほぼなし
磁石偏心配置磁石の円弧中心をずらす20〜50%設計が複雑化
スロット開口幅の最適化パーミアンス変動を縮小20〜40%漏れ磁束が増加
ステップスキュー軸方向に複数段で位相をずらす60〜85%積層工程の複雑化
不等ピッチ磁石隣接磁石の角度を変える30〜70%トルクリップルへの影響
🧑‍🎓

スキューだけで90%も減らせるんですか! すごい。

🎓

理論的には1スロットピッチ分($360°/N_s$)のスキューでコギングの基本波がゼロになる。ただし平均トルクも sinc 関数的に低下するから、実務では半スロットピッチ程度に抑えることが多い。いずれにせよ「どの手法をどこまで適用するか」の定量的な判断にFEM解析が不可欠なんだ。

Coffee Break よもやま話

スロット開口部の「面取り」だけでコギングが半減する

コギングトルク低減の実践的な手法でコスパが高いのが「スロット開口部の面取り(シャンファリング)」だ。ステータのスロット開口部のエッジを斜めに削るだけで、磁石が通過するときの急峻なパーミアンス変化が緩和され、コギングトルクが30〜50%低減することがある。製造コストの追加がほぼなく、磁束量もほとんど変わらない。FEMで形状をパラメトリックに変えながら最適な面取り角度・深さを見つける実務が広く行われている。「難しい多変数最適化の前に、まず面取りを試す」が設計現場の鉄則だ。

コギングトルクの理論的導出
  • エアギャップ磁気エネルギー $W_{mag} = \frac{1}{2\mu_0}\int_V B^2 \, dV$:エアギャップ中の全磁気エネルギー。磁束密度の2乗に比例するため、スロット開口によるBの変動が直接エネルギー変動に寄与する。
  • パーミアンス関数 $\Lambda(\theta, \alpha)$:回転角度 $\theta$ と周方向位置 $\alpha$ の関数として表される磁気コンダクタンス。スロット開口部では急激に低下し、ティース上では最大値を取る。フーリエ級数で展開すると $\Lambda = \Lambda_0 + \sum \Lambda_k \cos(k N_s \alpha)$ となる。
  • 起磁力分布 $F(\alpha, \theta)$:永久磁石が作る起磁力をフーリエ展開すると $F = \sum F_m \cos(m p (\alpha - \theta))$。パーミアンスと起磁力の積がエアギャップ磁束密度を決める。
  • トルクの導出:$T_{cog} = -\partial W_{mag}/\partial \theta$ において、起磁力の高調波とパーミアンスの高調波の「ビート」が特定の次数でのみトルク成分として残る。残るのは $n \cdot N_{LCM}$ 次の成分のみ。
スキュー効果の定式化
  • 連続スキュー角 $\theta_{sk}$ の場合、コギングトルクの第 $n$ 次高調波は $k_{sk,n} = \frac{\sin(n N_{LCM} \theta_{sk}/2)}{n N_{LCM} \theta_{sk}/2}$(sinc 関数)で減衰する
  • $\theta_{sk} = 2\pi / N_{LCM}$(1コギングピッチ分のスキュー)のとき、第1次高調波の $k_{sk,1} = 0$ となり理論上消滅する
  • ステップスキュー($M$ 段)の場合:$k_{step,n} = \frac{1}{M} \frac{\sin(n N_{LCM} \theta_{sk}/2)}{\sin(n N_{LCM} \theta_{sk}/(2M))}$ で計算する
  • 平均トルクも $k_{avg} = \frac{\sin(p \theta_{sk}/2)}{p \theta_{sk}/2}$ で減少する($p$:極対数)。スキュー角が大きいほど損失が増える
各物理量の単位
変数SI単位典型値・備考
コギングトルク $T_{cog}$N・m小型モータ: 0.001〜0.1 N・m、EV駆動: 0.1〜2 N・m
磁束密度 $B$T(テスラ)エアギャップ: 0.6〜1.0T、ティース: 1.2〜1.8T
パーミアンス $\Lambda$H (ヘンリー)エアギャップ長に反比例。$\Lambda \approx \mu_0 A / g$
エアギャップ長 $g$m0.5〜2 mm が一般的。小さいほどコギングに敏感
残留磁束密度 $B_r$TNdFeB: 1.1〜1.4T、フェライト: 0.35〜0.45T

数値解法と実装

トルク計算の数値手法

🧑‍🎓

FEMでコギングトルクを計算するとき、具体的にはどんな方法が使われるんですか?

🎓

主に3つの方法がある。それぞれ精度と計算コストにトレードオフがあるんだ。

手法原理精度メッシュ感度
仮想仕事法(VW法)$T = -\partial W_{mag}/\partial \theta$ をFEM場から計算高い低い(ロバスト)
マクスウェル応力テンソル法(MST)エアギャップ面上で $B_r \cdot B_\theta$ を面積分中〜高高い(積分面に敏感)
荷重テンソル法(Arkkio法)エアギャップ体積で体積積分高い中程度
🧑‍🎓

MST法はメッシュに敏感なんですね。実務ではどれを使うのが安全ですか?

🎓

JMAGは内部で改良型の法線力法を使っていて精度が高い。Ansys Maxwellは仮想仕事法がデフォルトだ。COMSOLではユーザーが選択できる。MST法を使う場合は積分面をエアギャップの中央に設定し、複数の積分面で結果を平均するのがベストプラクティスだ。

磁気ベクトルポテンシャル法

🧑‍🎓

コギングトルク解析の基礎になる電磁場の方程式って何ですか?

🎓

モータの電磁場解析では、磁束保存 $\nabla \cdot \mathbf{B} = 0$ を自動的に満たすためにベクトルポテンシャル $\mathbf{A}$ を導入する。$\mathbf{B} = \nabla \times \mathbf{A}$ と定義すれば、2D解析での支配方程式は:

$$ \nabla \times \left(\frac{1}{\mu} \nabla \times \mathbf{A}\right) = \mathbf{J}_s + \nabla \times \left(\frac{\mathbf{B}_r}{\mu_0}\right) $$

ここで $\mathbf{J}_s$ は電流密度(コギング計算では $=0$)、$\mathbf{B}_r$ は永久磁石の残留磁束密度だ。2D問題なら $A_z$ のスカラーに帰着するから計算量は少ない。

🧑‍🎓

コギングトルク計算は無通電なので、右辺の電流項はゼロですよね。磁石項だけ残ると。

🎓

その通り。だからコギングトルク解析は比較的シンプルな静磁場問題になる。ただし鉄心の非線形B-H特性を考慮するとニュートン・ラフソン反復が必要になるし、ロータの回転位置を変えながら何十ステップも計算するから計算時間は意外にかかるんだ。

非線形B-H特性の取り扱い

🧑‍🎓

鉄心の磁気飽和ってコギングトルクに影響するんですか?

🎓

大きく影響する。ティース先端部は磁束が集中して飽和しやすく、飽和すると透磁率が急激に下がる。飽和した領域は「空気に近い」状態になるから、実質的にスロット開口が広がったような効果が生じてコギングが増大する場合がある。

🎓

だからコギングトルクの解析では線形材料では不十分。必ず非線形B-Hカーブを使った解析が必要だ。収束判定は残差ノルム $||R||/||R_0|| < 10^{-4}$ が一般的で、反復回数は通常10〜30回程度で収束する。

回転体のメッシュ処理

🧑‍🎓

ロータを回転させるとき、メッシュはどう処理するんですか? 回転するたびに作り直すんですか?

🎓

いい質問だ。メッシュの再生成は計算コストが大きいので、実務ではエアギャップ中にスライディング境界(回転バンド)を設定する方法が標準的だ。

  • スライディングメッシュ法:エアギャップ中に円環状のバンドを設け、ロータ側とステータ側のメッシュを独立に保持。回転のたびにバンド上の節点の対応関係を更新する
  • モーフィングメッシュ法:エアギャップ部の要素を回転に応じて変形させる。一定角度ごとにリメッシュ
  • ポリノミアル補間法:バンド上の磁気ポテンシャルを多項式で補間してステータ/ロータ間を接続
🧑‍🎓

スライディング境界の実装方式がツールごとに違うから、同じモデルでも結果が変わるんですね。

🎓

その通り。特にコギングトルクのような微小量は、この接合処理の精度に敏感だ。JMAGのスライディングメッシュは内部でAZフレーム法を使っていて高精度とされるが、Maxwellではバンド上のメッシュ密度を十分確保しないと数値ノイズが混入することがある。

角度刻みと周期性の利用

🧑‍🎓

ロータを何度ずつ回転させればいいんですか? 1度刻みだと360ステップですよね。

🎓

コギングトルクの周期性を利用すれば計算量を大幅に削減できる。

  • 周期対称性:$\text{GCD}(N_s, 2p)$ の対称性を利用して、解析領域を $1/\text{GCD}$ に縮小できる。例えば10極12スロットなら GCD=2 で半分のモデルで済む
  • コギング周期:1コギング周期は $360°/N_{LCM}$ なので、この角度範囲だけ計算すればよい。10極12スロットなら6度分
  • 角度刻み:1コギング周期を最低20〜30分割する。10極12スロットなら0.2〜0.3度刻み
🧑‍🎓

6度の範囲を0.25度刻みで24ステップ。それなら2D解析でも数分で終わりそうですね。

🎓

2Dならそうだね。3Dでスキューを考慮する場合は計算量が一気に増えるから、2Dのスライス積分近似(多スライス法)を使うことも多い。これは軸方向を数枚のスライスに分けて、各スライスの2D解析結果を足し合わせる手法だ。

メッシュ密度の直感的理解

エアギャップのメッシュ密度は「デジタルカメラの画素数」に例えるとわかりやすい。解像度が低い(メッシュが粗い)と、磁石とスロットの境界付近の微妙な磁束変化を捉えられない。コギングトルクは磁束密度のわずかな変動から生まれる微小量なので、エアギャップは特に「高画素」で撮影する必要がある。ティースの根元は「背景」なので粗くてよい。

実践ガイド

コギングトルク解析の手順

🧑‍🎓

実際にコギングトルク解析をやるとき、最初の一歩から教えてください!

🎓

コギングトルク解析の標準的なワークフローはこうだ:

  1. モデル作成:2D断面モデルを作成。周期対称性を利用して $1/\text{GCD}(N_s, 2p)$ モデルに縮小
  2. 材料定義:鉄心にB-Hカーブ(珪素鋼板35H300等)、磁石に残留磁束密度 $B_r$ と保磁力 $H_c$ を設定
  3. メッシュ生成:エアギャップに最低4〜6層のメッシュ。スロット開口部を特に高密度に
  4. 境界条件:周期境界(奇数/偶数対称)と外周バルーン境界を設定
  5. パラメトリック掃引:ロータを1コギング周期分($360°/N_{LCM}$)回転させ、各角度で静磁場解析を実行
  6. 後処理:トルク波形の取得とFFT解析で高調波成分を特定
🧑‍🎓

1コギング周期分だけでいいんですね。全周回す必要はないと。

🎓

そう。ただし低減手法を検討する段階では1電気角周期($360°/p$)分を計算して、コギングトルクとトルクリップルの両方を確認するのが望ましい。コギングだけ減らしてもトルクリップルが増えたら意味がないからね。

エアギャップメッシュの設計

🧑‍🎓

エアギャップのメッシュが重要ってよく聞きますけど、具体的にどうすればいいんですか?

🎓

コギングトルク解析で最も重要なメッシュ設計のポイントを教えるよ。

領域推奨要素サイズ層数理由
エアギャップギャップ長の1/4〜1/64〜6層MST法の積分精度確保
スロット開口部開口幅の1/5以下3〜4層パーミアンス急変部の解像
磁石表面磁石厚の1/33層以上表面近傍の磁束変動捕捉
ティース本体ティース幅の1/32〜3層飽和の影響評価
ヨーク・バックアイアン粗くてOK2層計算効率の確保
🧑‍🎓

エアギャップ0.5mmだったら、0.1mm以下の要素が必要ってことですか。かなり細かいですね。

🎓

そうなんだ。メッシュ収束確認は必須で、少なくとも3水準(例えば3層→5層→7層)でコギングトルクのピーク値が5%以内に収束することを確認する。足りないと数値ノイズがコギングに混入して、本来の値が見えなくなる。

スキュー解析の実装

🧑‍🎓

スキューの効果をFEMで計算するにはどうするんですか? 3D解析が必要ですか?

🎓

3Dでやるのが最も正確だけど、実務では多スライス2D法がよく使われる。軸方向を $M$ 枚のスライスに分け、各スライスを位相をずらして2D解析し、結果を平均する手法だ。

$$ T_{cog,skew}(\theta) = \frac{1}{M} \sum_{k=0}^{M-1} T_{cog,2D}\!\left(\theta + k \cdot \frac{\theta_{sk}}{M}\right) $$

$M = 5$〜$10$ スライスで十分な精度が得られる。JMAGには「スキュー解析」機能が内蔵されていて、2Dモデルのまま多スライス計算を自動で実行してくれるから便利だ。

🧑‍🎓

ステップスキュー(磁石を段階的にずらす)の場合も同じ方法ですか?

🎓

基本的には同じだね。3段ステップスキューなら $M=3$ でそのまま計算できる。ただしステップスキューでは各段のエッジ効果(軸方向端部の漏れ磁束)が無視できない場合があり、その場合は3D解析が必要になる。

磁石形状の最適化

🧑‍🎓

磁石の形を変えてコギングを減らすにはどうやるんですか?

🎓

磁石形状のパラメトリック最適化は、コギング低減の最も実践的な手法の一つだ。主なパラメータは:

  • 磁石の円弧角(embrace):磁石幅/極ピッチの比。0.7〜0.9の範囲でスイープして最適値を見つける
  • 端部の面取り角度・深さ:磁石端部を斜めにカットしてパーミアンス変化を緩和
  • 磁石表面の曲率:パンケーキ型からかまぼこ型まで。エアギャップの実効距離が周方向に変わる
  • 磁石中心の偏心量:磁石の円弧中心をロータ中心からずらす
🧑‍🎓

例えば embrace を0.7から0.9まで変えるとコギングはどう変わるんですか?

🎓

一般的にコギングトルクは embrace に対してV字型や波打つ曲線を描く。特定の値(例えば 0.833 = 5/6 など分数値)でコギングが極小になる。この最適値はスロット数と極数の組み合わせで変わるから、FEMのパラメトリックスイープで見つけるのが確実だ。実務ではまず0.05刻みの粗い探索で傾向を掴み、有望な範囲を0.01刻みで詰める2段階アプローチが効率的だよ。

解析結果の検証

🧑‍🎓

計算結果が正しいかどうか、どうやって確認するんですか?

🎓

コギングトルク解析の妥当性検証には以下のチェックが有効だ。

  • 波形の対称性:コギング波形は原点対称(平均値ゼロ)であるべき。平均がゼロにならなければモデルエラー
  • 周期の整合性:波形のピーク数が $N_{LCM}$ 回/回転と一致するか確認
  • メッシュ収束:3水準以上のメッシュでピーク値が5%以内に収束
  • トルク計算法の比較:仮想仕事法とMST法で結果を比較。20%以上乖離なら要注意
  • 実験値との照合:トルクセンサ(分解能0.001 N・m以下推奨)による実測と比較
🧑‍🎓

実測と比較するとき、どのくらいの精度が期待できるんですか?

🎓

十分にメッシュを切った2D解析で、実測比10〜30%程度の誤差が一般的だ。3D解析+端部効果考慮で10%以内に迫れる。ただしコギングトルクは「量産品のバラツキ」も大きくて、磁石の着磁ムラや鉄心の組み付け精度で個体差が20〜50%出ることもある。だからFEM結果は「設計の方向性」の確認に使い、最終的な品質保証は実測で行うのが現実的だよ。

Coffee Break よもやま話

「空気領域をケチるな」が電磁場解析の鉄則

初めてモータの電磁場解析をやる人が必ず疑問に思うのが「なぜ空気をメッシュで切るの?」という点だ。答えは単純で、磁力線は鉄心の外にも広がるから。解析領域を鉄心ぎりぎりにすると、行き場を失った磁束が境界面で反射し、実際にはありえない磁束集中が起きる。最低でもステータ外径の1.5〜2倍の半径まで空気領域を確保するのが安全だ。「狭い部屋でバスケットボールを投げたら壁に跳ね返りまくる」のと同じ現象が磁力線で起きてしまう。

初心者が陥りやすい落とし穴

周期対称境界条件を間違えるケースが非常に多い。偶数対称(Even Symmetry)と奇数対称(Odd Symmetry)は磁場の方向が異なる。間違えると「コギングトルクが全部ゼロになる」か「異常に大きな値が出る」かのどちらかになる。自信がなければまず全周モデルで検証してから縮小モデルに移行しよう。

ソフトウェア比較

主要ツールの特徴

🧑‍🎓

コギングトルク解析に使える商用ソフトにはどんなものがありますか?

🎓

モータ設計で使われる主要な電磁場解析ツールを紹介するよ。

ツール名開発元特徴コギング解析
JMAG-DesignerJSOL(日本)モータ設計特化。日本の自動車業界で高シェアスキュー機能内蔵、法線力法で高精度
Ansys MaxwellAnsys Inc.(米国)汎用電磁場解析。Electronics Desktop統合Virtual Work法、適応メッシュ
COMSOL MultiphysicsCOMSOL AB(スウェーデン)マルチフィジクス統合。柔軟なPDE定義MST/VW選択可、振動連成が容易
Motor-CADAnsys Inc.モータ設計専用GUI。初期設計に特化簡易計算(内蔵FEM or 解析式)
FEMMDavid Meeker(OSS)2D静磁場/交流磁場。無料VW法。Lua/Pythonスクリプトで自動化可能
🧑‍🎓

無料のFEMMでもコギングトルクの計算ができるんですか!

🎓

できるよ。ただしFEMMは2D限定でスキュー解析機能がないから、Pythonスクリプトで多スライス法を自前実装する必要がある。学生の研究や初期検討には十分だけど、製品設計にはJMAGやMaxwellの方が効率的だ。

コギングトルク機能比較

🧑‍🎓

コギングトルクに関する機能を具体的に比較するとどうなりますか?

🎓
機能JMAGMaxwellCOMSOLFEMM
2Dコギング解析
3Dコギング解析×
スキュー解析(内蔵)△(3Dのみ)△(3Dのみ)×
多スライス2D法○(自動)△(スクリプト)△(スクリプト)△(スクリプト)
パラメトリック最適化△(Lua/Python)
FFTトルク解析△(後処理で)×
振動・騒音連成○(Workbench経由)×
トポロジ最適化×

ツール選定の指針

🧑‍🎓

結局どれを選べばいいですか? 予算も考慮するとどうなりますか。

🎓

用途別に整理するとこうだ:

  • 自動車メーカーのモータ設計部門:JMAG一択に近い。日本の自動車OEMとTier1の70%以上が使用。スキュー解析や損失計算の精度が高い
  • 海外メーカー・汎用的な電磁場解析:Ansys Maxwell。Workbench統合で構造-電磁連成が容易。社内に他のAnsys製品があるなら相乗効果が大きい
  • 研究・マルチフィジクス:COMSOL。振動・音響・熱との連成が1プラットフォームで完結。PDEをカスタム定義できるので新しい手法の検証に向く
  • 学生・初期検討・予算制約:FEMMで基本を習得してからJMAGやMaxwellの学生版に移行
Coffee Break よもやま話

ツールごとに「コギングトルクの計算精度」がなぜ違うのか

複数の商用ツールで同じIPMモータのコギングトルクを計算すると、結果が数〜十数%ずれることがある。主な原因は空隙部のメッシュの細かさとスライディングメッシュ(回転境界の接合)の実装方式の違いだ。JMAGは改良型法線力法を採用しており、空隙の磁束密度からコギングトルクを高精度に計算できるとされる。一方Ansys Maxwellはバーチャルワーク法が基本だが設定によって精度が変わる。「ツールの違い」を言い訳にしないため、実機計測データとの照合を社内基準として定めておくことが重要だ。

トラブルシューティング

コギングトルクが実測と合わない

🧑‍🎓

FEMで計算したコギングトルクと実測値が全然合わないんですが、どこから見直せばいいですか?

🎓

これはコギングトルク解析で最も多い相談だね。チェックすべき項目を優先度順に挙げるよ。

チェック項目よくある原因対策
エアギャップメッシュ層数不足(2層以下)最低4〜6層に増やし収束確認
B-Hカーブ線形材料で計算 / カーブの精度不足メーカー実測B-Hデータを使用
エアギャップ長公差±0.05mmの影響が大きい上限・下限・標準の3ケース実施
磁石特性$B_r$のバラツキ(±5%)感度解析で影響度を評価
スキューの考慮2D解析でスキュー未考慮多スライス法で3D効果を反映
製造バラツキ着磁ムラ、鉄心の打ち抜きバリFEMは「理想形状」であると認識する
🧑‍🎓

エアギャップが0.05mm変わるだけでコギングが変わるんですか?

🎓

変わる。エアギャップ長がパーミアンスに反比例するから、ギャップが0.5mmから0.45mmに変わるだけでコギングが10〜20%増大することもある。実測との照合では「公差範囲でのバラツキ」を必ず感度解析で評価することが重要だ。

数値ノイズと偽の高調波

🧑‍🎓

FFT解析で理論上存在しないはずの高調波が出てくるんですが、これは何ですか?

🎓

数値ノイズが原因の「偽の高調波」だ。主な原因は3つ:

  • スライディング境界のメッシュ不整合:ロータ側とステータ側の節点数が異なると、接合部で数値的な脈動が生じる。対策は回転バンド上の節点数を十分に多くすること
  • 角度刻みの不足:サンプリング定理的に、最高次の高調波の2倍以上の角度分割数が必要。足りないとエイリアシングで偽の低次成分が現れる
  • 非線形収束の不十分さ:各角度ステップで収束判定が甘いと、角度ごとの残差バラツキがノイズとなる
🧑‍🎓

偽の高調波を見分ける方法ってありますか?

🎓

メッシュを2倍に細かくして再計算したときに振幅が大きく変わる成分は数値ノイズ。物理的な成分はメッシュに依存しない。また、理論的にコギングトルクは $n \cdot N_{LCM}$ 次($n=1,2,3,...$)の成分しか持たないから、それ以外の次数に成分があれば偽物と判断できるよ。

スキュー効果が出ない

🧑‍🎓

スキューを入れたのにコギングが全然減らないんです。設定が間違ってるのかな。

🎓

よくあるケースだ。チェックすべきは:

  • スキュー角度の単位:機械角と電気角の取り違え。JMAGは機械角入力、Maxwellはプロジェクトによって異なる
  • スライス数の不足:多スライス法で2〜3枚では不十分。最低5枚以上を推奨
  • 2D解析でのスキュー未設定:2D解析は断面方向のみでスキュー効果が自動的には反映されない。多スライス法やスキュー解析オプションの明示的な有効化が必要
  • スキュー方向の誤り:ステータスキューとロータスキューは効果が同等だが、不等ピッチ磁石と組み合わせると方向が重要

非線形収束の失敗

🧑‍🎓

特定の回転角度でだけ収束しないことがあるんですが、なぜですか?

🎓

磁石がスロット開口の真上に来た角度で、ティース先端の磁束密度が急変するから、非線形のB-Hカーブ上で「飽和点の乗り越え」が起きてニュートン・ラフソン法が振動しやすくなるんだ。

対策:

  • 初期角度を前ステップの解から引き継ぐ(連続掃引モード)
  • 収束判定の残差基準を $10^{-3}$〜$10^{-4}$ に設定(厳しすぎると不収束)
  • B-Hカーブの高磁束側を滑らかに補間(急峻な折れ点を避ける)
  • ダンピング係数(アンダーリラクゼーション)を 0.5〜0.8 に設定
🧑‍🎓

コギングトルク解析の全体像がかなりクリアになりました。理論・メッシュ・検証の3点セットが重要ってことですね!

🎓

その通り。コギングトルクは「小さいのに厄介な量」だから、メッシュの詰めと結果の検証を手抜きすると全く意味のない数字が出てくる。でも正しくやれば、設計段階でコギングを最小化して、NVH(振動・騒音)の問題を未然に防げる。実際に手を動かして、まずは2Dの単純モデルから試してみるといいよ。

コギングトルク解析のデバッグ鉄則

  1. まず全周2Dモデルで検証:周期対称モデルに移行する前に、全周モデルで基準値を確認。対称性の設定ミスを排除
  2. コギング波形の平均値をチェック:理論的にゼロであるべき。ゼロにならなければモデルの対称性が崩れている
  3. メッシュを2倍にして再計算:結果が10%以上変わるなら収束不十分
  4. パラメータを1つだけ変えて傾向確認:複数同時に変えると原因特定が困難になる
