スロットアンテナの電磁界解析
理論と物理
Babinetの原理と相補性
スロットアンテナって金属板に穴を開けただけで電波が出るんですか？ なんか直感に反するというか…
いい疑問だね。鍵になるのが Babinetの原理 だよ。もともとは光学の話で「スクリーンの穴と同じ形の障害物は、同じ回折パターンを作る」という原理なんだけど、これを電磁波に拡張すると面白いことが分かる。
光学の原理がアンテナに？ どうつながるんですか？
無限導体平板に長さ $l$、幅 $w$ のスロットを開けたとする。Booker が1946年に示したのは、このスロットが同じ寸法のダイポールアンテナの「相補（complement）」になっているということだ。具体的には、スロットの電場分布はダイポールの磁場分布に対応し、逆もまた然りなんだ。
E場とH場が入れ替わる…？ じゃあ放射パターンはどうなるんですか？

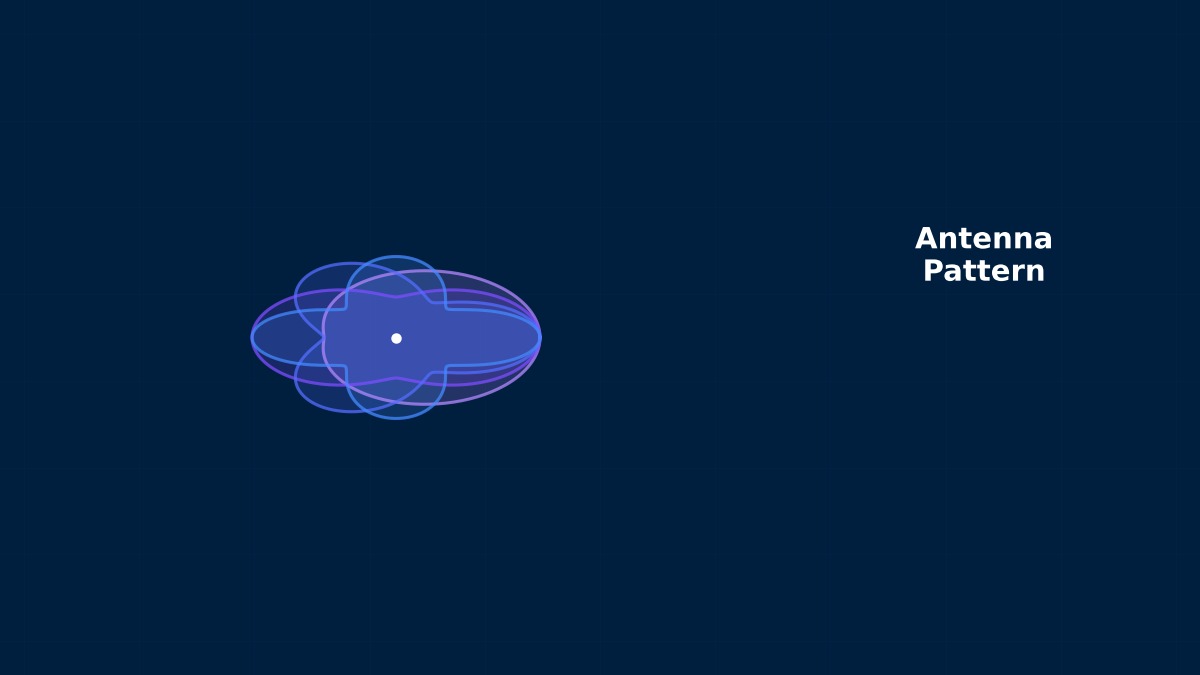

半波長ダイポールの放射パターンを思い出してくれ。E面（電場方向）に8の字パターンが出て、H面は全方向性だったよね。スロットアンテナではE面とH面が丸ごと入れ替わる。つまりダイポールのE面パターンがスロットのH面パターンになる。偏波も直交する——ダイポールが垂直偏波ならスロットは水平偏波だ。
なるほど、パターンの形は同じだけど電場と磁場の役割が入れ替わるんですね。すごく対称的…
Babinetの原理の電磁波版は、Booker（1946年）とSommerfeldによって定式化された。無限完全導体平板に開けたスロットと、同形状の金属片（ダイポール）は相補的（complementary）な関係にあり、以下が成り立つ:
Babinetの原理（電磁波版）
$$\mathbf{E}_\text{slot}(\theta,\phi) = \pm\,\frac{1}{\eta}\,\mathbf{H}_\text{dipole}(\theta,\phi)$$ここで $\eta = \sqrt{\mu_0/\varepsilon_0} \approx 376.73\;\Omega$ は自由空間のインピーダンス。スロットの電場はダイポールの磁場に比例し、偏波方向は90°回転する。
スロットインピーダンスの導出
パターンが入れ替わるのは分かりました。じゃあインピーダンスはどうなるんですか？ ダイポールの73Ωとは全然違う値になりそうですね。
するどいね。Babinetの原理から導かれる最も重要な関係式がこれだ:
Bookerの相補インピーダンス関係
$$Z_\text{slot} \cdot Z_\text{dipole} = \frac{\eta^2}{4}$$$Z_\text{dipole}$ は同寸法ダイポールの入力インピーダンス、$Z_\text{slot}$ がスロットの入力インピーダンスだ。半波長ダイポールの共振インピーダンスは約 $73 + j42\;\Omega$ だから、共振時（リアクタンス分を無視して実部だけで計算すると）:
つまり半波長スロットの入力インピーダンスは約486Ω。ダイポールの73Ωよりずっと高い。これは50Ω系との整合が難しいということを意味していて、実務ではオフセット給電や共振長の調整で対処するんだ。
486Ωって高いですね！ 50Ω同軸ケーブルに直結したら大半が反射してしまう…。どうやって整合を取るんですか？
実務で多い手法は3つある:
- オフセット給電: スロットの中心から給電点をずらすと、電圧分布の節に近づくほどインピーダンスが下がる。導波管スロットアレイではスロットをブロードウォール中心からオフセットさせてこれを利用する
- スロット幅の調整: 幅 $w$ を広げるとインピーダンスが変化する。幅を太くすると帯域も広がるが、クロスポーラリゼーションが悪化するトレードオフがある
- キャビティバック構造: スロットの背面にキャビティ（空洞）を置くことで片面放射にしつつ、キャビティの寸法でインピーダンスを調整する
共振長と帯域幅設計
スロットの共振長はダイポールと同じ半波長ですか？
基本的にはそうだ。理想的な無限導体平板上の薄いスロットの共振長は $l \approx \lambda/2$ だね。でも実際には基板上に実装したり、導波管の壁に切ったりするから、有効誘電率 $\varepsilon_\text{eff}$ の影響を受ける:
スロットの共振条件
$$l_\text{res} \approx \frac{\lambda_0}{2\sqrt{\varepsilon_\text{eff}}} = \frac{c}{2f_r\sqrt{\varepsilon_\text{eff}}}$$ここで $c$ は光速、$f_r$ は共振周波数、$\varepsilon_\text{eff}$ は実効誘電率。
なるほど。例えば10GHzで $\varepsilon_\text{eff} = 2.2$（テフロン基板）だと共振長はいくらになりますか？
計算してみよう。$\lambda_0 = c/f = 3\times10^8 / 10\times10^9 = 30\;\text{mm}$ だから:
自由空間の半波長15mmより約33%短くなる。この短縮効果を無視して設計すると、共振周波数が大幅にずれるから要注意だ。
帯域幅はどうやって決まるんですか？
スロットの帯域幅は主にスロットの幅 $w$ と長さ $l$ の比 $w/l$ で決まる。ざっくり言うと:
- 狭いスロット（$w/l < 0.05$）: 帯域幅は数%程度。共振が鋭く、フィルタ特性が必要な場合に使う
- 広いスロット（$w/l > 0.1$）: 帯域幅10〜20%まで広がる。広帯域通信向き
- ボウタイ型スロット: 中央を広くした形状で40%以上の超広帯域を実現可能
キャビティバックの場合、キャビティの深さ（通常 $\lambda/4$）も帯域に影響する。深いほど帯域は広がるがプロファイルが厚くなるトレードオフがあるんだ。
放射パターンの特性
無限導体平板上のスロットは両面に放射すると思うんですけど、実際の用途では片面放射が多いですよね？
その通り。無限平板上のスロットは表裏両面に等しく放射する（利得は約 $5\;\text{dBi}$ で半波長ダイポールの $2.15\;\text{dBi}$ より高い）。でも実用上は片面放射が欲しい場面が圧倒的に多い。そこで使われるのが:
- キャビティバック: 裏面をキャビティで覆い、前方のみに放射。レーダーやフェイズドアレイで標準的
- 導波管壁スロット: 導波管自体がキャビティの役割を果たし、スロットから外部に放射
- 地板付き基板スロット: マイクロストリップ基板の地板にスロットを切る方式。WiFiやIoTアンテナで多用
導波管スロットアレイって、スロットを並べてビームを絞るんですよね。何本くらい並べるんですか？
用途によるけど、船舶レーダーなら32〜64スロット、軍用フェイズドアレイだと数百〜数千スロットになることもある。各スロットのオフセット量を個別に調整してテイラー分布やチェビシェフ分布の振幅テーパーをかけ、サイドローブを抑制するのが設計の肝だ。まさにCAEの出番で、全スロットの相互結合を含めたフルウェーブ解析が不可欠になる。
航空機の「見えないアンテナ」——フラッシュマウントの秘密
ジェット旅客機の胴体をよく見ると、突起のないツルツルの表面なのにATCトランスポンダや気象レーダーが動作している。その秘密がスロットアンテナだ。金属胴体に切った細いスリットがBabinetの原理でダイポールと等価な放射器として機能し、別体のアンテナを突き出す必要がない。空力抵抗の増加を避けられるため「フラッシュマウント」と呼ばれ、超音速機やステルス機では必須技術となっている。設計上の難しさは胴体の曲率がインピーダンスに影響することで、平板の理論値から大きくずれるため実機形状でのCAE解析が欠かせない。
各項の物理的意味
- スロットインピーダンス $Z_\text{slot}$：スロットの給電点における電圧と電流の比。無限平板上の半波長スロットでは約486Ω（純抵抗）。有限サイズの平板、基板誘電体、近傍構造物の影響でこの値は変化する。
- 自由空間インピーダンス $\eta = \sqrt{\mu_0/\varepsilon_0}$：真空中の電場と磁場の比で約376.73Ω。Bookerの式で中心的な役割を果たす定数。
- 有効誘電率 $\varepsilon_\text{eff}$：基板上のスロットでは電場が基板と空気の両方を通過するため、基板の誘電率 $\varepsilon_r$ と空気の誘電率1.0の中間的な値をとる。マイクロストリップ線路の経験式を修正して用いることが多い。
- 共振長 $l_\text{res} \approx \lambda/(2\sqrt{\varepsilon_\text{eff}})$：スロット上に半波長の定在波が立つ条件。端部効果（フリンジング）により実効長は物理長より若干長くなるため、実際の共振長は計算値より2〜5%短くすることが多い。
仮定条件と適用限界
- 無限導体平板仮定：Babinetの原理は無限平板を前提とする。有限サイズの平板では回折効果によりパターンが変形する。平板サイズが $2\lambda$ 以下になると顕著
- 完全導体仮定：金属の有限導電率は無視。ミリ波帯以上では表皮損失が利得低下を引き起こすため、実効導電率の考慮が必要
- 薄い金属板仮定：板厚 $t \ll \lambda$ の場合にBookerの式は有効。板厚が厚くなるとスロット自体が導波管的に振る舞い、カットオフ効果が現れる
- 単一スロット仮定：アレイ配列では素子間の相互結合が無視できず、個別のBabinet解析だけでは不十分
次元解析と単位系
| 変数 | SI単位 | 注意点・換算メモ |
|---|---|---|
| インピーダンス $Z$ | Ω（オーム） | 複素数 $Z = R + jX$。$R$ は放射抵抗、$X$ はリアクタンス |
| 自由空間インピーダンス $\eta$ | Ω | $\eta_0 = 376.73\;\Omega$（≈120π Ω） |
| 波長 $\lambda$ | m | $\lambda = c/f$。10GHzで30mm、5GHzで60mm |
| 電場 $E$ | V/m | スロット上の電場分布は正弦波的 |
| 磁場 $H$ | A/m | スロット縁の電流密度に直接関連 |
| 利得 $G$ | dBi | 等方性アンテナ基準。半波長スロット（無限平板）≈5 dBi |
数値解法と実装
モーメント法（MoM）による定式化
スロットアンテナをコンピュータで解析するとき、最もオーソドックスな方法は何ですか？
歴史的にも実用的にも、まずはモーメント法（Method of Moments, MoM）だね。スロットアンテナは本質的に開口問題——金属面の開口部（スロット）における電場分布を未知関数として解く。MoMでは等価磁流 $\mathbf{M}_s$ をスロット上に仮定して積分方程式を立てるんだ。
等価磁流って何ですか？ 物理的に磁流は存在しませんよね？
数学的な便宜だよ。スロット上の接線電場 $\mathbf{E}_t$ から等価磁流を:
と定義する。$\hat{n}$ は金属面の法線ベクトルだ。この $\mathbf{M}_s$ を基底関数（通常は区分正弦波やRWG関数）で展開し、ガラーキン法で重み付けすると連立一次方程式 $[Z]\{M\} = \{V\}$ が得られる。ここで $[Z]$ はインピーダンス行列（密行列）、$\{V\}$ は励振ベクトルだ。
密行列ということは、要素数が増えると計算量が爆発的に増えませんか？
そこがMoMの弱点で、メモリは $O(N^2)$、直接解法では $O(N^3)$ の計算量になる。でもスロットアンテナの場合、メッシュが必要なのはスロット開口面と金属面の表面だけだから、3D体積メッシュを切るFEMよりずっと未知数が少ない。単体スロットなら数百〜数千未知数で十分な精度が出る。大規模アレイには高速多重極法（FMM）で $O(N\log N)$ に圧縮する手法もあるよ。
FEMによる3D全波解析
Ansys HFSSとかで使われるFEMはどういう場面で出番がありますか？
FEMが威力を発揮するのは、スロットの周囲に複雑な3D構造がある場合だ。例えば:
- キャビティバックスロット——キャビティ内部の共振モードまで含めた解析
- 誘電体基板上のスロット——基板の不均質性や多層構造を正確にモデル化
- 航空機胴体への実装——曲面導体上のスロットの放射特性
FEMでは解析領域を四面体メッシュで分割し、辺要素（Nedelec要素）で電場ベクトルを補間する。境界には吸収境界条件（ABC）やPML（Perfectly Matched Layer）を配置して無限空間を模擬するんだ。
辺要素ってFEMの節点要素と何が違うんですか？
通常の節点要素はスカラー量（温度、電位）を扱うのに向いているけど、電場や磁場のようなベクトル量を節点要素で補間すると「スプリアスモード」という非物理的な解が出てくる問題がある。辺要素は電場の接線成分を要素の辺上で定義するため、$\nabla \cdot \mathbf{E} = 0$ を自動的に満たしてスプリアス解を排除できるんだ。高周波電磁界解析では辺要素が事実上の標準だよ。
FEMで周波数領域のMaxwell方程式を解く場合、弱形式は次のようになる:
FEM弱形式（周波数領域）
$$\int_\Omega \left(\frac{1}{\mu_r}\nabla \times \mathbf{N}_i\right) \cdot \left(\nabla \times \mathbf{E}\right)\,d\Omega - k_0^2 \int_\Omega \varepsilon_r \mathbf{N}_i \cdot \mathbf{E}\,d\Omega = -j\omega\mu_0 \int_\Omega \mathbf{N}_i \cdot \mathbf{J}_s\,d\Omega$$ここで $\mathbf{N}_i$ は辺要素の基底関数、$k_0 = \omega\sqrt{\mu_0\varepsilon_0}$ は自由空間の波数。
FDTDによる広帯域解析
CST Studioが使うFDTDは、FEMとどう使い分けるんですか？
FDTD（Finite-Difference Time-Domain）は時間領域で直接Maxwell方程式を解く。ガウスパルスのような広帯域信号を1回入力して時間発展を追い、結果をFFTすれば広い周波数範囲のSパラメータや放射パターンが一度に得られる。スロットアレイの周波数スウィープには非常に効率的だ。
じゃあ全部FDTDでやればいいんじゃないですか？
FDTDは直交グリッド（Yeeセル）を使うから、斜めの面や曲面をステアケース近似せざるを得ない。スロットの幅が波長の1/100以下のような細いスロットだと、そこだけ極端に細かいグリッドが必要になり、計算コストが跳ね上がる。逆にFEMは非構造メッシュだからスロット周辺だけ局所的に細分化できる。使い分けの目安は:
- FEM: 単一スロットの精密解析、複雑構造内のスロット、狭帯域の共振解析
- FDTD: 広帯域特性、アレイの高速スクリーニング、過渡現象
- MoM: 大型導体構造体上のスロット、開領域問題（空間メッシュ不要）
メッシュ戦略と収束性
スロットアンテナのメッシュで特に気をつけるべきポイントはありますか？
スロットアンテナ特有のメッシュ要件は3つある:
| 領域 | 推奨メッシュサイズ | 理由 |
|---|---|---|
| スロット開口面 | $\lambda/30$ 以下 | 電場分布の正弦波的変化を正確に補間するため |
| スロットエッジ | $w/5$ 以下（$w$: スロット幅） | エッジ近傍の電場特異性を捕捉 |
| 金属面（スロット周辺） | $\lambda/10$ | 表面電流の分布を正しく表現 |
| 遠方領域（FEM/FDTD） | $\lambda/6$ 程度 | 伝搬波の位相誤差を抑制 |
| PML層 | 8〜12層 | 反射係数 $-40\;\text{dB}$ 以下を保証 |
収束確認は少なくとも3段階のメッシュ密度で行い、$S_{11}$ と利得の変化が $0.5\;\text{dB}$ 以内に収まることを確認するのが標準的なプラクティスだ。
メッシュの考え方のたとえ
スロットアンテナのメッシュは「地図の縮尺」に似ている。広い海洋部分は粗い縮尺の地図で十分だが、港の入り口のような狭い水路は詳細な海図が必要だ。スロットのエッジは「港の入り口」に相当し、ここに電場が集中するため細かいメッシュが不可欠。遠方の空間は「外洋」なので粗くてよい。
実践ガイド
導波管スロットアレイの設計
導波管スロットアレイの設計フローを具体的に教えてもらえますか？ レーダー用のアンテナとして使いたいんですが。
導波管スロットアレイの設計は大きく5ステップだ:
- 導波管モード選定: 通常はTE10モード。動作周波数帯がTE10の単一モード帯域（$f_{c10} < f < f_{c20}$）に収まるよう導波管寸法 $a \times b$ を決定
- スロット間隔の決定: ブロードウォール縦スロットの場合、間隔 $d = \lambda_g/2$（$\lambda_g$ は管内波長）で定在波が立つ。走行波型アレイでは $d \neq \lambda_g/2$ として終端に整合負荷を配置
- 各スロットのオフセット量: ブロードウォール中心からのオフセット $x_n$ で各スロットの励振振幅を制御。テイラー分布で $-25\;\text{dB}$ サイドローブを狙うなら中央のスロットはオフセット大、端のスロットは小
- フルウェーブ解析: 全スロット+導波管を含むFEM or MoM解析で相互結合を評価。理論設計値から微調整
- 試作・測定: 無響室での放射パターンとVNAでの$S_{11}$測定で検証
ステップ4の「相互結合」が大変そうですね。隣のスロットの影響で設計が変わるんですか？
まさにそこが導波管スロットアレイ設計の核心だ。各スロットは導波管内部の電磁場を散乱させ、隣接スロットの等価アドミタンスに影響を与える。32素子アレイでも、相互結合を無視した設計だとサイドローブが $-15\;\text{dB}$ 程度で止まってしまう。フルウェーブ解析で相互結合を含めて反復最適化すれば $-30\;\text{dB}$ 以下も実現可能だ。
航空機フラッシュマウント設計
航空機の胴体にスロットアンテナを実装するときの特有の課題は何ですか？
航空機フラッシュマウントでは4つの課題がある:
- 胴体曲率の影響: Babinetの原理は無限平板を仮定しているが、胴体の曲率半径が $\lambda$ の数倍程度になるVHF帯ではパターンが大幅に歪む。曲面上のGTD（幾何学的回折理論）やUTD補正が必要
- 構造強度との両立: 与圧胴体にスロットを切ることは構造的なリスク。通常はスロット周囲を補強フレームで囲み、スロット自体は誘電体で充填して気密性を確保する
- 複合材胴体: CFRPの場合、導電率がアルミに比べて低く（$\sigma \approx 10^3\;\text{S/m}$）、損失が大きい。メッシュに金属層をラミネートするか、金属スロットプレートを埋め込む設計が必要
- 多経路干渉: 翼面や尾翼からの反射波がスロットに再入射し、パターンを乱す。実機形状でのフルモデル解析が不可欠
給電方式の選択
スロットアンテナの給電方式にはどんな選択肢がありますか？
| 給電方式 | インピーダンス範囲 | 帯域幅 | 用途 |
|---|---|---|---|
| 同軸プローブ直接給電 | 50〜200 Ω | 5〜15% | キャビティバックスロット |
| マイクロストリップ線路結合 | 30〜100 Ω | 3〜10% | プリント基板アンテナ |
| 導波管励振 | スロット位置で調整 | 10〜20% | レーダー用スロットアレイ |
| CPW（コプレーナ導波路）給電 | 40〜80 Ω | 10〜30% | 広帯域スロット、ミリ波 |
| アパーチャ結合給電 | 50 Ω整合容易 | 15〜40% | 多層基板、広帯域 |
50Ωシステムとの整合が最も容易なのはCPW給電とアパーチャ結合給電だ。CPW給電はスロットと同じ面にフィードラインが来るため製造が簡単で、ミリ波帯でも使いやすい。
測定による検証
CAE解析の結果をどうやって検証するんですか？ スロットアンテナの測定って難しそう…
スロットアンテナの検証測定で押さえるべきポイントは:
- $S_{11}$（反射係数）: VNA（ベクトルネットワークアナライザ）で測定。共振周波数、帯域幅、インピーダンスを確認。解析値との周波数ずれが2%以内なら良好
- 放射パターン: 無響室または近傍界測定。E面・H面のビーム幅、サイドローブレベル、クロスポーラリゼーションを評価
- 利得: 置換法（標準利得ホーンとの比較）で絶対利得を測定。解析値との差 $\pm 0.5\;\text{dB}$ が目標
- 表面電流分布: 赤外線サーモグラフィで金属面の発熱パターンを可視化し、電流分布の妥当性を間接的に確認
第二次大戦の秘密兵器——導波管スロットアレイの誕生
導波管スロットアレイの実用化は第二次大戦中のレーダー開発に遡る。MITのRadiation Laboratoryで、Watson-Wattが開発した初期のレーダーにはダイポールアレイが使われていたが、高周波帯への移行に伴い導波管壁にスロットを切ったアレイが登場した。機械的に堅牢で、航空機や艦船の過酷な環境に耐えるうえ、製造コストもダイポールアレイより安い。現代の船舶レーダーのアンテナを見ると、細長い長方形の筐体の表面に等間隔のスリットが並んでいるのが分かるだろう——あれが導波管スロットアレイだ。70年以上前の技術が今も現役で使われている好例である。
境界条件の考え方——「壁に囲まれたスロット」
スロットアンテナのCAE解析で最もトラブルが多いのが境界条件の設定だ。解析領域の外側境界に完全磁気壁（PMC）を置いてしまうと、スロットから放射された波が境界で跳ね返されてスロットに再入射し、共振周波数やインピーダンスが大きくずれる。必ずPML（吸収境界）を使い、スロットから少なくとも $\lambda/4$ の距離を確保すること。「部屋の壁で反射して自分の声が聞こえる」現象のマイクロ波版だと思えばよい。
ソフトウェア比較
主要ツール比較
スロットアンテナの解析に使えるソフトって、結局どれがいいんですか？
スロットアンテナに特化した比較をまとめるとこうなる:
| ツール | 手法 | スロットへの適性 | 強み |
|---|---|---|---|
| Ansys HFSS | FEM（周波数領域） | 非常に高い | 適応メッシュ精細化で自動収束。キャビティバック、多層基板に強い |
| CST Studio Suite | FDTD / FEM / MoM | 高い | 広帯域解析が高速。マルチソルバーで検証容易 |
| Altair FEKO | MoM / MLFMM / ハイブリッド | 非常に高い | 大型構造体上のスロットに最適。PO/MoMハイブリッドで航空機全体のモデル化可能 |
| COMSOL Multiphysics | FEM | 中程度 | マルチフィジクス連成（熱、構造）。教育・研究向き |
| Cadence AWR | MoM（2.5D） | 中〜高 | プリント基板スロットアンテナの高速設計。回路シミュレーションと統合 |
FEKOって初めて聞きました。MoMが得意ということは、導波管スロットアレイに特に向いてるんですか？
FEKOの最大の強みはMLFMM（Multi-Level Fast Multipole Method）——密行列を圧縮して大規模MoM問題を解ける。航空機全体の胴体（数十波長サイズ）にスロットが数十本あるような問題でも、金属面をメッシュするだけで空間メッシュが不要。FEMだとPML含めて膨大な3Dメッシュが必要になる場面でもFEKOなら扱える。日本の防衛関連や航空メーカーでの採用例が多いよ。
予算が限られている場合、HFSSとCST、どちらを先に導入すべきですか？
スロットアンテナの設計がメインなら、実務で多いワークフローは「CSTで高速スクリーニング、HFSSで精密検証」だ。でも1本しか買えないなら:
- 単体スロットや小規模アレイが中心 → HFSS（適応メッシュの自動収束保証が安心）
- 広帯域スロットや大規模アレイが中心 → CST（FDTDの周波数スウィープ効率が圧倒的）
- 大型プラットフォーム上の実装が中心 → FEKO（他に選択肢がほぼない）
オープンソース選択肢
研究室の学生なんですが、商用ツールのライセンスが高くて…。オープンソースでスロットアンテナを解析できるものはありますか？
| ツール | 手法 | 特徴 | スロット適性 |
|---|---|---|---|
| openEMS | FDTD | Octave/MATLAB連携。ドキュメント充実 | 高（スロットの例題あり） |
| NEC2 / xnec2c | MoM（ワイヤ） | ワイヤアンテナの定番。スロットはワイヤグリッドで近似可能 | 中（近似的） |
| Meep (MIT) | FDTD | Python API。フォトニクス色が強いがRF解析にも使える | 中 |
| Elmer FEM | FEM | 汎用FEM。電磁場モジュールあり | 低〜中（高周波機能が限定的） |
教育・研究用途なら openEMS が最もお勧めだ。スロットアンテナのチュートリアルがあり、FDTD格子とPMLの設定を学びながら実際に放射パターンやSパラメータを計算できる。
HFSSとCST——「精度の鬼」vs「速度の王」
スロットアンテナのシミュレーション業界では、Ansys HFSSとCST Studio Suiteの「二強」構図が20年以上続いている。HFSSは周波数領域FEMで1点1点を高精度に計算する「精度の鬼」、CSTは時間領域FDTDで広帯域を一気に掃く「速度の王」だ。日本の大手通信機器メーカーでは「CSTで候補パラメータを絞り込み、最終検証はHFSSで」というワークフローが定着している。近年CSTもFEMを搭載し、HFSSも時間領域ソルバーを追加して互いの領域に進出しており、ツール間の差は縮まりつつある。
トラブルシューティング
共振周波数のずれ
設計した共振周波数と実測が数百MHz もずれています。何が原因でしょうか？
| 原因 | ずれの方向 | 対策 |
|---|---|---|
| 基板の誘電率が公称値と異なる | 高 or 低 | 誘電率を $\pm 5\%$ 変化させてパラメトリックスタディ |
| スロット端部のフリンジング効果を無視 | 低（実測が低くなる） | 端部補正 $\Delta l$ を加算。$\Delta l \approx 0.412h \frac{(\varepsilon_\text{eff}+0.3)(w/h+0.264)}{(\varepsilon_\text{eff}-0.258)(w/h+0.8)}$ |
| 有限サイズ地板の回折効果 | 不定 | 地板を $3\lambda$ 以上に拡大するか、実寸でモデル化 |
| 製造誤差（スロット寸法の公差） | 高 or 低 | 製造公差 $\pm 0.1\;\text{mm}$ での感度解析を事前に実施 |
| 同軸コネクタの寄生リアクタンス | 通常は低 | コネクタを3Dモデルに含める |
誘電率の誤差が一番効くんですね。基板メーカーの公称値はそんなに信用できないんですか？
基板メーカーの公称誘電率は通常1GHzや10GHzの値で、ミリ波帯では誘電正接の周波数依存性もあって実効値がずれることが多い。高精度が要求される場合は、リング共振器法やスプリットシリンダ法で実基板の誘電率を実測してからCAEに入力するのが鉄則だ。
放射パターンの歪み
スロットアレイのサイドローブが設計値より高く出ます。何をチェックすればいいですか？
サイドローブ悪化の主要因は3つ:
- 素子間相互結合の不十分なモデル化: 単素子のパターンを重ね合わせるアレイファクター法ではスロット間の結合を無視している。フルウェーブ解析で全素子を同時に解くこと
- 振幅テーパーの誤差: 導波管スロットの場合、オフセット量の加工精度が振幅分布に直結する。$\pm 0.05\;\text{mm}$ の公差でもサイドローブに $3\;\text{dB}$ 程度の影響がある
- 端部反射: 走行波アレイでは終端の反射係数が素子励振に影響する。終端負荷のVSWR $< 1.1$ を確保すること
収束不良と対策
HFSSでスロットアンテナの解析が収束しません。適応メッシュが何十パスも回って終わらないんです…
HFSSの適応メッシュが収束しない原因と対策をまとめるとこうだ:
| 症状 | 原因 | 対策 |
|---|---|---|
| $S_{11}$ が振動してΔSが減らない | PML/放射境界がスロットに近すぎる | 放射境界をスロットから $\lambda/4$ 以上離す |
| メッシュ数が爆発的に増加 | スロットエッジの特異性で局所的に過剰精細化 | エッジに「Maximum Length」を手動で設定し、精細化に上限を与える |
| 共振周波数がパスごとに移動 | 初期メッシュが粗すぎてモード捕捉に失敗 | 初期メッシュでスロット上に最低10要素を確保 |
| ポート de-embedding エラー | 波動ポートの設定不備（サイズ不足） | 波動ポートのサイズを導波管断面の $3\times$ に拡大 |
FDTDの場合はどんなトラブルが多いですか？
FDTDでのスロットアンテナ特有の問題は:
- ステアケース誤差: 直交格子で斜めスロットを近似すると放射パターンが歪む。Sub-gridding（局所的な細密化）かConformal FDTD（CST Studioが対応）で対処
- 長い過渡時間: 高Q共振（狭いスロット）だと時間波形の減衰が遅く、FFT精度に影響。シミュレーション時間を共振の $20\tau$（$\tau$: 時定数）以上に設定
- PML反射: 斜入射のPML反射が $S_{11}$ の低レベルフロアに影響。PML層数を12以上、かつConvolutional PMLを使用すること
デバッグの原則は「1つだけ変えて再計算」ですよね。スロットアンテナでもそれは同じですか？
その通り。加えてスロットアンテナ特有のデバッグ手順がある:
- まず無限平板上の半波長スロットを解く——解析値が $Z \approx 486\;\Omega$ になることを確認。これが合わなければメッシュか境界条件に問題がある
- 次にキャビティだけを解く——キャビティの共振周波数が理論値と合うか確認
- 最後にスロット+キャビティ+給電を組み合わせる——段階的にモデルを組み上げることで、問題の切り分けが容易になる
「引き算のデバッグ」——問題を最も単純な形に分解して原因を特定する——はアンテナ解析に限らずCAE全般の鉄則だ。
