声学-结构相互作用 — 故障排除指南
更详细的内容请参见 acoustic-structure-interaction.html。
常见故障和对策
请告诉我在声学-结构耦合分析中容易出现哪些问题。
让我们逐一看一下。
1. 耦合界面法线方向不一致
症状: 声压完全为零，或期望值的数倍。
原因: 结构面的法线不指向声学空腔内侧。在Nastran中，如果法线不是外向的（声学侧），则无法正确获得连接性。
对策: 在前处理器（HyperMesh、ANSA等）中可视化并统一法线方向。可以用Nastran的BGPDT卡进行检查。
这是那种几小时都找不到原因的问题。
2. 模式遗漏
症状: 特定频率范围内的实测值偏离很大。
原因: 模态频率响应（SOL 111等）使用的模式数不足。需要包括声学空腔和结构的模式，直到分析频率上限的1.5倍。
对策: 使用残留向量（residual vector）。Nastran的RESTVEC参数、Abaqus的RESIDUAL MODES。

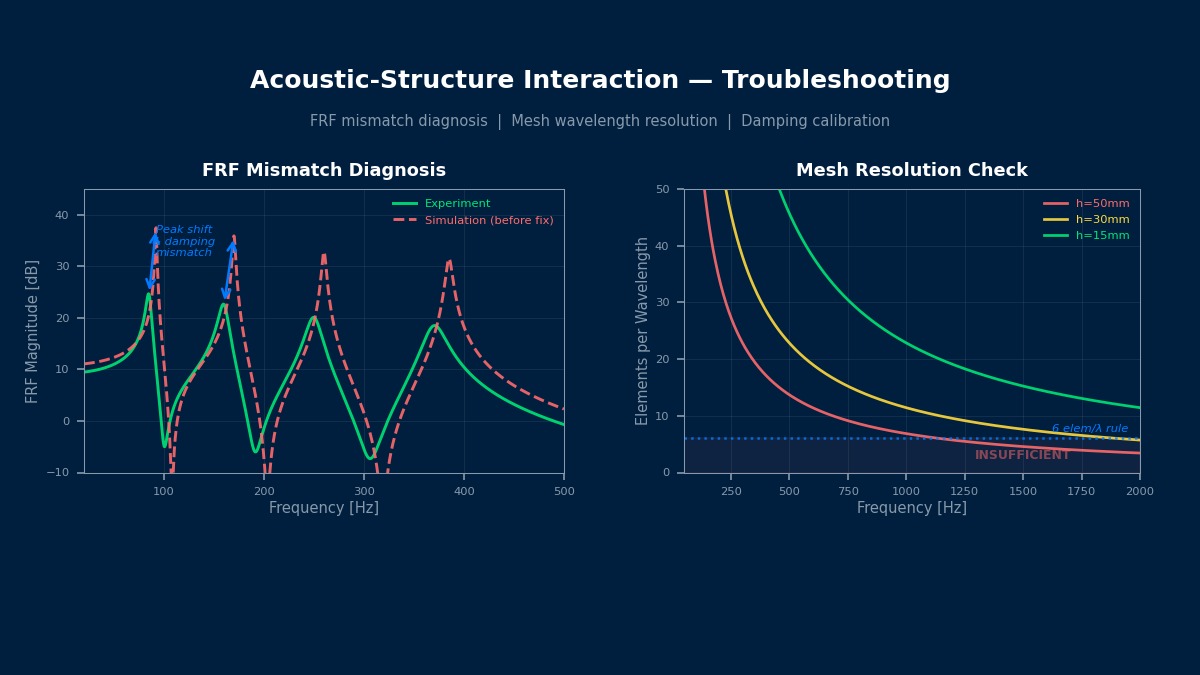

3. 高频精度下降
症状: 在分析频率上限附近，FRF出现振荡，可信度低。
原因: 声学网格的波长分辨率不足。未满足6个元素/波长的规则。
对策: 重新检查网格密度，或缩小目标频率范围。使用二阶元素可以在相同节点数下提高分辨率。
4. 阻尼参数不匹配
结构阻尼和声学吸音是分别设置的吧？
症状: 共振峰比实测更尖锐或更宽。
原因: 结构的损失因子 $\eta_s$ 和声学壁面阻抗与实际情况不符。
对策: 从实验模态中识别结构阻尼（半高宽法）。声学吸音率应使用残响室法或阻抗管测量的值。
| 参数 | 典型值 | 备注 |
|---|---|---|
| 钢板的损失因子 | 0.001~0.003 | 无减振材料 |
| 钢板加减振材料 | 0.01~0.05 | CLD处理后 |
| 车室内吸音率（低频） | 0.05~0.15 | 包括座椅、地毯 |
| 车室内吸音率（高频） | 0.2~0.5 | 同上 |
5. Nastran中的典型错误
我很高兴能了解耦合分析特有的问题。实际工作中出现错误时，我会重新查看这个列表。
"分析收敛了但实测值完全不同"——常见的声学耦合落地陷阱
在声学-结构相互作用分析的现场中，经常听到"计算顺利完成，但实验值相差10 dB以上"的困扰。最常见的原因是"边界条件设置错误"。实际零件是用螺栓固定的，但分析中被视为完全固定（固定端），导致实际拧紧刚度与差异，使固有值偏移，共鸣峰值频率不匹配。另外，如果内部损失因子（阻尼）不是用实测值而是教科书值，则会在峰值附近产生很大的误差。"模型不匹配=网格太粗"这样的思考方式很容易陷入误区，但在大多数情况下，只需检查边界条件和阻尼值就能解决。
