振动声学耦合分析 — 故障排除指南
更加充实的内容请参见 vibro-acoustics.html。
故障排除
原来如此...振动声学耦合分析看起来很简单，但实际上非常深奥啊。
常见错误与对策
先生在振动声学耦合分析中有过通宵调试的经历吗？（笑）
1. 收敛失败
收敛失败具体是指什么？
症状: 求解器在指定迭代次数内未收敛，异常终止
可能原因:
- 网格质量不足（过度歪斜的单元）
- 材料参数设置不当
- 初始条件不适当
- 非线性性过强（缺少荷载步长）
对策:
- 执行网格质量检查（长宽比、雅可比矩阵）
- 确认材料参数的单位制
- 将荷载分成多个步骤（增加子步数）
- 放宽收敛判定标准（但需注意精度）
也就是说，在收敛失败的地方偷工减料的话，以后就会吃苦头。我会铭记于心！
2. 非物理结果
接下来是非物理结果的讨论。是什么意思呢？
症状: 应力/位移/温度等物理上不现实的数值
可能原因:
- 边界条件设置错误
- 单位制混混（SI单位与工程单位混淆）
- 不适当的单元类型选择
- 应力奇异点的存在
对策:
- 确认反力总和（力的平衡）
- 检查单位制的一致性
- 重新审视单元类型的适当性
- 奇异点消除或子模型分析
我明白了先辈为什么说"一定要把收敛失败做好"的含义。
3. 计算时间超长
计算时间超长具体是指什么？
症状: 计算耗时是预计时间的好几倍
对策:
- 优化网格的粗密分布
- 利用对称性（1/2、1/4模型）
- 优化求解器设置（迭代法、前处理器选择）
- 使用并行计算
4. 内存不足
"内存不足"的相关信息请告诉我！
症状: 内存溢出错误
我明白了先辈为什么说"一定要把收敛失败做好"的含义。
对策:
- 使用超核外求解法
- 减少网格规模
- 确认使用64位版求解器
- 增加内存分配
哇，收敛失败的讨论真有趣！请再给我详细讲讲。
求解器特定错误消息
想更详细地了解计算背后发生了什么！
| 工具名 | 开发者/现在 | 主要文件格式 |
|---|---|---|
| COMSOL Multiphysics | COMSOL AB | .mph |
| Ansys Mechanical（原ANSYS Structural） | ANSYS Inc. | .cdb, .rst, .db, .ans, .mac |
| Ansys Fluent | ANSYS Inc. | .cas, .dat, .msh, .jou |
| Simcenter STAR-CCM+ | 西门子工业软件 | .sim, .java, .csv |
| Abaqus FEA（SIMULIA） | 达索系统SIMULIA | .inp, .odb, .cae, .sta, .msg |
Nastran代表性错误
代表性错误具体是指什么？
Abaqus代表性错误
"代表性错误"的详细说明请告诉我！
原来如此。工具名如果准备好了，基本就没问题了，对吧？
调试流程图
先生在振动声学耦合分析中有过通宵调试的经历吗？（笑）
1. 确认和分类错误消息
3. 用简化模型重现测试
4. 逐步复杂化以定位问题位置
5. 修正和重新分析
6. 结果的合理性确认
也就是说，错误消息确认时偷工减料的话，以后就会吃苦头。我会铭记于心！
质量保证检查清单
教科书上没有的"现场实战知识"有吗？
振动声学耦合分析的全貌已经掌握了！从明天开始会在实务中加以应用。
不错，你做得很好！实际动手是最好的学习方式。有不懂的地方随时问我。

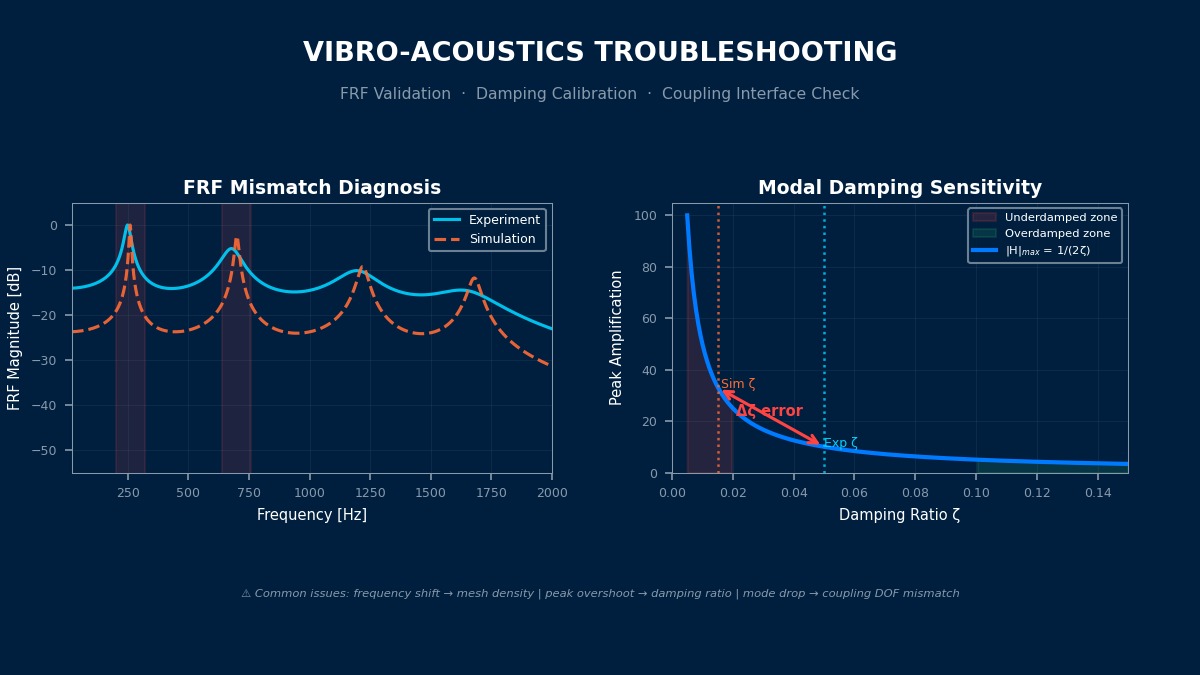

"分析中没有峰值，但实机产生共鸣"——接合部刚度过度评估
振动声学耦合分析中经常出现"模拟中没有出现共鸣峰的频率在实机中产生激烈共鸣"的问题。主要原因是"将接合部（焊接、螺栓、铆钉）理想化为完全刚性结合"。实际的接合部存在局部变形和滑动，其等效刚度低于理想值，导致固有频率向下偏移。螺栓接合部还会因螺栓预紧力而变化。在振动声学分析的精度验证中，需要先通过简单板结构的固有值与实测值对比来定量化接合刚度误差，然后将修正系数应用到本体模型中。这是必不可少的地道工作。
