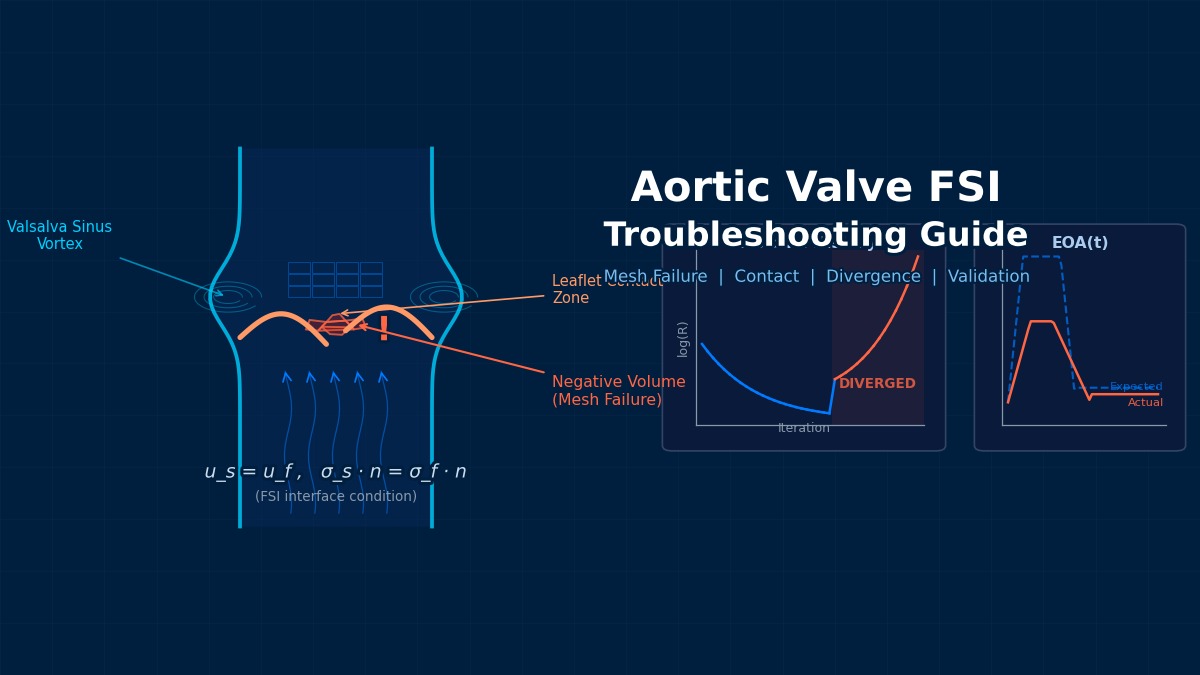

主动脉瓣FSI解析 — 故障排除指南
本文已迁移至综合版本
更充实的内容请参考 aortic-valve-fsi.html。
更充实的内容请参考 aortic-valve-fsi.html。
常见问题及对策
主动脉瓣FSI有特殊的故障问题吗？
瓣膜FSI确实有几个难点。
1. 瓣膜关闭时的网格破裂（ALE法）
症状：瓣尖关闭时出现negative volume错误并停止计算。
原因：三片瓣叶接近和接触时，流体单元被夹住并压缩。
对策：
- 使用Overset（Chimera）网格，在瓣尖周围设置分量网格
- 切换到IB法或Immersogeometric法（避免接触的拓扑变化）
- 对于ALE法，增加网格更新频率，并结合重新网格划分
2. 瓣叶穿透（接触失败）
症状：瓣叶相互穿透，产生非物理结果。
原因：接触检测的时间步过粗，或罚函数系数不足。
对策：
- 增加接触罚函数系数（但过大会导致振荡）
- 切换到增广Lagrange法
- 在瓣膜关闭前后将时间步缩小至1/5～1/10
3. 非生理瓣口面积
为什么瓣膜无法完全开启或开启过大？
瓣膜无法完全开启时：
- 瓣尖刚度参数过高
- 入口流量/压力波形峰值不足
- 初应力（预应力）设置不足
瓣膜开启过大时：
- 材料刚度过低（确认拟合数据）
- 胶原蛋白纤维方向设置错误（周向和径向颠倒）
4. Valsalva窦内未形成涡流
症状：瓣后方的涡流未出现，瓣膜关闭延迟。
对策：
- 精确建模Valsalva窦形状（窦的深度和宽度至关重要）
- 在窦内充分细化流体网格
- 出口边界距窦足够远（至少沿下游5个瓣环直径）
| 验证项目 | 期望值 | 允许范围 |
|---|---|---|
| EOA（天然瓣） | 3.0～4.0 cm² | ±0.5 cm² |
| 峰值流速（正常瓣） | 1.0～1.5 m/s | ±0.3 m/s |
| 反向流率（正常瓣） | < 5% | < 10% |
| 瓣膜关闭时间 | 30～50 ms | ±20 ms |
瓣膜FSI的验证需要与心脏超声测量值比较。临床数据的对比是质量保证的关键啊。
Coffee Break 杂谈
瓣膜关闭时计算发散——接触处理的陷阱
主动脉瓣FSI解析中最常见的故障是"瓣膜关闭时计算发散"。三片瓣叶在中心接触的瞬间，接触力急剧增加，导致时间步破裂。解决对策是"分阶段增加罚函数刚度""提高接触检测频率""在关闭前后自动调整Δt"的组合方案。有一个研究小组通过在关闭前后仅将Δt调整为1/10的自适应时间步来解决了这一问题。
