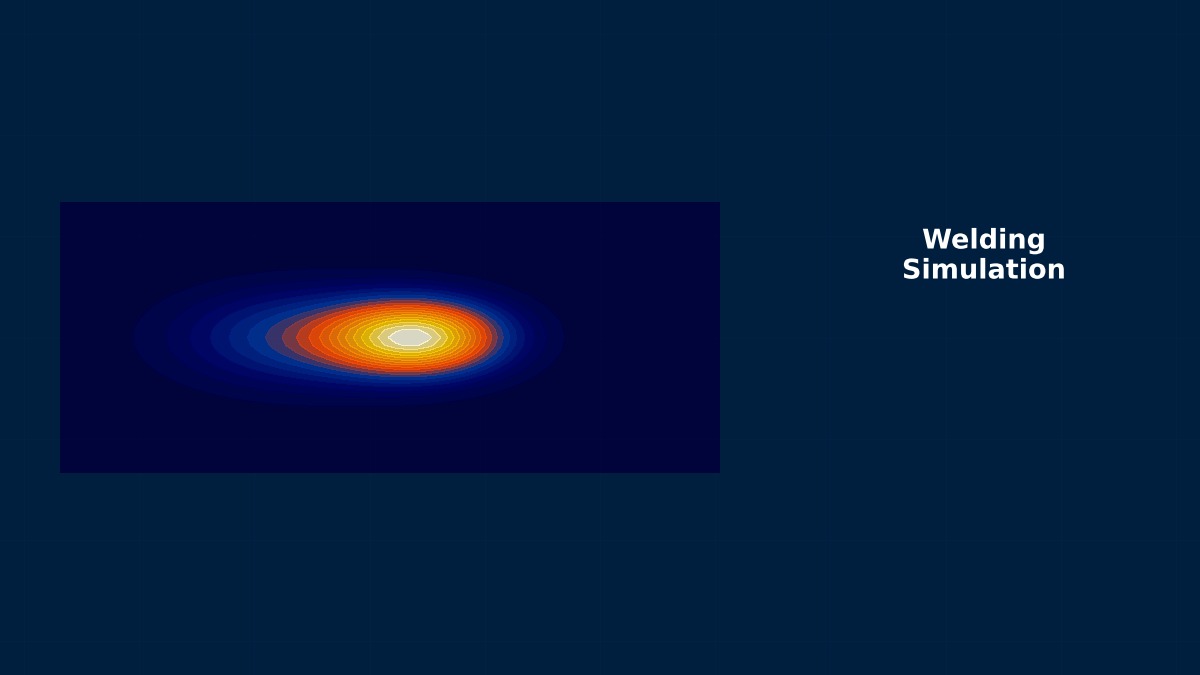

CAE visualization for arc welding theory - technical simulation diagram
アーク溶接シミュレーション

アーク溶接シミュレーションの理論基礎

何を予測する解析なのか——3つの階層

アーク溶接シミュレーションは、目的に応じて3階層に分かれます。①熱解析:移動熱源による温度履歴(溶融池形状・HAZ幅・冷却速度)の予測。②熱弾塑性解析:温度履歴を入力に、溶接変形と残留応力を予測。③組織・特性予測:冷却速度から相変態・硬さ・割れ感受性を推定。実務の主戦場は②の変形・残留応力予測で、「溶接したら歪んで組み付かない」「残留応力が疲労寿命を食う」という製造課題に直結します。連成は基本的に熱→力学の一方向(変形が熱に与える影響は無視)で十分とされます。

移動熱源モデル——Goldakダブル楕円体

アークの入熱は物理を直接解かず、校正可能な等価熱源モデルで与えるのが標準です。事実上の業界標準がGoldakのダブル楕円体熱源で、進行方向前後で長さの異なる楕円体状の体積熱源を移動させます。

$$ q_f(x,y,z) = \frac{6\sqrt{3}\, f_f\, \eta Q}{a_f b c\, \pi\sqrt{\pi}} \exp\!\left( -\frac{3x^2}{a_f^2} - \frac{3y^2}{b^2} - \frac{3z^2}{c^2} \right) $$

\( Q = UI \) はアーク電力、\( \eta \) は熱効率(プロセス依存:TIGで0.6〜0.8、MAGで0.75〜0.9程度)、\( a_f, a_r, b, c \) は楕円体半軸です。これらのパラメータは物理定数ではなく校正対象——溶融池断面マクロ写真と熱電対実測に合わせ込んで初めて予測力を持ちます。ここを文献値のまま使うのが、溶接シミュ最大の失敗源です。

鋼の相変態という固有の物理

炭素鋼・低合金鋼では、冷却中のマルテンサイト・ベイナイト変態が体積膨張と変態塑性を伴い、残留応力分布を質的に変えます(変態膨張が引張残留応力を緩和・逆転させる)。オーステナイト系ステンレスやアルミでは不要ですが、焼入れ性のある鋼で相変態を無視した残留応力予測は、符号すら外すことがある——材料系によって必須物理が変わる点が、溶接シミュを一般の熱応力解析から分ける核心です。

数値解析の手法

詳細法——トランジェント熱弾塑性

単パス〜数パスの詳細解析は、移動熱源の過渡熱解析→温度履歴を荷重とする弾塑性解析の順で行います。数値上の要点は次の通りです。

  • メッシュ — ビード近傍は溶融池を数要素で解像(1〜2 mm級)、遠方は粗く。溶着金属は要素の生死(element birth/death・quiet element)でパスごとに追加
  • 時間刻み — 熱源通過中は熱源寸法/速度より小さく。冷却期は対数的に拡大
  • 高温材料物性 — 融点近傍までの温度依存物性(降伏応力・ヤング率・熱物性)が必須。データが尽きる高温域の外挿方針(降伏応力の下限クリップ等)を明示する
  • ひずみ硬化と焼鈍 — 再加熱で硬化履歴をリセットする焼鈍機能(annealing temperature)を使わないと、マルチパスで応力を過大評価する

大規模構造の近似——固有ひずみ法

数十メートル級の船体・建機フレームに全パスの移動熱源解析は不可能です。実務標準は固有ひずみ法:詳細解析(または実測)で求めた溶接線単位長さあたりの縮み・角変形(固有ひずみ)を、構造全体の弾性解析に初期ひずみとして貼り付け、全体変形を一発で予測します。トランジェント法が「1継手を分単位の物理で解く」のに対し、固有ひずみ法は「千本の溶接線の全体変形を分単位で解く」——継手ライブラリ(継手形式×板厚×入熱の固有ひずみ表)を整備した組織ほど強い、という資産型の手法です。

熱源校正の実務手順

  1. 実機条件(電流・電圧・速度)でビードオンプレート試験、断面マクロと熱電対数点(HAZ外縁)を取得
  2. 効率ηと楕円体パラメータを、溶融池断面形状(幅・溶込み深さ)が一致するよう同定
  3. 熱電対の温度履歴(ピークと冷却速度)で交差検証——断面だけ合わせて履歴が外れるならパラメータの取り直し
  4. 校正済み熱源を条件範囲(±20%程度)内で使用。範囲外は再校正

実務適用の指針

変形対策への使い方——シミュの主戦場

溶接変形対策は「経験と勘」の代表格でしたが、シミュレーションで定量比較できる打ち手は明確です:①溶接順序(対称施工・飛石施工の効果比較)、②拘束治具(拘束位置と解放タイミング——拘束を強くすると変形は減るが残留応力は増えるトレードオフ)、③逆ひずみ(予測変形の逆を事前付与)、④入熱低減(パス分割・プロセス変更)。固有ひずみ法なら順序・拘束の組合せを数十ケース/日で回せるため、「試作で1回失敗する前に計算で30案捨てる」のが費用対効果の出し方です。

精度の相場観と報告の作法

校正済みモデルでの相場は、変形で±20〜30%、残留応力ピークで±20%程度(X線・中性子回折実測比)です。この幅を前提に、報告では①熱源校正の根拠(マクロ断面・熱電対の一致度)、②材料データの出典と高温外挿の方針、③相変態の考慮有無、④実測との比較(少なくとも代表1ケース)を明記します。絶対値の精密さより、対策案間の相対比較(順序Aは順序Bより角変形が40%小さい)の信頼性が実務価値——この使い方なら±30%の絶対誤差でも意思決定に十分効きます。

治具・拘束のモデル化を軽視しない

変形予測が大きく外れる原因の筆頭は、熱源でも材料でもなく拘束条件です。実物の治具は有限剛性で、クランプは滑り、タック溶接は順次追加される——これを「完全固定」でモデル化すると変形は系統的に過小評価されます。治具を弾性体や接触でモデル化する、クランプ解放のタイミングを解析ステップに含める、タック溶接を初期条件に入れる、の3点で予測は目に見えて改善します。境界条件検証の一般論がそのまま効く領域です。

主要ツールの対応状況

ツール比較

ツール特徴
Simufact Welding(Hexagon)溶接特化GUI。熱源校正・治具・順序検討のワークフローが整備。固有ひずみ連携
ESI SYSWELD老舗。相変態・硬さ予測まで一体。自動車系で実績厚い
Abaqus(+Welding Interface)汎用非線形の強さで複雑な接触・材料に対応。AWIでパス定義を省力化
Ansys Mechanical移動熱源・要素生死で構成可能。Workbench内で前後解析と接続
JWRIAN等の研究系/国産コード固有ひずみ法の系譜。大規模構造の変形予測に強み

選定の軸

①目的が継手の残留応力・組織まで含むか(→SYSWELD/Simufact級の材料モデル)、②大規模構造の変形が主か(→固有ひずみ法の充実度)、③既存の汎用FEM資産・ライセンスとの整合、の3軸で決めます。どのツールでも熱源校正と高温物性データの準備はユーザーの仕事として残る——「専用ツールを買えば校正不要」にはならない点は予算計画に織り込むべきです。

先端研究の動向

溶融池物理の直接解法

等価熱源を使わず、アークプラズマ・溶融池対流(マランゴニ対流)・キーホール(深溶込み)を直接解くマルチフィジックスCFDは、スパッタ・ポロシティ・ハンピングといった欠陥生成機構の解明を担う研究領域です。計算コストから工業製品全体への適用はまだ非現実的ですが、等価熱源パラメータの理論的裏付けや、新プロセス(レーザーアークハイブリッド)の熱源モデル構築に成果が降りてきています。

WAAM(アーク積層造形)への展開

アーク溶接を積層造形に使うWAAMは、溶接シミュ技術の直接の応用先です。数百〜数千パスの熱蓄積管理(層間温度)、積層経路と変形の関係、固有ひずみ法の積層版など、「マルチパス溶接の極限」としての解析課題が集中しており、溶接とAM分野の手法が融合する最前線になっています。

AIによる高速化と逆問題

温度履歴・変形のサロゲート化(入熱条件→変形のFNO/GNN)、実測変形からの固有ひずみ逆同定、溶接順序の組合せ最適化(強化学習・遺伝的アルゴリズム)が活発です。順序最適化は組合せ爆発(N本の溶接線でN!通り)との戦いで、固有ひずみ法×メタヒューリスティクスの併用が現実解として定着しつつあります。

トラブル対応

症状別の原因と対策

症状考えられる原因対策
溶融池形状が実測断面と合わない熱源パラメータ・効率ηの未校正マクロ断面+熱電対で校正(手順は本文)。プロセス変更時は再校正
変形の傾向は合うが量が半分程度拘束の過大モデル化(完全固定治具)、タック無視治具の弾性・接触化、クランプ解放ステップ、タック溶接の追加
残留応力の符号・分布が実測と逆相変態(変態膨張・変態塑性)の無視焼入れ性鋼では相変態モデル必須。SUS/Alなら別因(硬化則・焼鈍)を点検
マルチパスで応力が累積しすぎる焼鈍(硬化リセット)未設定annealing温度を設定。移動硬化/等方硬化の選択も再検討
熱弾塑性が収束しない融点近傍の物性急変・要素の過大歪み高温域物性のクリップ・粘塑性正則化、溶融域の応力リセット機能を使用
計算時間が実用外全パス詳細解析の限界固有ひずみ法へ切替、パス集約(ランピング)、対称性活用

導入のはじめの一歩

🙋

溶接シミュを始めたいのですが、いきなり製品の大物構造からやるのは無謀でしょうか…。


🎓

無謀だね。おすすめの立ち上げは3段階。段1: ビードオンプレートで熱源校正の腕を作る(実測断面と±10%で合わせられるようになる)。段2: 標準継手(すみ肉・突合せの小型試験体)で変形・残留応力を実測と突き合わせ、自社材料・自社プロセスの精度相場を掴む。段3: 実構造へ固有ひずみ法で展開——段2までで作った継手データが固有ひずみライブラリになる。段1と2は数週間の投資だけど、これを飛ばした「いきなり大物」は、外れたときに原因が熱源・材料・拘束のどれか切り分けられず、結局やり直しになる。溶接シミュは校正という足場を積み上げる技術——ここは急がば回れだよ。
