Augmented Lagrangian法
理論と物理

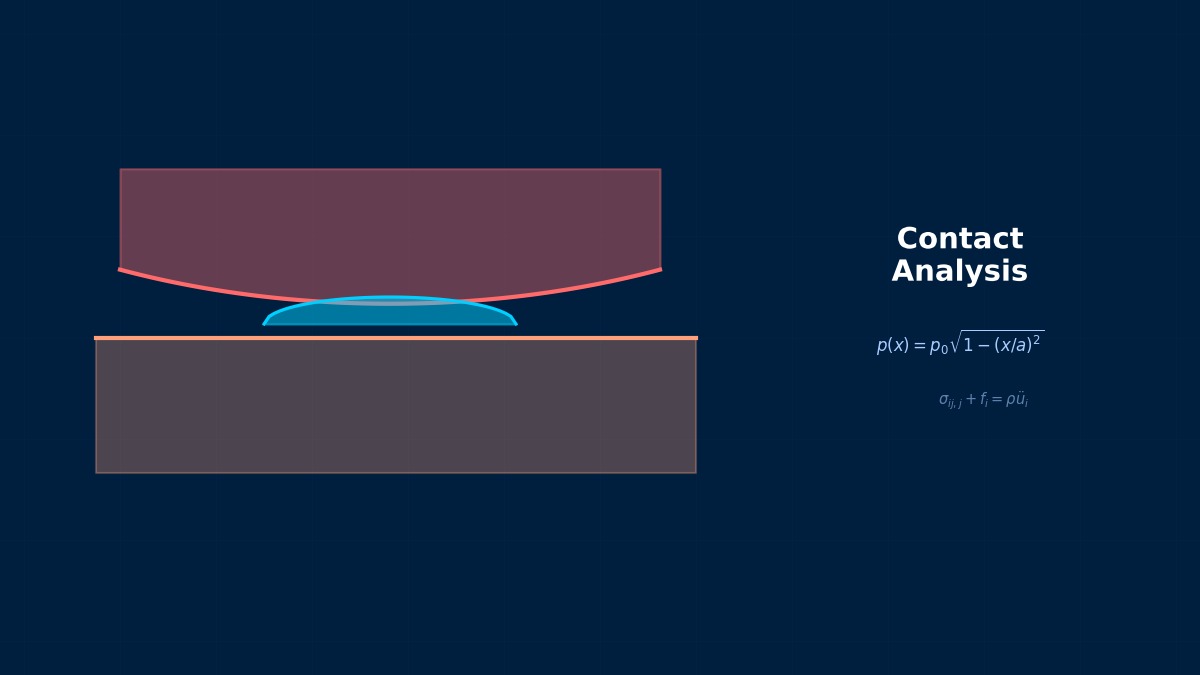

Augmented Lagrangian法とは
先生、Augmented Lagrangian法はペナルティ法とLagrange乗数法の「いいとこ取り」ですか？
まさにそう。ペナルティ法の簡単さとLagrange乗数法の貫通ゼロ精度を組み合わせた手法。
ペナルティ項 $k_p g_n$ に加えてLagrange乗数 $\lambda_n$ を反復的に更新する。反復を繰り返すと貫通がゼロに収束。
ペナルティ剛性 $k_p$ が小さくても、反復で貫通を減らせるんですね。
$k_p$ への依存性がペナルティ法より小さい。これが最大の利点。AnsysのデフォルトがAugmented Lagrangian。
まとめ
要点：
- ペナルティ＋反復的Lagrange更新 — いいとこ取り
- $k_p$への依存が小さい — ペナルティ法より安定
- 追加DOF不要 — Lagrange乗数法より効率的
- Ansysのデフォルト — 最も広く推奨される手法
Hestenes-Powell法1969年
拡張Lagrangian法（Augmented Lagrangian）は、1969年にM.R. HestenesとM.J.D. Powellが独立に発表したペナルティとLagrange乗数のハイブリッド手法だ。乗数を外部反復ごとに更新することで、純ペナルティ法の条件数悪化を回避しつつ、純乗数法の大規模連立方程式を回避できる。接触FEMへの応用は1980年代後半にSimoとLaursenが体系化した。
各項の物理的意味
- 慣性項（質量項）：$\rho \ddot{u}$、つまり「質量×加速度」。急ブレーキで体が前に投げ出された経験はありませんか？ あの「持っていかれる感じ」がまさに慣性力です。重い物体ほど動き出しにくく、動き出したら止まりにくい。地震で建物が揺れるのも、地面が急に動いたのに建物の質量が「置いていかれる」から。静解析ではこの項をゼロにしますが、それは「ゆっくり力をかけるから加速度は無視できる」という仮定です。衝撃荷重や振動問題では絶対に省略できません。
- 剛性項（弾性復元力）：$Ku$ や $\nabla \cdot \sigma$。ばねを引っ張ると「戻ろうとする力」を感じますよね？ あれがフックの法則 $F=kx$ であり、剛性項の本質です。では質問——鉄の棒とゴム紐、同じ力で引っ張るとどちらが伸びるでしょうか？ 当然ゴムです。この「伸びにくさ」がヤング率 $E$ であり、剛性を決めます。よくある勘違い：「剛性が高い＝強い」ではありません。剛性は「変形しにくさ」、強度は「壊れにくさ」で、別の概念です。
- 外力項（荷重項）：体積力 $f_b$（重力など）と表面力 $f_s$（圧力、接触力など）。こう考えてみてください——橋の上のトラックの重さは「中身全体にかかる力」（体積力）、タイヤが路面を押す力は「表面だけにかかる力」（表面力）。風圧、水圧、ボルトの締付力…すべて外力です。ここでありがちな失敗：荷重の方向を間違える。「引張」のつもりが「圧縮」になっていた——笑い話に聞こえますが、3D空間で座標系が回転していると実際に起こります。
- 減衰項：レイリー減衰 $C\dot{u} = (\alpha M + \beta K)\dot{u}$。ギターの弦を弾いてみてください。音は鳴り続けますか？ いいえ、徐々に小さくなりますよね。振動エネルギーが空気抵抗や弦の内部摩擦で熱に変わるからです。車のショックアブソーバーも同じ原理——わざと振動エネルギーを吸収して乗り心地を良くしています。もし減衰がゼロだったら？ 建物は地震の後いつまでも揺れ続けることになります。実際にはそうならないので、適切な減衰の設定が重要です。
仮定条件と適用限界
次元解析と単位系
| 変数 | SI単位 | 注意点・換算メモ |
|---|---|---|
| 変位 $u$ | m（メートル） | mm入力時は荷重・弾性率もMPa/N系に統一すること |
| 応力 $\sigma$ | Pa（パスカル）= N/m² | MPa = 10⁶ Pa。降伏応力との比較時に単位系の不一致に注意 |
| 歪み $\varepsilon$ | 無次元（m/m） | 工学歪みと対数歪みの区別に注意（大変形時） |
| 弾性率 $E$ | Pa | 鋼: 約210 GPa、アルミ: 約70 GPa。温度依存性に注意 |
| 密度 $\rho$ | kg/m³ | mm系ではtonne/mm³（= 10⁻⁹ tonne/mm³ for 鋼） |
| 力 $F$ | N（ニュートン） | mm系ではN、m系ではNで統一 |
数値解法と実装
Augmented Lagrangianの実装
アルゴリズム：
1. 初期の$\lambda = 0$でペナルティ法として解く
2. 貫通量 $g_n$ を確認
3. $\lambda$ を更新: $\lambda \leftarrow \lambda + k_p g_n$
4. 更新した$\lambda$で再度解く
5. $g_n$ が十分小さくなるまで反復
外側のループ（$\lambda$の更新）と内側のループ（Newton-Raphson）があるんですね。
二重の反復ループ。内側で平衡、外側で接触拘束を満たす。計算コストはペナルティ法の1.5〜2倍程度。
ソルバー設定
まとめ
乗数更新の反復スキーム
拡張Lagrangian接触では、外部ループでLagrange乗数λを更新し、内部ループで非線形有限要素解を解く2重反復構造を持つ。Laursen & Simho(1993年)の定式化では、乗数更新式 λ_{k+1} = λ_k + ε_N g_N（g_N:浸透量、ε_N:ペナルティ）を採用し、ε_Nを物理的なギャップ許容値から逆算して設定できるため、ペナルティ法よりも収束チューニングが直感的に行える。
線形要素（1次要素）
節点間を線形補間。計算コストは低いが、応力の精度が低い。せん断ロッキングに注意（低減積分やB-bar法で緩和）。
2次要素（中間節点付き）
曲線的な変形を表現可能。応力精度が大幅に向上するが、自由度は約2〜3倍に増加。推奨：応力評価が重要な場合。
完全積分 vs 低減積分
完全積分：過剰拘束（ロッキング）のリスク。低減積分：アワーグラスモード（零エネルギーモード）のリスク。適材適所で選択。
アダプティブメッシュ
誤差指標（ZZ推定量等）に基づく自動細分化。応力集中部の精度を効率的に向上。h法（要素分割）とp法（次数増加）がある。
ニュートン・ラフソン法
非線形解析の標準的手法。接線剛性マトリクスを毎反復更新。収束半径内で2次収束するが、計算コストが高い。
修正ニュートン・ラフソン法
接線剛性マトリクスを初期値または数反復毎に更新。各反復のコストは低いが、収束速度は線形的。
収束判定基準
力の残差ノルム: $||R|| / ||F_{ext}|| < \epsilon$（一般に $\epsilon = 10^{-3}$〜$10^{-6}$）。変位増分ノルム: $||\Delta u|| / ||u|| < \epsilon$。エネルギーノルム: $\Delta u \cdot R < \epsilon$
荷重増分法
全荷重を一度に負荷せず、小刻みに増加させる。弧長法（Riks法）は荷重-変位関係の極値点を越えて追跡可能。
直接法 vs 反復法のたとえ
直接法は「連立方程式を筆算で正確に解く」方法——確実だが大規模問題では時間がかかりすぎる。反復法は「当て推量を繰り返して正解に近づく」方法——最初は大雑把な答えだが、反復するたびに精度が上がる。辞書で言葉を探すとき、最初のページから順番に探す（直接法）より、見当をつけて開き、前後に調整する（反復法）方が効率的なのと同じ原理。
メッシュの次数と精度の関係
1次要素は「定規で曲線を近似する」——直線の折れ線で表現するため精度に限界がある。2次要素は「フレキシブルカーブ」——曲線的な変化を表現でき、同じメッシュ密度でも格段に精度が向上する。ただし、1要素あたりの計算コストは増えるため、トータルのコスト対効果で判断する。
実践ガイド
Augmented Lagrangianの実務
Ansysユーザーは無意識にAugmented Lagrangianを使っていることが多い。デフォルトが最も安定。
実務チェックリスト
航空エンジン翼フレッティング
GE Aviationは2008年頃からANSYS Mechanicalの拡張Lagrangian接触を用いてタービンブレードのダブテール部フレッティング摩耗解析を実施している。サイクル数10⁷回相当の繰り返し接触を累積損傷モデルと組み合わせて評価し、インコネル718製ブレードの摩耗深さを実測値±15μmの精度で再現。試験品製作コストを約30%削減した事例として学会発表された。
解析フローのたとえ
解析の流れは、実は料理とそっくりです。まず材料を買い出し（CADモデルの準備）、下ごしらえをして（メッシュ生成）、火にかけて（ソルバー実行）、最後に盛り付ける（後処理で可視化）。ここで大事な問いかけ——料理で一番失敗しやすい工程はどこでしょう？ 実は「下ごしらえ」なんです。メッシュの品質が悪いと、どんなに優秀なソルバーを使っても結果はめちゃくちゃになります。
初心者が陥りやすい落とし穴
あなたはメッシュ収束性を確認していますか？ 「計算が回った＝結果が正しい」と思っていませんか？ これ、実はCAE初心者が最も陥りやすい罠です。ソルバーは与えられたメッシュで「それなりの答え」を必ず返します。でもメッシュが粗すぎれば、その答えは現実から大きくずれている。最低3段階のメッシュ密度で結果が安定することを確認する——これを怠ると「コンピュータが出した答えだから正しいはず」という危険な思い込みに陥ります。
境界条件の考え方
境界条件の設定は、試験の「問題文を書く」のと同じです。問題文が間違っていたら？ どんなに正確に計算しても答えは間違いますよね。「この面は本当に完全固定なのか」「この荷重は本当に一様分布なのか」——現実の拘束条件を正しくモデル化することが、実は解析全体で最も重要なステップだったりします。
ソフトウェア比較
Augmented Lagrangianのツール
選定ガイド
ANSYS ALM実装の変遷
ANSYSは1990年代後半にAugmented Lagrange Method（ALM）をCONTA174/TARGE170要素のデフォルト接触アルゴリズムとして採用した。ANSYS 10.0（2005年）ではALMの収束判定基準が接触力ベースに改訂され、厚板の浸透問題が大幅に改善した。現行のANSYS Mechanical 2024では自動的にALMとペナルティ法を切り替える「program controlled」設定がデフォルトとなっている。
選定で最も重要な3つの問い
- 「何を解くか」：Augmented Lagrangian法に必要な物理モデル・要素タイプが対応しているか。例えば、流体ではLES対応の有無、構造では接触・大変形の対応能力が差になる。
- 「誰が使うか」：初心者チームならGUIが充実したツール、経験者ならスクリプト駆動の柔軟なツールが適する。自動車のAT車（GUI）とMT車（スクリプト）の違いに似ている。
- 「どこまで拡張するか」：将来の解析規模拡大（HPC対応）、他部門への展開、他ツールとの連携を見据えた選択が長期的なコスト削減につながる。
先端技術
Augmented Lagrangianの先端
変分的接触の最前線
2020年代に入り、拡張Lagrangian法をisogeometric analysis（IGA）と組み合わせた変分的接触定式化が活発に研究されている。Temizer(2022年)らはNURBSベースの接触面表現とALMを統合し、接触圧力の空間分布をC¹連続で表現することに成功した。従来要素では現れていた接触圧力のギザギザ（oscillation）が消失し、フレッティング疲労寿命予測の精度が実験値との差異20%以内に収まると報告されている。
トラブルシューティング
Augmented Lagrangianのトラブル
乗数更新発散の対処
拡張Lagrangian法の落とし穴は、ペナルティε_Nを大きく設定しすぎると乗数更新が振動発散することだ。2010年代のNastran SOL 401ユーザーから「乗数が10サイクルで±10⁸まで振れる」という報告が複数あった。対策はε_Nを接触面の局所剛性（E/h）の1/10以下に抑えること、かつ外部ループ収束判定にギャップ残差ノルム基準を加えることで、ほぼ確実に回避できる。
「解析が合わない」と思ったら
- まず深呼吸——焦って設定をランダムに変えると、問題がさらに複雑になる
- 最小再現ケースを作る——Augmented Lagrangian法の問題を最も単純な形で再現する。「引き算のデバッグ」が最も効率的
- 1つだけ変えて再実行——複数の変更を同時に行うと、何が効いたか分からなくなる。科学実験と同じ「対照実験」の原則
- 物理に立ち返る——計算結果が「重力に逆らって物が浮く」ような非物理的な結果なら、入力データの根本的な間違いを疑う
