MIMOアンテナ設計の電磁界解析
理論と物理
MIMOアンテナとは
MIMOアンテナって複数アンテナを近くに置くと干渉しないんですか？
それが最大の課題だ。MIMO（Multiple-Input Multiple-Output）は送受信に複数のアンテナ素子を使って通信容量を飛躍的に増やす技術だけど、素子間の相互結合（Mutual Coupling）をどう抑えるかが設計の核心になる。
具体的にどのくらい近くに置くんですか？
スマートフォンだと筐体サイズが150mm程度しかない。その中に4本も8本もアンテナを詰め込む。iPhone 14は4×4 MIMOで、あの小さな筐体に素子間アイソレーション15dB以上を確保している。デカップリング構造やDGS（Defected Ground Structure）を使って相互結合を下げるんだ。
15dBっていうのはどのくらいの意味なんですか？
Sパラメータで言うと $|S_{21}| < -15$ dB、つまりポート1に入力した電力のうちポート2に漏れるのは約3%以下ということだ。これを満たさないと各ストリームが独立にならず、MIMOの容量利得が得られない。Sub-6GHz帯の5G端末では $|S_{ij}| < -20$ dB を目標にする場合もある。
チャネル容量
MIMOにすると本当に通信速度が倍々で増えるんですか？
理論的にはそうだ。MIMOチャネル容量は次の式で表される：
ここで $\mathbf{H}$ は $N_r \times N_t$ のチャネル行列、$N_t$ は送信アンテナ数、$N_r$ は受信アンテナ数だ。理想的な無相関チャネルでは、$\min(N_t, N_r)$ に比例して容量が線形に増加する。
つまり4×4 MIMOなら理論上4倍速い？
理想的にはね。でも実際には伝搬環境の散乱が十分でないと、チャネル行列 $\mathbf{H}$ のランクが下がって容量は理論値より大きく低下する。例えば見通し環境（LOS）だとランクが1に近づいて、何本アンテナを増やしても容量はほとんど変わらない。だから「伝搬環境のシミュレーション」が素子設計と同じくらい重要なんだ。
各固有チャネルに分解した形で書くと：
$\lambda_i$ はチャネル行列の固有値で、各空間ストリームの品質を表す。固有値が全部同じ値（= 理想的な無相関）のとき容量が最大になる。
包絡相関係数（ECC）
ECCって何ですか？ 数値が小さいほどいいんですか？

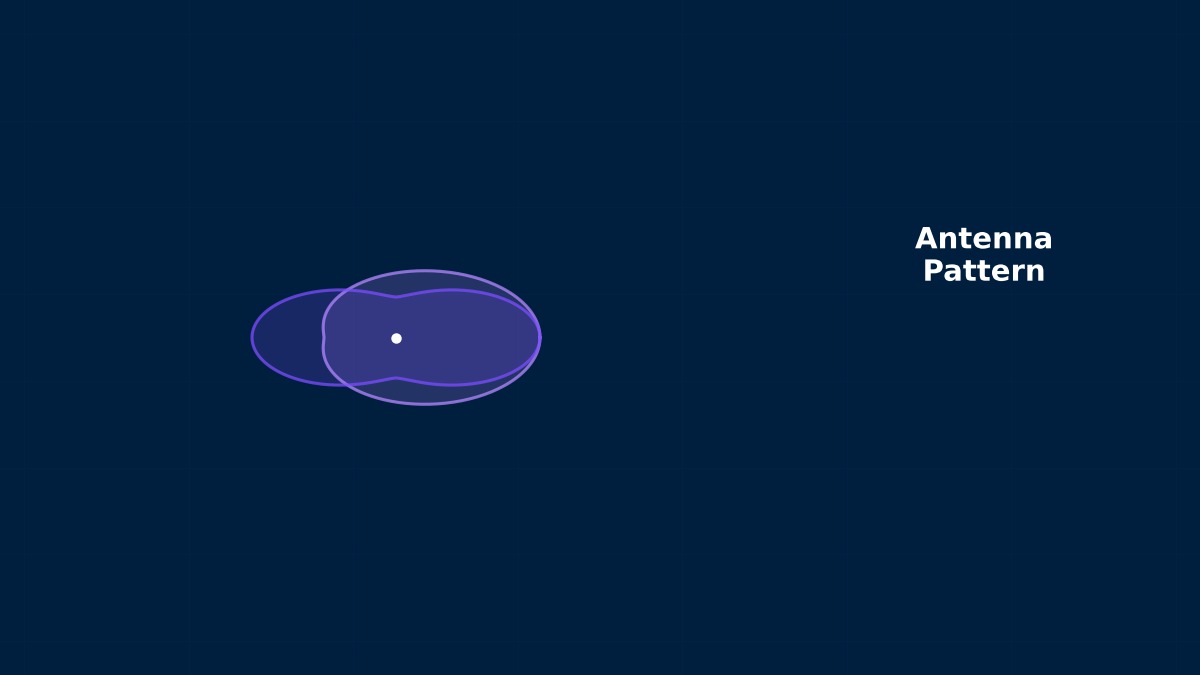

ECC（Envelope Correlation Coefficient）は、2つのアンテナ素子の放射パターンがどれだけ「似ているか」を定量化する指標だ。遠方界の放射パターンから計算する定義がこれ：
$\rho_e = 0$ ならパターンが完全に直交（最高のダイバーシティ性能）、$\rho_e = 1$ なら完全に相関（MIMOの利得なし）。
実用上はどのくらいの値を目指すんですか？
一般的なMIMO端末では $\rho_e < 0.5$ が必須条件。5G端末では $\rho_e < 0.1$ を目標にすることが多い。実務上はSパラメータから近似計算するほうが簡便で、均一伝搬環境の仮定のもとで：
この式は計算が軽いので設計段階でのスクリーニングに使える。ただし非均一な伝搬環境や偏波の寄与を正しく評価するなら遠方界パターンからの積分計算が必須だ。
TARC（Total Active Reflection Coefficient）
TARCって普通の反射係数と何が違うんですか？
通常のS11は1ポートだけ見た反射係数だけど、MIMOでは全ポートに同時に信号が入る。TARCは全ポートの相互作用を含んだ「実効的な反射係数」だ。Sパラメータ行列 $\mathbf{S}$ の固有値 $s_i$ を使って定義される：
$\Gamma_a^t < -10$ dB を帯域全体で満たすことが目標。TARCが悪いということは「全ポート同時使用時に帯域がシフトしている」ことを意味するので、シングルポートのS11だけで帯域を確認していると本番で帯域外になる罠がある。
えっ、じゃあS11だけ見て「OK」って思ってたら危ないんですか？
その通り。特に素子間距離が狭い端末設計では、アクティブインピーダンスが変わってS11が-10dBを満たしていてもTARCでは帯域外になることがある。HFSS やCST StudioではTARCのポスト処理機能があるから、必ずチェックしたほうがいい。
Sパラメータとアイソレーション
Sパラメータ行列ってMIMOだとどう見ればいいんですか？
$N$ 素子のMIMOアンテナでは $N \times N$ のSパラメータ行列を扱う。対角要素 $S_{ii}$ が各素子の反射特性（インピーダンス整合）、非対角要素 $S_{ij}$ ($i \neq j$) が素子間の結合（アイソレーション）を表す。
| パラメータ | 意味 | 目標値 |
|---|---|---|
| $S_{ii}$ | ポート $i$ の反射係数 | $< -10$ dB（帯域内） |
| $S_{ij}$（$i \neq j$） | ポート間結合（アイソレーション） | $< -15$ dB（推奨 $< -20$ dB） |
| TARC | 全ポート同時給電時の反射 | $< -10$ dB |
| ECC $\rho_e$ | 放射パターンの相関 | $< 0.5$（推奨 $< 0.1$） |
| 放射効率 $\eta$ | 入力電力に対する放射電力比 | $> 50\%$（推奨 $> 70\%$） |
マクスウェル方程式とMIMO
結局MIMOアンテナの解析って、どの方程式を解いているんですか？
基本はマクスウェル方程式だ。高周波アンテナ解析では時間調和場を仮定して、波動方程式の形に帰着させる：
ここで $k_0 = \omega\sqrt{\mu_0\varepsilon_0}$ は自由空間の波数。MIMOの場合、各ポートを順番に励振してSパラメータ行列を求める。$N$ ポートなら最低 $N$ 回の求解が必要だけど、HFSSの適応メッシュ法やCST StudioのFDTDでは効率的に複数ポートを処理できる。
MIMOの「ありえない」理論が現実になるまで
MIMOの理論的基盤は、1990年代後半にAT&Tベルラボのフォシーニ（Foschini）とテルスター社のグレスク（Gans）が独立に発表した。「散乱が豊富な環境では送受信アンテナを増やすほど容量が線形に増える」という衝撃的な結果を示したが、当初は「そんな都合のいい話があるか」と懐疑的な反応も多かった。しかし2000年代にIEEE 802.11n（Wi-Fi 4）がMIMOを採用してからは一気に普及し、今や小学生のタブレットにまでこの理論が生きている。「ありえない」と思われた理論が本物だったケースの典型例だ。
ECC・TARC・チャネル容量の物理的意味
- チャネル容量 $C$：MIMOシステムが達成可能な最大情報伝送レートの理論上限。【たとえ】道路で言えば「車線の数×各車線の制限速度」に相当。SISOは1車線、4×4 MIMOは理想的には4車線。ただし各車線が渋滞していなければの話。
- ECC $\rho_e$：放射パターンの直交性を測る指標。2本のアンテナが同じ方向に同じ偏波で放射していれば相関が高くMIMOの利点がない。【たとえ】オーケストラで全員が同じ楽器を弾いているようなもの。異なる楽器（= 直交パターン）が揃ってこそ豊かなハーモニー（= 高いチャネル容量）になる。
- TARC：全ポート同時動作時の実効反射係数。S11だけでは見えない「他ポートからの干渉込みの帯域特性」を評価する。【たとえ】カラオケで1人で歌うと上手く聞こえるのに、全員同時に歌うとハウリングする。それを数値化したもの。
- アイソレーション $|S_{ij}|$：あるポートに入力した電力がどれだけ他ポートに漏れるかの指標。15dBなら漏洩は約3%、20dBなら約1%。
MIMOチャネルモデルの仮定と限界
- 無相関散乱仮定：チャネル行列 $\mathbf{H}$ の各要素が独立同分布（i.i.d.）であること。リッチスキャッタリング環境で成立するが、見通し環境（LOS）ではランクが低下する。
- 狭帯域仮定：チャネルが周波数的にフラットであること。広帯域システムではOFDM等と組み合わせてサブキャリアごとにMIMOを適用する。
- 完全CSI仮定：受信側（場合により送信側も）がチャネル行列を完全に知っていること。実際にはパイロット信号による推定誤差がある。
- 等方的伝搬仮定：ECC近似式（Sパラメータ版）は全方向から均一にマルチパスが到来する仮定。実環境ではクラスタ構造を持つため、遠方界パターンからの積分計算が正確。
数値解法と実装
FEM定式化（周波数領域）
MIMOアンテナの解析って、FEMだとどうやるんですか？
HFSSが代表的なFEMソルバーだ。波動方程式をNedelec（辺）要素で離散化する。辺要素を使う理由は、電界の接線成分の連続性を自動的に満たし、スプリアスモード（非物理的な偽の解）を排除できるからだ。
ここで $\mathbf{N}_i$ は辺要素の基底関数（Whitney 1-form）。MIMOの場合、ポートごとに右辺ベクトル $\{b_i\}$ を変えて求解し、各列がSパラメータの1列に対応する。
HFSSの「適応メッシュ」ってどういう仕組みですか？
HFSSは解いた後にSパラメータの変化量を評価して、変化が大きい領域のメッシュを自動的に細分化して再計算する。この「Adaptive Meshing」のおかげで、ユーザーがメッシュ収束を手動で確認しなくても精度が保証される。ただしMIMOアンテナでは素子間のギャップやフィード構造にメッシュが集中するので、初期メッシュが粗すぎると適応パスの回数が膨大になる。最初からフィード構造周辺に $\lambda/20$ 程度のシードメッシュを入れておくと効率的だ。
FDTD法（時間領域）
CST Studioが使うFDTD法はFEMとどう違うんですか？
FDTD（Finite-Difference Time-Domain）はマクスウェル方程式を時間・空間ともに差分で直接解く。Yeeセルと呼ばれる千鳥格子上で電界Eと磁界Hを交互に更新する陽解法だ。
FEMとの大きな違いは1回の計算で広帯域特性が得られること。ガウスパルスで励振して時間応答を取得し、FFTでSパラメータの周波数特性に変換する。MIMOの場合は各ポートを順に励振する必要があるけど、時間領域解析なので帯域の両端をカバーする周波数点をいちいち解き直す必要がない。
じゃあFDTDのほうが便利なんですか？
広帯域解析では有利だけど、曲面形状の近似精度がFEMより劣る。直交格子なので曲線的なアンテナ形状がギザギザになる（ステアケーシング）。CST Studioはサブセルテクニック（PBA: Perfect Boundary Approximation）で緩和しているけど、パッチアンテナの円偏波特性のような繊細な解析ではFEMのほうが正確な場合が多い。
モーメント法（MoM）
MoMはMIMOアンテナに使えるんですか？
MoMは導体表面の電流分布だけを未知数にするので、自由空間中のワイヤアンテナやプリント基板上のアンテナでは非常に効率がいい。FEKOやAltair FEKO、IE3Dなどが有名だ。ただしMIMO端末のように誘電体筐体や人体ファントムを含む場合は、体積積分方程式との組み合わせ（VIE-MoM）が必要になり、計算コストが跳ね上がる。
実務的には初期設計はMoMで高速にパラメータスイープ → 最終検証はFEMまたはFDTDで筐体・人体を含めたフルモデル解析というフローが多い。
メッシュ戦略
MIMOアンテナのメッシュで特に気をつけるところってどこですか？
MIMO特有のメッシュ要件は「素子間のギャップ領域」と「デカップリング構造」の2つだ。
| 領域 | 推奨メッシュサイズ | 理由 |
|---|---|---|
| アンテナ素子表面 | $\lambda/20$ 以下 | 電流分布の正確な表現 |
| フィード構造（マイクロストリップ、CPW等） | $\lambda/30$ 以下 | インピーダンス整合の精度 |
| 素子間ギャップ | ギャップ幅の $1/5$ 以下 | 相互結合の正確な評価 |
| DGSスロット | スロット幅の $1/4$ 以下 | バンドストップ特性の再現 |
| 吸収境界（PML） | $\lambda/10$ 程度 | 過度の細分化は無駄 |
境界条件と吸収層
アンテナ解析では境界条件がすごく重要って聞いたんですけど…
アンテナは開放空間に放射する構造だから、計算領域の打ち切りが最重要課題だ。PML（Perfectly Matched Layer）が標準で、入射波を理論上無反射で吸収する人工的な吸収層を計算領域の外周に配置する。
MIMOでは複数素子が異なる方向に放射するので、PMLの配置に偏りがあると特定素子のSパラメータだけ精度が悪化する。解析領域はアンテナ構造から全方向に $\lambda/4$ 以上の余裕を持たせて、PMLは8〜12層が推奨だ。
FEM vs FDTD vs MoMの使い分け
これら3つの数値手法は「写真撮影」に例えるとわかりやすい。FEMは一眼レフカメラ——特定の被写体（周波数点）を高精細に撮れるが、パノラマ（広帯域）には何枚も撮る必要がある。FDTDはビデオカメラ——一度の録画で動きの全体（広帯域応答）を記録できるが、解像度は一眼レフに劣る。MoMはスケッチ画——輪郭（導体表面電流）だけ描くので超高速だが、背景（誘電体内部の場分布）は苦手。目的に応じて使い分けるのが鍵だ。
実践ガイド
MIMO設計フロー
MIMOアンテナの設計って、何から始めればいいんですか？
MIMOアンテナの設計は大きく5つのステップで進める：
- 要件定義：周波数帯、素子数、筐体サイズ、ECC/アイソレーション目標値、SAR制限
- 単素子設計：まず1素子でインピーダンス整合と放射パターンを最適化。パッチ、PIFA、スロットなど基本形状を選定
- MIMO配置：複数素子を筐体内に配置。偏波・パターン・空間ダイバーシティを意識した配置
- デカップリング設計：DGS、ニュートラライゼーションライン、EBG構造等で素子間結合を低減
- フルモデル検証：筐体＋人体ファントムを含むフルモデルでECC、TARC、SAR、放射効率を評価
単素子設計は普通のアンテナ設計と同じですか？
基本は同じだけど、MIMO特有の注意点がある。単素子の時点で放射パターンの直交性を意識しておくことが重要だ。例えば4素子MIMOなら、素子ごとに偏波や指向性を変えて、ECCが低くなるように設計する。iPhone等ではフレーム全周にPIFA（Planar Inverted-F Antenna）を分散配置して、自然にパターンダイバーシティを実現している。
デカップリング手法
素子間の干渉を下げる方法ってどんなものがあるんですか？
主要なデカップリング手法をまとめるとこうなる：
| 手法 | 原理 | 改善量（典型値） | 適用例 |
|---|---|---|---|
| ニュートラライゼーションライン | 素子間にストリップを挿入し、結合電流を打ち消す | 10〜15 dB改善 | PIFAペア |
| DGS（次節で詳述） | グラウンドにスロットを刻みバンドストップ特性を生成 | 8〜20 dB改善 | パッチMIMO |
| EBG（Electromagnetic Band Gap） | 周期構造で表面波を遮断 | 10〜25 dB改善 | パッチアレイ |
| デカップリングネットワーク（DN） | 180度結合器等で結合電力を吸収 | 15〜25 dB改善 | 基地局アンテナ |
| 偏波ダイバーシティ | 直交偏波の素子配置 | 本質的にアイソレーション確保 | クロスダイポール |
| パターンダイバーシティ | 異なる指向性を持つ素子配置 | ECC直接低減 | 端末フレーム配置 |
DGS（Defected Ground Structure）
DGSってグラウンドに穴を開けるだけなんですか？
「穴を開ける」というよりは「グラウンドに共振スロットを刻む」というイメージだ。ダンベル型、H型、I型、U型などの形状があり、スロットが持つ共振周波数帯でバンドストップフィルタとして機能する。つまり、素子間を結合する表面電流が流れようとしても、DGSスロットの共振帯ではそこで電流が遮断される。
設計のポイントは：
- DGSの共振周波数をMIMO動作帯域に合わせること。スロット長 $\approx \lambda_g/2$（$\lambda_g$はグラウンド上の実効波長）が目安
- スロット幅を広げるとバンドストップ帯域が広がるが、グラウンドの電流経路が大きく変わりアンテナ性能に影響する
- DGSは裏面放射を生じるのでバックローブが増加する。端末設計ではSAR増加に注意
人体ファントム解析
スマホのMIMOアンテナって、手で持つと性能が変わりますよね？
劇的に変わる。人体は60〜70%が水分で、2.4GHz帯での比誘電率は約40、誘電正接は約0.3。つまりアンテナの近くに損失の大きな誘電体が来ることになる。
実測では手で握るだけで放射効率が50%以上低下し、パターンも大きく歪む。さらに頭部を近づけると特定素子のSパラメータが大きくシフトして、自由空間では問題なかったECCが0.5を超えることもある。
だからMIMOアンテナの設計では必ず人体ファントムモデル込みのフルウェーブ解析を行う。HFSSやCSTには標準のSAMファントム（頭部）やハンドモデルが用意されている。SAR（比吸収率）の規制値もチェック対象で、1g平均1.6W/kg（FCC）または10g平均2W/kg（ICNIRP）を満たす必要がある。
実務上の注意点
MIMO解析で現場のエンジニアがよくやる失敗ってありますか？
iPhone 14のMIMOアンテナ設計の凄さ
iPhone 14は高さ約147mm×幅71mmの筐体に4×4 MIMOアンテナを搭載し、Sub-6GHz帯（n77/n78: 3.3〜4.2GHz）で全素子のアイソレーションを15dB以上確保している。ステンレスフレーム自体をアンテナの放射体として利用し、フレームの切れ目（スリット）でセグメント化することで、各セグメントが異なる偏波・パターン特性を持つ素子として機能する。さらに筐体内のDGSとニュートラライゼーションラインでグラウンド電流を制御している。この設計は特許文献だけで数十件にのぼる。限られた筐体サイズでの究極のMIMO設計例と言える。
MIMOのアイソレーション設計は「防音室」に似ている
複数の楽器を同じ部屋で同時に録音しようとすると、マイク間で音が混ざる（= 相互結合）。高品質に録音するには、楽器間に吸音材を置く（= DGS/EBG）、楽器ごとにマイクの向きを変える（= パターンダイバーシティ）、異なる周波数帯の楽器を組み合わせる（= 偏波ダイバーシティ）といった対策を行う。MIMOアンテナの素子間デカップリングは、まさにこの「防音室設計」と同じ発想だ。
ソフトウェア比較
MIMO対応ツール比較
MIMOアンテナの解析に使えるソフトって、どれが一番いいんですか？
「一番」は用途によるけど、主要ツールの比較をまとめよう：
| ツール | 手法 | MIMO特化機能 | 強み | 弱み |
|---|---|---|---|---|
| Ansys HFSS | FEM（周波数領域） | TARC/ECC自動計算、SAR、適応メッシュ | 曲面精度高、アダプティブメッシュ | 広帯域は周波数点ごとに計算 |
| CST Studio Suite | FDTD（時間領域）+ FEM | TARC/ECC、SARウィザード、人体ファントム | 広帯域解析が1回で可能 | 曲面近似にPBA必要 |
| Altair FEKO | MoM + FDTD + FEM | ハイブリッド解法、大規模アレイ | MoMで高速初期設計 | 複雑な筐体構造は追加手法必要 |
| COMSOL RF Module | FEM | マルチフィジクス連成 | 熱・構造との連成解析 | 大規模MIMO専用機能は限定的 |
| Keysight ADS + EMPro | MoM + FEM | 回路-EM連成（コデザイン） | 給電回路込みの統合設計 | 放射パターン精度はHFSS/CSTに劣る |
選定の指針
結局どれを選べばいいですか？
判断基準は3つ：
- 素子数とモデル規模：2〜4素子ならHFSSかCST。Massive MIMO（64素子以上）ならFEKOのMoMが計算効率で有利
- 帯域幅：UWBや5G mmWaveのような広帯域設計ならCST StudioのFDTDが1回の計算で済むので効率的
- 連成解析の必要性：アンテナの熱設計（放熱解析との連成）やフレキシブル基板の変形を考慮するならCOMSOLやHFSS+Mechanical
実務ではHFSSとCST Studioの両方を持っている企業が多い。初期設計のパラメトリックスイープにCST StudioのFDTD、最終検証にHFSSのFEMという使い分けが一般的だ。
HFSS vs CSTの「宗教戦争」
アンテナ設計者の間では「HFSS派」と「CST派」の論争が昔からある。まるでEmacs対Vimのようなものだ。FEM（HFSS）は精度に定評があり論文投稿時の「ゴールドスタンダード」扱い。FDTD（CST）は広帯域で速く、時間領域での直感的な理解がしやすい。実は2019年頃からHFSSにもFDTDソルバーが追加され、CSTにもFEMソルバーがあるので、技術的な差は縮まっている。最終的には「慣れたツールが最強」という身も蓋もない結論に落ち着くことが多い。
先端技術
Massive MIMO
5GのMassive MIMOって、普通のMIMOと何が違うんですか？
素子数の桁が違う。通常のMIMOが2〜8素子なのに対して、Massive MIMOは64〜256素子以上のアレイを使う。5G基地局では64T64R（64送信64受信）が標準構成だ。
CAE解析の観点では「フルウェーブで64素子をそのまま解く」のは計算コストが膨大になるので、以下の近似手法が重要：
- インフィニットアレイ近似：周期境界条件で1素子だけ解き、無限アレイの特性を近似
- 有限×無限アレイ法：端部効果を考慮するために外周数列だけフルウェーブで解く
- ドメイン分割法：アレイを小ブロックに分割し、ブロック間の結合をSパラメータ行列で接続
- 高速多極子法（FMM）：MoMの計算量を $O(N^2)$ から $O(N \log N)$ に削減
RIS（Reconfigurable Intelligent Surface）
RISって最近よく聞きますけど、MIMOとどう関係するんですか？
RIS（再構成可能知的表面）は壁面などに設置した大面積のメタサーフェスで、入射電波の反射方向をリアルタイムに制御する技術だ。Massive MIMOと組み合わせることで、見通し外（NLOS）環境でもチャネルランクを上げてMIMO容量を向上させる。
CAE的には「数百〜数千のユニットセルを持つ周期構造の電磁界解析」が必要になる。各ユニットセルにPINダイオードやバラクタが入っており、バイアス電圧で反射位相を0〜360度制御する。フルウェーブ解析ではフロケモードを使ったユニットセル解析と、有限アレイとしてのエッジ効果解析の2段階が一般的だ。
機械学習支援設計
最近はAIでアンテナ設計するって本当ですか？
完全にAI任せではないけど、機械学習がMIMOアンテナ設計を加速しているのは確かだ：
- サロゲートモデル：フルウェーブ解析の結果を数百ケース学習し、ニューラルネットで瞬時に近似計算。パラメータ最適化のループを1000倍以上高速化
- 逆設計：目標のSパラメータやECC特性を入力すると、最適なアンテナ形状を生成するGAN（敵対的生成ネットワーク）ベースの手法
- トポロジー最適化：ピクセルベースでアンテナ形状を自由に探索する手法に深層強化学習を適用。人間が思いつかない形状が出てくることがある
ただし物理的な妥当性の検証はフルウェーブ解析で行う必要があり、「機械学習 + CAE」のハイブリッドが現実的なアプローチだ。
トラブルシューティング
アイソレーション不足
$|S_{21}|$ が -12dBくらいで全然目標の -15dB に届かないんですけど…
素子間結合の経路は主に3つある：
- 空間結合：放射波が直接隣の素子に入射 → 素子間距離を $\lambda/2$ 以上に確保。端末設計では困難なので偏波ダイバーシティで対処
- グラウンド電流結合：共通グラウンドを通じた表面電流 → DGSやEBG構造でグラウンド電流を遮断
- 表面波結合：基板内の表面波モード → 基板の誘電率を下げる、厚さを薄くする、ビアフェンスで遮断
まずCST StudioやHFSSでグラウンド面の表面電流分布をプロットし、結合の主要経路がどれかを特定するのが最優先。原因がわからないまま対策を打っても効果がない。
ECC悪化
自由空間ではECC 0.05だったのに、筐体を入れたら0.6になりました…
よくあるケースだ。原因と対策：
- グラウンド共振モード：筐体（グラウンドプレーン）のサイズが $\lambda/2$ 付近だと特定周波数でグラウンド自体が共振し、全素子のパターンが似てしまう → グラウンドスロットで共振モードを分断
- 人体による偏波回転：手や頭で偏波特性が変わり、直交だった2素子の偏波が平行に近づく → 複数の握り方パターンでロバストな設計
- ケーシングの影響：プラスチック筐体の誘電率（$\varepsilon_r \approx 3$）でパターンが歪む → 筐体材料のSパラメータをモデルに含める
収束失敗
HFSSで適応メッシュが10パス回しても収束しないんですけど…
MIMOアンテナの適応メッシュ収束失敗は大体3つのパターンに分けられる：
- フィード構造が未解像：マイクロストリップやCPWのフィードライン幅が0.2mmなのに初期メッシュサイズが1mmだと、メッシュ適応が追いつかない → フィード周辺に Local Mesh Operation で $\lambda/30$ のシードを入れる
- PMLと放射体が近すぎる：PMLまでの距離が $\lambda/4$ 未満だとPML内に高次モードが残留 → エアボックスを拡大
- ポートの設定ミス：Wave Portのサイズが小さすぎると高次モードが励振され、Sパラメータが不安定になる → ポート幅をストリップ幅の5〜10倍に拡大
測定との不一致
シミュレーションと測定で共振周波数が200MHzもずれるんですけど…
MIMO測定で共振周波数がずれる原因は：
- 基板誘電率のばらつき：FR-4は公称 $\varepsilon_r = 4.4$ だが実際は4.0〜4.8まで変動する。高精度が必要ならRogers社のような管理された基板材料を使う
- 測定ケーブルの影響：同軸ケーブルがアンテナの一部として動作する。必ずフェライトコアかバランを使い、ケーブル放射を抑制
- 非給電ポートの終端：MIMOアンテナの測定では、非給電ポートを50Ωで正確に終端する。開放のままだと結合特性が全く変わる
- はんだ・コネクタの寄生成分：SMAコネクタの寄生インダクタンスが高周波で無視できない → de-embeddingを実施
共振周波数が200MHz以上ずれる場合は、まず基板材料の誘電率を疑い、$\varepsilon_r$ を測定値に置き換えて再計算するのが定石だ。
MIMO解析で最も多い3つの落とし穴
- 「S11が-20dBだからOK」 → TARCやアクティブSパラメータで見ると帯域外になっている場合がある。必ず全ポート同時給電の評価を行う。
- 「ECCが低いから大丈夫」 → Sパラメータ版のECC近似式は均一伝搬環境の仮定。実環境ではECCが悪化する可能性があり、遠方界パターンからの計算で確認が必要。
- 「シミュレーションで完璧だったのに実測でダメ」 → 測定系のケーブル、コネクタ、基板材料のばらつきを考慮していない。設計段階で $\pm 5\%$ のパラメトリック感度分析を行い、ロバスト性を確保する。
