水电解仿真 — 故障排除指南
更充实的内容可在 electrolysis.html 查看。
故障排除
先生的说明很容易理解！水电解仿真的疑惑消散了。
常见错误与对策
先生也在水电解仿真中熬夜调试过吗？（笑）
1. 收敛失败
收敛失败具体是什么意思？
症状：求解器未在指定迭代次数内收敛，异常终止
可能的原因：
- 网格质量不足（过度扭曲的单元）
- 材料参数设置不当
- 初始条件不适当
- 非线性过强（荷载步不足）
对策：
- 执行网格质量检查（长宽比、雅可比行列式）
- 确认材料参数的单位制
- 分割荷载为多个步骤（增加子步数）
- 放宽收敛判定标准（但要注意精度）
也就是说，在收敛失败的地方马虎，后面就会吃大亏啊。我要牢记在心！
2. 非物理的结果
接下来是非物理的结果。具体内容是什么呢？
症状：应力/位移/温度等呈现非物理的不现实值
可能的原因：
- 边界条件设置错误
- 单位制混在（SI单位与工程单位混淆）
- 单元类型选择不当
- 存在应力奇点
对策：
- 确认反作用力之和（力的平衡）
- 确认单位制的一致性
- 重新考虑单元类型的适当性
- 移除奇点或进行子模型化
前辈说的「收敛失败一定要好好做」的意思终于明白了。
3. 计算时间超额
计算时间超额具体是什么意思？
症状：计算耗时超过预想时间数倍
对策：
- 优化网格的粗密分布
- 利用对称性（1/2、1/4模型）
- 优化求解器设置（迭代法、预处理的选择）
- 利用并行计算
4. 内存不足
请讲解一下「内存不足」！
症状：内存不足错误
前辈说的「收敛失败一定要好好做」的意思终于明白了。
对策：
- 使用超大核心求解法
- 缩减网格规模
- 确认使用64位求解器
- 增加内存分配
哦～收敛失败的讲述，超级有意思！请继续给我讲更多。
求解器别错误信息
我想更详细地了解计算背后发生了什么！
| 工具名 | 开发方/现在 | 主要文件格式 |
|---|---|---|
| COMSOL Multiphysics | COMSOL AB | .mph |
| ANSYS Mechanical（旧ANSYS Structural） | ANSYS Inc. | .cdb, .rst, .db, .ans, .mac |
| Simcenter STAR-CCM+ | Siemens Digital Industries Software | .sim, .java, .csv |
| ANSYS Fluent | ANSYS Inc. | .cas, .dat, .msh, .jou |
Nastran代表性错误
代表性错误具体是什么意思？
Abaqus代表性错误
请讲解一下「代表性错误」！
原来如此。那么只要工具名做好了，基本上就没问题了？
调试的流程图
先生也在水电解仿真中熬夜调试过吗？（笑）
1. 确认和分类错误信息
3. 用简化模型重现测试
4. 通过逐步复杂化确定问题位置
5. 修正和重新分析
6. 确认结果的合理性
也就是说，在错误信息的确认的地方马虎，后面就会吃大亏啊。我要牢记在心！
质量保证的检查清单
教科书里没有的「现场的智慧」有吗？
哎呀，水电解仿真真是深奥啊…… 不过多亏先生的讲述，我算是整理好头绪了！
嗯，势头不错！实际动手操作是最好的学习。有不明白的地方随时问我。

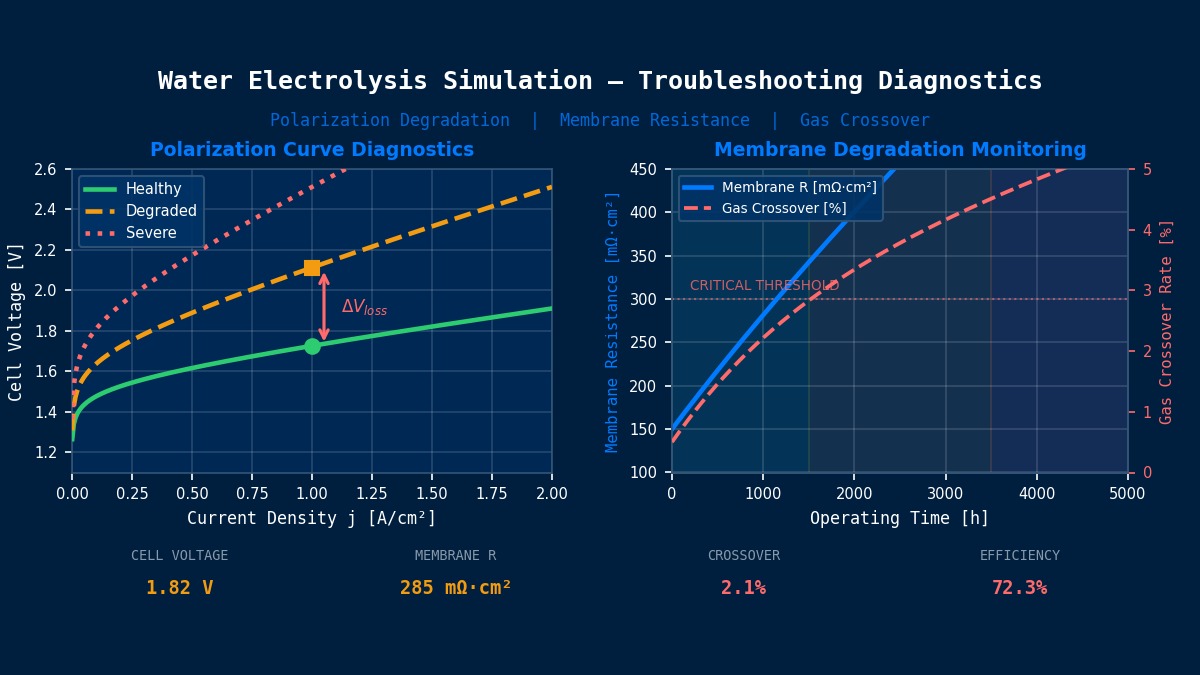

「电压突然上升」——水电解装置的早期劣化分析
水电解装置运行中出现「单元电压突然上升」的麻烦时，现场往往很困惑。在输出相同的情况下，消耗功率却增加了——这是效率急剧下降的信号。常见的原因有3种：①电极催化剂的中毒（电解水中的杂质离子吸附在催化剂表面导致活性下降），②离子交换膜劣化导致内部电阻增大，③气泡固着在电极上导致有效反应面积减少的气体停滞现象。进行仿真故障排除时，首先要计算单元电压的内容（激活过电压、欧姆损失、浓度过电压），分别确定「哪里变大了」，这才是出发点。与EIS（电化学阻抗谱）的实测值对比会让原因更加清晰。
