电解槽仿真 — 故障排除指南
更充实的内容请在 electrolysis-sim.html 中查看。
故障排除
哦，是这样啊！电解槽仿真就是这样的机制呢。
常见错误和对策
先生也经历过电解槽仿真的熬夜调试吗？（笑）
1. 收敛失败
收敛失败具体是什么意思？
症状: 求解器未能在指定迭代次数内收敛并异常终止
可能原因:
- 网格质量不足（过度扭曲的单元）
- 材料参数设置不当
- 不适当的初始条件
- 非线性性过强（缺少荷载分步）
对策:
- 执行网格质量检查（纵横比、雅可比矩阵）
- 检查材料参数的单位制
- 将荷载分成多个步骤（增加子步数）
- 放松收敛判定标准（但需注意精度）
也就是说，如果在收敛失败这一步掉以轻心，之后会吃苦头啊。铭记在心！
2. 非物理的结果
接下来是非物理的结果的话题。具体是什么内容？
症状: 应力/位移/温度等物理上不切实际的值
可能原因:
- 边界条件设置错误
- 单位制混用（SI单位与工程单位混淆）
- 不适当的单元类型选择
- 应力奇点存在
对策:
- 验证反力总和（力的平衡）
- 检查单位制一致性
- 重新检查单元类型的适切性
- 消除奇点或进行子模型分析
前辈说过"收敛失败一定要做好"，现在明白那个意思了。
3. 计算时间超期
计算时间超期具体是什么意思？
症状: 计算耗时为预期时间的数倍
对策:
- 优化网格的粗密分布
- 利用对称性（1/2, 1/4模型）
- 优化求解器设置（迭代法、预处理的选择）
- 使用并行计算
4. 内存不足
"内存不足"请给我讲讲！
症状: Out of Memory 错误
前辈说过"收敛失败一定要做好"，现在明白那个意思了。
对策:
- 使用核外求解法
- 减少网格规模
- 确认使用64位版求解器
- 增加内存分配
哦～，收敛失败的话题，超级有意思！请再多讲讲。
求解器别错误提示
想更详细地了解计算背后发生了什么！
| 工具名 | 开发商/现在 | 主要文件格式 |
|---|---|---|
| COMSOL Multiphysics | COMSOL AB | .mph |
| Ansys Fluent | Ansys Inc. | .cas, .dat, .msh, .jou |
| Simcenter STAR-CCM+ | Siemens Digital Industries Software | .sim, .java, .csv |
| Ansys Mechanical（原ANSYS Structural） | Ansys Inc. | .cdb, .rst, .db, .ans, .mac |
Nastran代表性错误
代表性错误具体是什么意思？
Abaqus代表性错误
"代表性错误"请告诉我！
明白了。那工具名做好了的话，首先就没问题了？
调试流程图
先生也经历过电解槽仿真的熬夜调试吗？（笑）
1. 检查并分类错误信息
3. 用简化模型进行再现测试
4. 逐步复杂化以确定问题位置
5. 修正与重新分析
6. 验证结果的合理性
也就是说，如果在检查错误信息这一步掉以轻心，之后会吃苦头啊。铭记在心！
质量保证检查清单
教科书里没有的"现场智慧"有吗？
真的啊，电解槽仿真的深度… 但多亏了先生的解释，总算整理好了！
嗯，做得不错啊！ 实际操作才是最好的学习。有不明白的地方随时问我。
"不收敛"的真面目——电化学分析独有的绊脚石

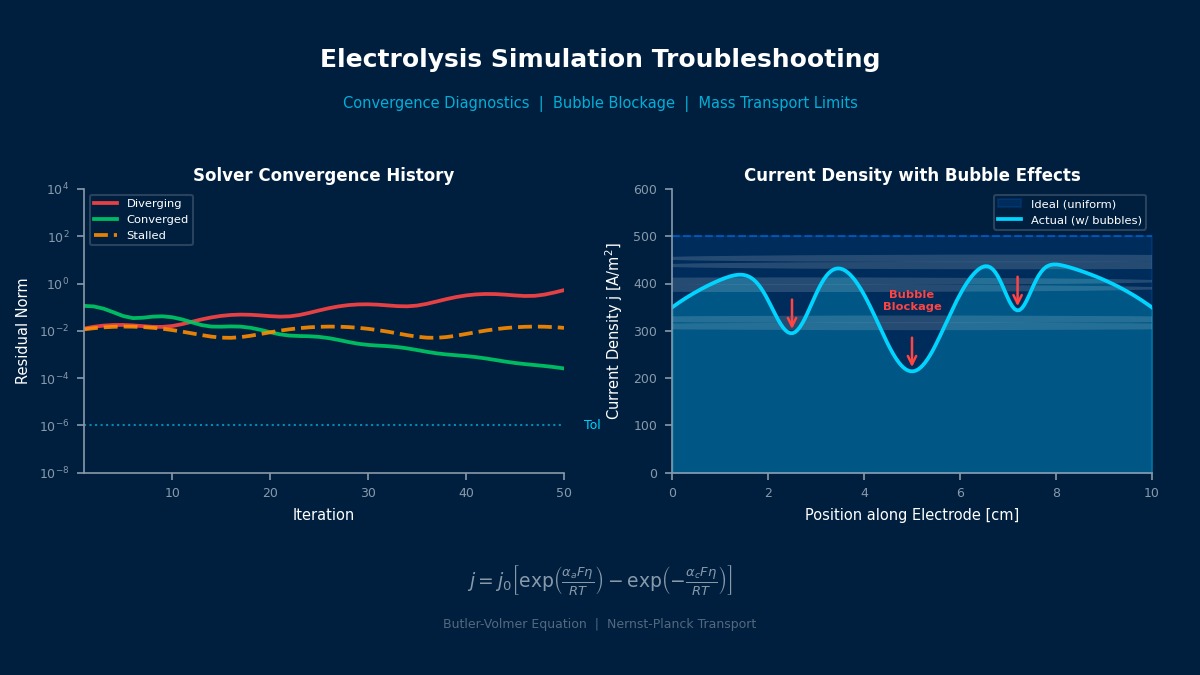

电解槽仿真故障中，关于"不收敛"的咨询非常多，但原因与结构解析和流体解析略有不同。电化学分析中特别棘手的是Butler-Volmer方程的非线性性。当过电位增大时，反应电流会指数级急速增加，所以初值设置不好的话，牛顿法会一下子飘过头导致发散。有效的对策是"电流的缓慢升压"——最初将施加电流设为设定值的10%，用50个步骤缓慢升至100%。另外，伴随气泡发生的模型中，电解液的局部导电率变化会急剧改变电场分布，进一步加剧收敛的困难。"先用不含气泡、导电率恒定的简化模型使其收敛，然后逐步加入更符合现实的条件"这个调试方法，是电化学CAE老手们几乎全部在实践的必胜招数。
