燃料电池建模 — 故障排除指南
更充实的内容请参见 fuel-cell-modeling.html。
故障排除
前辈说"燃料电池建模一定要做好"的意思我现在明白了。
常见错误和对策
先生也曾为燃料电池建模通宵调试过吗？（笑）
1. 收敛失败
收敛失败具体是指什么呢？
症状: 求解器未在指定迭代次数内收敛并异常终止
可能原因:
- 网格质量不足（过度扭曲的单元）
- 材料参数设置不当
- 初始条件不当
- 非线性过强（加载步数不足）
对策:
- 执行网格质量检查（纵横比、雅可比行列式）
- 确认材料参数的单位制
- 将荷载分解为多个步骤（增加子步数）
- 放宽收敛判定标准（但要注意精度）
也就是说，在收敛失败的地方偷工减料的话，后面会吃大亏啊。我铭记在心！
2. 非物理结果
接下来是非物理结果的话题。内容是什么呢？
症状: 应力/位移/温度等物理上不现实的值
可能原因:
- 边界条件设置错误
- 单位制混用（SI单位与工程单位混淆）
- 单元类型选择不当
- 应力奇点的存在
对策:
- 确认反力之和（力的平衡）
- 确认单位制的一致性
- 重新考虑单元类型的适当性
- 移除奇点或进行子模型分析
前辈说"收敛失败一定要做好"的意思我现在明白了。
3. 计算时间超限
计算时间超限具体是指什么呢？
症状: 计算耗时是预期的数倍
对策:
- 优化网格的粗细分布
- 利用对称性（1/2、1/4模型）
- 优化求解器设置（迭代法、预处理方法的选择）
- 采用并行计算
4. 内存不足
请给我讲解一下"内存不足"！
症状: 内存溢出错误
前辈说"收敛失败一定要做好"的意思我现在明白了。
对策:
- 使用核外求解法
- 减少网格规模
- 确认使用64位求解器
- 增加内存分配
哦～，收敛失败的话题真的超有意思！ 请给我更详细地讲一下。
按求解器分类的错误信息
我想更详细地了解计算背后发生了什么！
| 工具名 | 开发公司/现在 | 主要文件格式 |
|---|---|---|
| COMSOL Multiphysics | COMSOL AB | .mph |
| Ansys Mechanical (旧ANSYS Structural) | ANSYS Inc. | .cdb, .rst, .db, .ans, .mac |
| Simcenter STAR-CCM+ | Siemens Digital Industries Software | .sim, .java, .csv |
| ANSYS Fluent | ANSYS Inc. | .cas, .dat, .msh, .jou |
Nastran典型错误
典型错误具体是指什么呢？
Abaqus典型错误
请给我讲解一下"典型错误"！
原来如此。要是工具名设置好了的话，大概就没问题了，是吧？
调试流程图
先生也曾为燃料电池建模通宵调试过吗？（笑）
1. 确认和分类错误信息
3. 用简化模型进行复现测试
4. 通过逐步复杂化来确定问题所在
5. 修正并重新分析
6. 确认结果的合理性
也就是说，在错误信息确认的地方偷工减料的话，后面会吃大亏啊。我铭记在心！
质量保证检查清单
教科书里没有的"现场智慧"之类的东西有吗？
哦呀，燃料电池建模深度真是无穷啊… 不过多亏了先生的讲解，我现在已经整理得差不多了！
嗯，你进步不错啊！ 实际上动手操作才是最好的学习方法，有不明白的地方随时来问我。

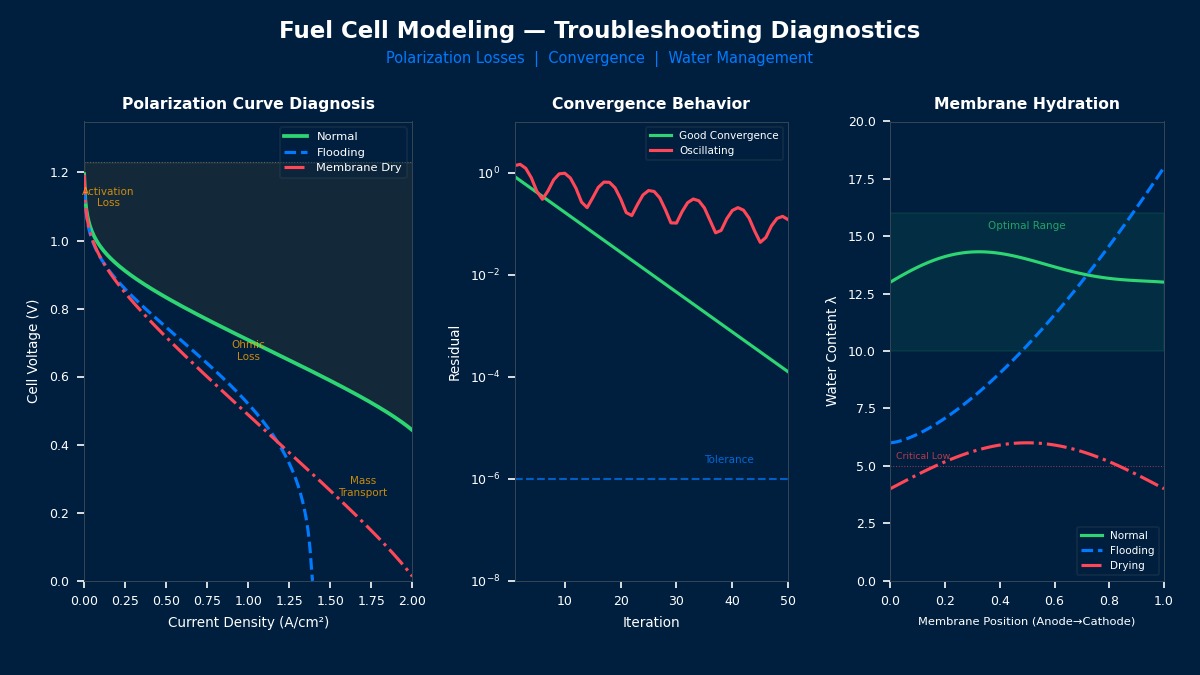

"电池电压急剧下降"——区分积液与干燥
在燃料电池建模的故障排除中最典型的情况是"计算得到的电池电压与实测不符"，特别是在高电流密度区域出现急剧下降时，仿真比实测出现得更早（或更晚），这往往说明水管理模型存在问题。如果原因是积液（水过多），需要检查气体扩散层内液水饱和度模型；如果原因是干燥（缺水），则说明Nafion膜的含水量模型参数与实际膜特性存在偏差。在实务中，"在高湿度条件和低湿度条件下同时获取实验数据，然后在各自条件下验证仿真"这种双点验证方法对水管理模型的调试效果最佳。
