故障排除
我明白了……腐蚀模拟看起来很简单，但实际上深度很大啊。
常见错误与对策
先生您也在腐蚀模拟中进行过通宵调试吗？（笑）
1. 收敛失败
收敛失败具体是指什么呢？
症状：求解器在指定的迭代次数内未收敛且异常终止
可能的原因：
- 网格质量不足（过度扭曲的单元）
- 材料参数设置不当
- 初始条件不适当
- 非线性性过强（加载步不足）
对策：
- 实施网格质量检查（宽高比、雅可比行列式）
- 确认材料参数的单位制
- 将荷载分成多个步骤（增加子步数）
- 放松收敛判定准则（但要注意精度）
也就是说，如果在收敛失败的地方偷工减料，后面就会吃苦头。牢记于心！
2. 非物理结果
接下来是非物理结果的话题。具体内容是什么呢？
症状：应力/位移/温度等呈现物理上不现实的值
可能的原因：
- 边界条件设置错误
- 单位制混用（SI 单位与工程单位混同）
- 单元类型选择不当
- 应力奇异点的存在
对策：
- 确认反力合计（力的平衡）
- 确认单位制的一致性
- 重新考虑单元类型的适当性
- 奇异点消除或局部细化建模
我终于明白了先辈说"一定要好好处理收敛失败"的意思。
3. 计算时间超限
计算时间超限具体是指什么呢？
症状：计算耗时为预期时间的多倍
对策：
- 优化网格的粗密分布
- 充分利用对称性（1/2、1/4 模型）
- 优化求解器设置（迭代法、预处理选择）
- 利用并行计算
4. 内存不足
请告诉我关于"内存不足"的内容！
症状：内存不足错误
我终于明白了先辈说"一定要好好处理收敛失败"的意思。
对策：
- 使用核外求解法
- 减少网格规模
- 确认 64 位版本求解器的使用
- 增加内存分配
哇~收敛失败的话题太有意思了！请继续给我讲。
求解器别错误消息
我想更详细地了解计算背后发生了什么！
| 工具名 | 开发单位/目前 | 主要文件格式 |
|---|---|---|
| COMSOL Multiphysics | COMSOL AB | .mph |
| Ansys Mechanical（原 ANSYS Structural） | Ansys Inc. | .cdb, .rst, .db, .ans, .mac |
| Simcenter STAR-CCM+ | Siemens Digital Industries Software | .sim, .java, .csv |
| Ansys Fluent | Ansys Inc. | .cas, .dat, .msh, .jou |
Nastran 代表性错误
代表性错误具体是指什么呢？
Abaqus 代表性错误
请告诉我"代表性错误"的内容！
我明白了。那么工具名做好的话，基本上就没问题了吧？
调试流程图
先生您也在腐蚀模拟中进行过通宵调试吗？（笑）
1. 确认和分类错误消息
3. 用简化模型重现测试
4. 逐步复杂化以定位问题区域
5. 修正和重新分析
6. 验证结果的合理性
也就是说，如果在确认错误消息的地方偷工减料，后面就会吃苦头。牢记于心！
质量保证检查清单
教科书上没有的"现场经验"有吗？
腐蚀模拟的整体框架我已经掌握了！明天开始就在实务中意识到这些。
很好，进展顺利！实际动手是最好的学习方法。有不明白的地方随时可以问我。

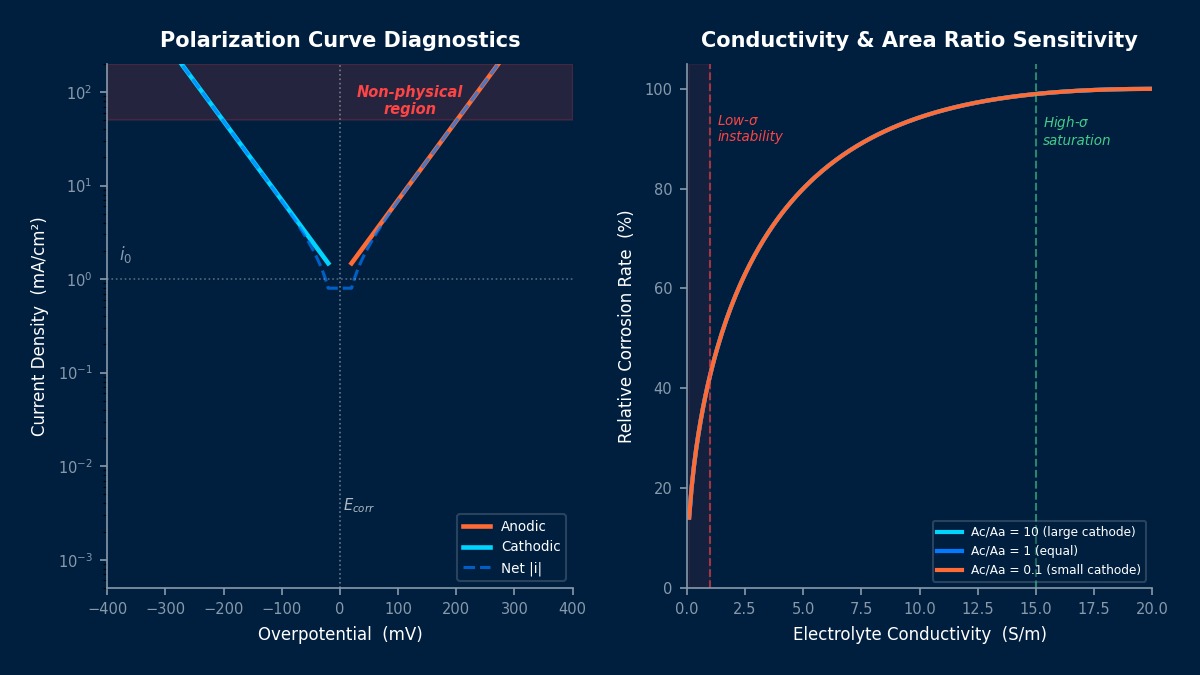

原电池腐蚀模型中常见的"符号错误"陷阱
在腐蚀模拟故障排除中，实务工程师经常碰到的是原电池腐蚀（异种金属接触腐蚀）模型中电流方向错误的问题。如果阳极（腐蚀的一侧）和阴极（被保护的一侧）的设置颠倒了，腐蚀应该发生的材料反而显得被保护了，这是物理上完全相反的结果。比如铝与钢接触时，根据标准电极电位差，铝应该成为阳极，但如果边界条件的符号弄错了，计算结果就会显示铝被保护了。这类错误很危险，因为计算是收敛的，但结果完全相反，容易被忽视。基本的调试步骤是"通过与极化曲线的实验数据比对，确认电流方向是否正确"。
