腐蚀仿真 — 故障排除指南
更详细的内容请查看 corrosion-sim.html。
故障排除
原来腐蚀仿真看似简单，但实际上非常深奥啊。
常见错误和对策
先生您在腐蚀仿真调试时有过通宵经历吗？（笑）

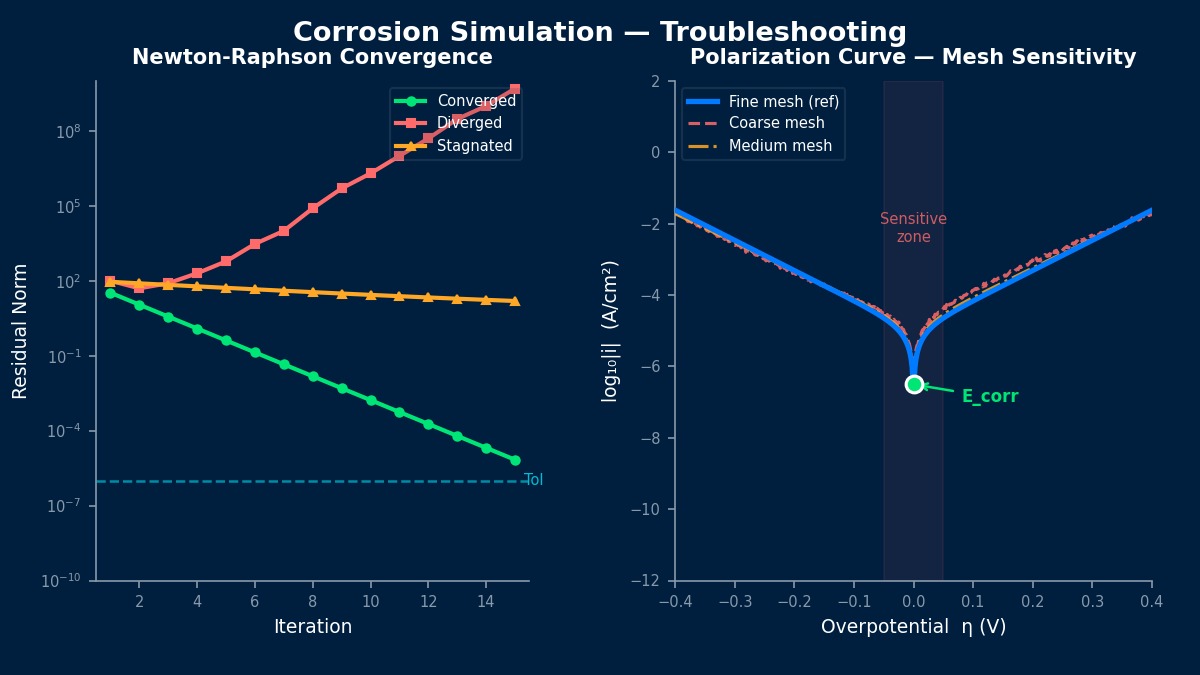

1. 收敛失败
收敛失败具体是什么意思？
症状：求解器在指定迭代次数内未收敛并异常终止
可能原因：
- 网格质量不足（过度扭曲的单元）
- 材料参数设置不当
- 初始条件不当
- 非线性性过强（加载步骤不足）
对策：
- 执行网格质量检查（纵横比、雅可比值）
- 确认材料参数单位制
- 将荷载分为多个步骤（增加子步骤数）
- 放宽收敛判定标准（但要注意精度）
也就是说，在收敛失败这里如果偷工减料，后面就会吃亏。铭记于心！
2. 非物理结果
接下来是非物理结果的讨论。具体内容是什么？
症状：应力/位移/温度等出现物理上不现实的值
可能原因：
- 边界条件设置错误
- 单位制混用（SI单位与工程单位混淆）
- 单元类型选择不当
- 应力奇点的存在
对策：
- 确认反力合计（力的平衡）
- 确认单位制的一致性
- 重新检讨单元类型的适当性
- 消除奇点或进行子模型分析
我明白了前辈说的「收敛失败一定要做好」的含义。
3. 计算时间超额
计算时间超额具体是什么意思？
症状：计算时间是预计时间的多倍
对策：
- 优化网格的粗密分布
- 利用对称性（1/2、1/4模型）
- 优化求解器设置（迭代法、预处理选择）
- 使用并行计算
4. 内存不足
请讲讲「内存不足」的情况！
症状：Out of Memory 错误
我明白了前辈说的「收敛失败一定要做好」的含义。
对策：
- 使用超出核心求解方法
- 减少网格规模
- 确认使用64位版求解器
- 增加内存分配
哇～收敛失败的话题真是超有趣！ 请继续给我讲！
按求解器分类的错误信息
想更详细地了解计算背后发生了什么！
| 工具名 | 开发商/现在 | 主要文件格式 |
|---|---|---|
| COMSOL Multiphysics | COMSOL AB | .mph |
| Ansys Fluent | Ansys Inc. | .cas, .dat, .msh, .jou |
| Simcenter STAR-CCM+ | Siemens Digital Industries Software | .sim, .java, .csv |
| Ansys Mechanical（原ANSYS Structural） | Ansys Inc. | .cdb, .rst, .db, .ans, .mac |
Nastran代表性错误
代表性错误具体是什么意思？
Abaqus代表性错误
请讲讲「代表性错误」！
那么，如果工具名设置好了，基本上就没问题了吧？
调试流程图
先生您在腐蚀仿真调试时有过通宵经历吗？（笑）
1. 确认并分类错误信息
3. 在简化模型中重现测试
4. 通过逐步复杂化来确定问题位置
5. 修正并重新分析
6. 确认结果的合理性
也就是说，在错误信息确认这里如果偷工减料，后面就会吃亏。铭记于心！
质量保证检查清单
教科书里没有的「现场智慧」有什么吗？
我掌握了腐蚀仿真的全貌！ 明天开始我会在实务中加以注意。
好的，很不错！ 实际动手操作才是最好的学习。有不明白的地方随时可以问我。
「防蚀电流不足」却「过防蚀」的奇怪——两者并存的故障
在腐蚀仿真故障排除中，初学者容易困惑的是「部分位置防蚀不足，另一些位置过防蚀（防蚀电位以下）」的情况。阴极防蚀的防蚀电位范围是−0.80～−1.10 V（vs Ag/AgCl），范围相对狭窄，阳极附近的位置电位下降过多，容易引发氢脆化风险，而距离阳极远的端部则无法达到防蚀电位。这个故障的原因几乎肯定是「阳极配置位置和数量尚未最优化」，通过仿真中的电位分布图一目了然。实务中的关键是用电位等值线图（彩色图）纵览全貌，同时消除红色区域（过防蚀）和蓝色区域（防蚀不足），这成为设计的核心工作。
