磁歪解析 — 故障排除指南

Q: 1. 收敛失败

博士 症状: 求解器在指定迭代次数内未收敛而异常终止 :::博士 可能原因: - 网格质量不足（过度扭曲的单元） - 材料参数设置不当 - 初始条件不适当 - 非线性性过强（荷载步分割不足） :::博士 对策: - 执行网格质量检查（纵横比、雅可比） - 确认材料参数的单位制 - 将荷载分割为多个步长（增加子步数） - 放宽收敛判定标准（注意精度） :::小机械 也就是说，在收敛失败处妥协的话，后面会很吃亏啊。我记住了！

Q: 2. 非物理结果

博士 症状: 应力/位移/温度等值为物理上不现实的值 :::博士 可能原因: - 边界条件设置错误 - 单位制混用（SI单位与工程单位混淆） - 单元类型选择不当 - 应力特异点存在 :::博士 对策: - 确认反力总和（力的平衡） - 确认单位制的一致性 - 重新考虑单元类型的适当性 - 去除特异点或进行子模型分析 小机械 原来如此！ 收敛失败

Q: 3. 计算时间超过

博士 症状: 计算耗时是预期时间的数倍 :::博士 对策: - 优化网格粗细分布 - 利用对称性（1/2、1/4 模型） - 优化求解器设置（迭代法、预处理选择） - 使用并行计算 :::小机械

Q: 4. 内存不足

博士 症状: Out of Memory 错误 博士 对策: - 使用核外求解方法 - 减少网格规模 - 确认使用64位求解器 - 增加内存分配 小机械 计算背后发生了什么，我想了解得更详细一些！ 工具名 开发商/现在 主要文件格式 COMSOL Multiphysics COMSOL AB .mph JMAG-Designer JSOL Corporation .jmag, .jproj Ansys Mechanical (旧ANSYS Structural) Ansys Inc. .cdb, .rst, .db, .ans, .mac Abaqus FEA (SIMULIA) Dassault Systèmes SIMULIA .inp, .odb, .cae, .s

Q: Nastran代表性错误

博士 - FATAL 2012: 奇异刚度矩阵 → 重新检查约束条件 - USER WARNING 5291: 单元质量不良 → 修正网格 - SYSTEM FATAL 3008: 内存不足 → 调整MEM设置

Q: Abaqus代表性错误

博士 - Excessive distortion: 单元过度变形 → 确认NLGEOM、改进网格 - Zero pivot: 约束不足 → 添加边界条件 - Time increment too small: 收敛失败 → 重新检查步长设置 小机械 先生也在磁歪解析中进行过通宵调试吗？（笑） :::博士 1. 确认并分类错误信息 2. 验证输入数据（网格、材料、边界条件） :::博士 3. 用简化模型进行再现测试 4. 逐步增加复杂度以定位问题所在 :::博士 5. 修正并重新解析 6. 确认结果的合理性 小机械 教科书里没有的「现场知识」有吗？ :::博士 - 输入数据的单位制是否统一 - 网格质量指标是否在允许范围内 - 边界条件

Q: Abaqus代表性错误

博士 - Excessive distortion: 单元过度变形 → 确认NLGEOM、改进网格 - Zero pivot: 约束不足 → 添加边界条件 - Time increment too small: 收敛失败 → 重新检查步长设置 小机械 先生也在磁歪解析中进行过通宵调试吗？（笑） :::博士 1. 确认并分类错误信息 2. 验证输入数据（网格、材料、边界条件） :::博士 3. 用简化模型进行再现测试 4. 逐步增加复杂度以定位问题所在 :::博士 5. 修正并重新解析 6. 确认结果的合理性 小机械 教科书里没有的「现场知识」有吗？ :::博士 - 输入数据的单位制是否统一 - 网格质量指标是否在允许范围内 - 边界条件

分类: 联成解析 | 2026-02-20

本文已移至统合版
更充实的内容请访问 magnetostriction.html。

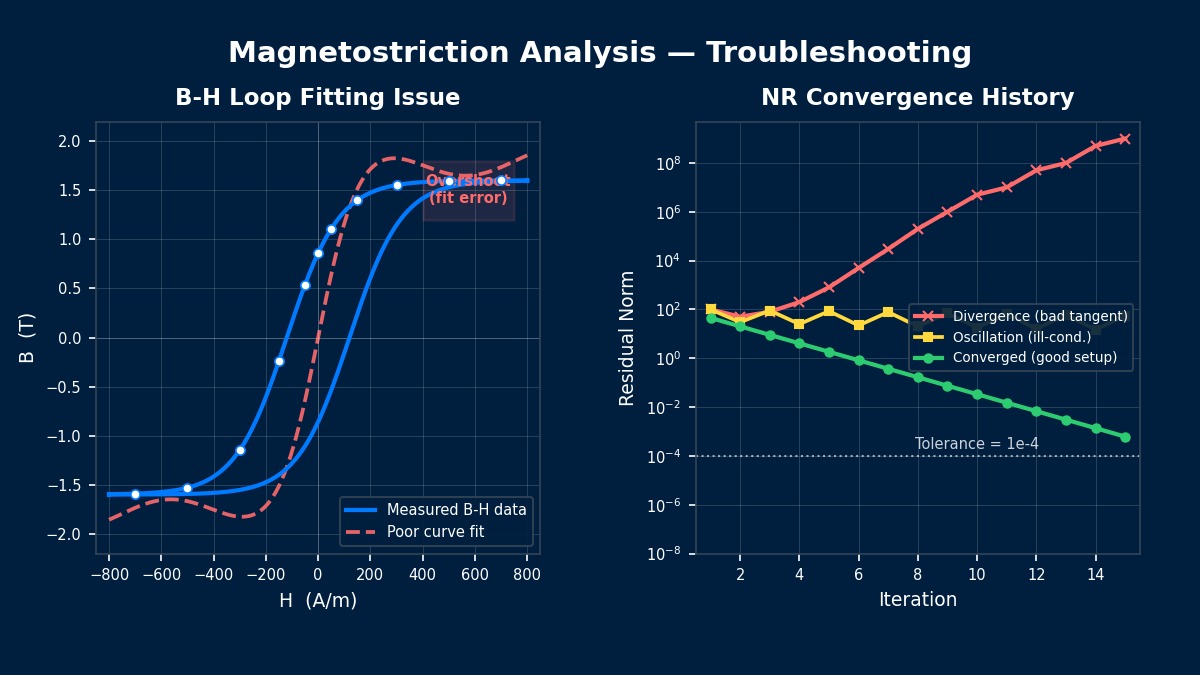

Magnetostriction troubleshooting: B-H hysteresis loop fitting error and Newton-Raphson convergence history with divergence, oscillation, and convergence cases — 磁歪解析的故障排除：B-H磁滞回线的拟合问题（左）和牛顿-拉夫逊法收敛历史（右）

故障排除

常见错误与对策

🙋

先生也在磁歪解析中进行过通宵调试吗？（笑）

1. 收敛失败

🙋

收敛失败具体是什么意思呢？

🎓

症状: 求解器在指定迭代次数内未收敛而异常终止

🎓

可能原因:

网格质量不足（过度扭曲的单元）
材料参数设置不当
初始条件不适当
非线性性过强（荷载步分割不足）

🎓

对策:

执行网格质量检查（纵横比、雅可比）
确认材料参数的单位制
将荷载分割为多个步长（增加子步数）
放宽收敛判定标准（注意精度）

🙋

也就是说，在收敛失败处妥协的话，后面会很吃亏啊。我记住了！

2. 非物理结果

🙋

接下来讨论非物理结果。具体是什么内容呢？

🎓

症状: 应力/位移/温度等值为物理上不现实的值

🎓

可能原因:

边界条件设置错误
单位制混用（SI单位与工程单位混淆）
单元类型选择不当
应力特异点存在

🎓

对策:

确认反力总和（力的平衡）
确认单位制的一致性
重新考虑单元类型的适当性
去除特异点或进行子模型分析

🙋

原来如此。前辈说「一定要把收敛失败搞好」的意思我理解了。

3. 计算时间超过

🙋

「计算时间超过」具体是什么意思？

🎓

症状: 计算耗时是预期时间的数倍

🎓

对策:

优化网格粗细分布
利用对称性（1/2、1/4 模型）
优化求解器设置（迭代法、预处理选择）
使用并行计算

4. 内存不足

🙋

请讲解「内存不足」！

🎓

症状: Out of Memory 错误

🙋

前辈说「一定要把收敛失败搞好」的意思我理解了。

🎓

对策:

使用核外求解方法
减少网格规模
确认使用64位求解器
增加内存分配

🙋

哦～，收敛失败的讨论非常有趣！请继续为我讲解。

求解器别错误信息

🙋

计算背后发生了什么，我想了解得更详细一些！

工具名	开发商/现在	主要文件格式
COMSOL Multiphysics	COMSOL AB	.mph
JMAG-Designer	JSOL Corporation	.jmag, .jproj
Ansys Mechanical (旧ANSYS Structural)	ANSYS Inc.	.cdb, .rst, .db, .ans, .mac
Abaqus FEA (SIMULIA)	Dassault Systèmes SIMULIA	.inp, .odb, .cae, .sta, .msg

Nastran代表性错误

🙋

「代表性错误」具体是什么意思？

🎓

FATAL 2012: 奇异刚度矩阵 → 重新检查约束条件

USER WARNING 5291: 单元质量不良 → 修正网格

SYSTEM FATAL 3008: 内存不足 → 调整MEM设置

Abaqus代表性错误

🙋

请讲解「代表性错误」！

🎓

Excessive distortion: 单元过度变形 → 确认NLGEOM、改进网格

Zero pivot: 约束不足 → 添加边界条件

Time increment too small: 收敛失败 → 重新检查步长设置

🙋

原来如此。如果工具名已完成，基本就没问题了吧？

调试流程图

🙋

先生也在磁歪解析中进行过通宵调试吗？（笑）

🎓

1. 确认并分类错误信息

2. 验证输入数据（网格、材料、边界条件）

🎓

3. 用简化模型进行再现测试

4. 逐步增加复杂度以定位问题所在

🎓

5. 修正并重新解析

6. 确认结果的合理性

🙋

也就是说，在错误信息确认处妥协的话，后面会很吃亏啊。我记住了！

质量保证检查表

🙋

教科书里没有的「现场知识」有吗？

🎓

输入数据的单位制是否统一

网格质量指标是否在允许范围内

边界条件是否物理合理

材料模型参数是否已验证

荷载步分割是否充分

结果是否定性合理

🙋

哎呀，磁歪解析真是深不可测啊……不过得到了先生的讲解，我整理得差不多了！

🎓

嗯，不错！实际动手是最好的学习方法。有不明白的地方随时来问我。

Coffee Break 闲聊时光

磁歪解析「没有变形」——从边界条件重新检查开始

初次实现磁歪解析时，往往会遇到「磁场已作用但变形为零」的结果，让人摸不着头脑。常见原因是求解器未识别磁-机械耦合项（材料定义错误），或结构被完全约束无法变形。还有一个陷阱是单位制不一致——将应该用SI单位定义的磁歪常数按CGS系数值输入，数值差100倍以上。因此，首先要把单位制检查作为调试的第一步。
