故障排除
常见错误及对策
先生也曾为MHD流动解析的通宵调试所困扰吗？（笑）
1. 收敛失败
收敛失败具体是指什么呢？
症状：求解器无法在指定迭代次数内收敛，异常终止
可能的原因：
- 网格质量不足（过度扭曲的单元）
- 材料参数设置不当
- 初始条件不当
- 非线性性过强（荷载步分割不足）
对策：
- 执行网格质量检查（宽高比、雅可比行列式）
- 确认材料参数的单位制
- 将荷载分为多个步骤（增加子步数）
- 放松收敛判定标准（注意精度）
也就是说，在收敛失败的地方偷工减料，后面就会吃亏啊。我铭记于心！
2. 非物理结果
接下来是关于非物理结果的话题。是什么内容呢？
症状：应力/位移/温度等显示物理上不现实的值
可能的原因：
- 边界条件设置错误
- 单位制混淆（SI单位与工程单位混用）
- 单元类型选择不当
- 应力奇异点存在
对策：
- 确认反力总和（力的平衡）
- 确认单位制一致性
- 重新考虑单元类型的适当性
- 消除奇异点或进行子模型分析
原来如此！
3. 计算时间超过
计算时间超过是指什么呢？
症状：计算耗时为预期时间的好几倍
对策：
- 优化网格的粗密分布
- 利用对称性（1/2、1/4模型）
- 优化求解器设置（迭代法、预处理的选择）
- 使用并行计算
4. 内存不足
请讲讲"内存不足"的情况！
症状：内存溢出错误
我明白了，在收敛失败的地方认真做好工作，后面就不会出问题。
对策：
- 使用核外求解法
- 缩减网格规模
- 确认64位版本求解器
- 增加内存分配
哇，收敛失败的话题太有意思了！请继续讲下去。
求解器特定错误消息
想更详细地了解计算背后发生了什么！
| 工具名 | 开发商/当前 | 主要文件格式 |
|---|---|---|
| COMSOL Multiphysics | COMSOL AB | .mph |
| JMAG-Designer | JSOL Corporation | .jmag, .jproj |
| Ansys Mechanical (旧ANSYS Structural) | Ansys Inc. | .cdb, .rst, .db, .ans, .mac |
| Abaqus FEA (SIMULIA) | 达索系统SIMULIA | .inp, .odb, .cae, .sta, .msg |
Nastran代表性错误
代表性错误具体是指什么呢？
Abaqus代表性错误
请讲讲"代表性错误"！
明白了。那如果工具名做好了，基本上就没问题了吧？
调试流程图
先生也曾为MHD流动解析的通宵调试所困扰吗？（笑）
1. 检查并分类错误消息
3. 用简化模型重现测试
4. 通过逐步复杂化确定问题所在
5. 修正和重新分析
6. 确认结果的合理性
也就是说，在错误消息确认的地方偷工减料，后面就会吃亏啊。我铭记于心！
质量保证检查清单
有没有教科书上没有的"现场智慧"？
嗯，干得不错！动手实践是最好的学习。如有不懂的地方随时提问。
咖啡休闲时间 闲聊话题
MHD分析中的"振动不停"——哈特曼数和稳定性

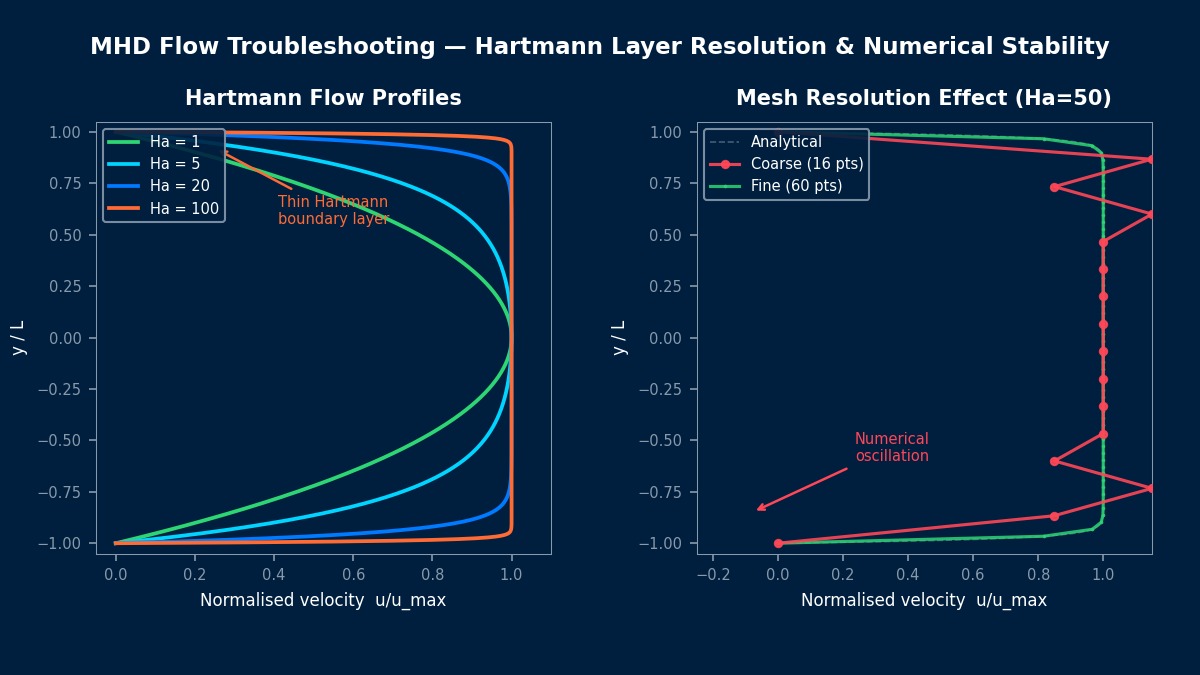

在进行MHD分析的时间演化模拟时，物理上应该定常的流动在分析中会持续振荡。多数情况下，哈特曼数（Ha = B·L·√(σ/μ)）较大的区域中哈特曼边界层变得过薄，网格无法充分分辨所致。哈特曼边界层的厚度与Ha⁻¹成正比，因此当Ha=100时，靠近壁面的网格尺寸需要为全局网格的1/100。强烈建议在进行实际分析前，先用解析解已知的二维哈特曼流等基准问题进行精度验证。
