電磁波伝搬
電磁波伝搬の理論基礎
マクスウェル方程式と波動方程式
先生、電磁波の支配方程式を教えてください。

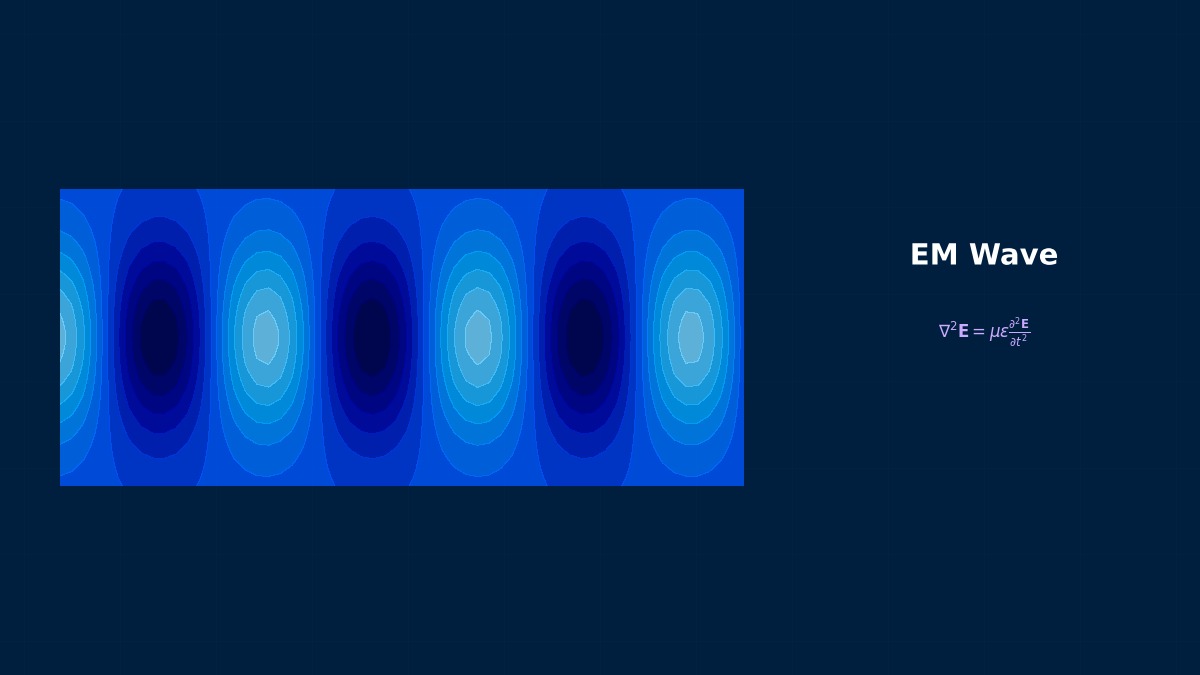

マクスウェル方程式から導かれる波動方程式：
位相速度$v_p = 1/\sqrt{\mu\varepsilon}$。真空中で光速$c = 3 \times 10^8$ m/s。
誘電体中では速度が遅くなるんですね。
比誘電率$\varepsilon_r$の媒質中では$v_p = c/\sqrt{\varepsilon_r}$。FR-4基板（$\varepsilon_r \approx 4.4$）では約$0.48c$。波長も短くなるため、高周波回路ではサイズが問題になる。
まとめ
マクスウェルが1865年に予言した電磁波——ヘルツが証明するまで23年
マクスウェルが方程式から電磁波の存在を予言したのは1865年。しかし「数式上の存在」に懐疑的な物理学者も多く、実際にハインリヒ・ヘルツが実験室で電磁波の送受信を実証したのは1888年、実に23年後のことです。ヘルツが使ったのはスパーク放電による数百MHzの電波。今日の高周波CAEが扱う数GHz〜数百GHzの電磁波理論は、この二人の巨人の仕事の上に成り立っています。マクスウェル方程式を眺めるたびに、23年という時間の重みを思い出してみてください。
電磁波伝搬の数値計算手法
数値解法
電磁波をどのような数値手法で解きますか？
| 手法 | 定式化 | 得意な問題 |
|---|---|---|
| FEM | 周波数領域 | 共振器、導波路、複雑形状 |
| FDTD | 時間領域 | 広帯域、過渡応答、大規模 |
| MoM | 積分方程式 | 開放空間、アンテナ |
| FIT | 積分形Maxwell | CST Studio Suiteの基盤 |
HFSSはFEM、CST Studio SuiteはFIT/FDTD、FEKO（Altair）はMoMが基盤。
メッシュサイズはどう決めますか？
波長$\lambda$の1/10以下が目安。FEMで2次要素なら$\lambda/5$でも良い精度。FDTDではCFL条件$\Delta t \leq \Delta x/(c\sqrt{3})$を満たす必要がある。
まとめ
レイトレーシング法と携帯基地局の電波設計
都市部の携帯電話基地局設計では、建物・地形による電磁波の反射・回折・散乱を考慮した電波伝搬シミュレーションが不可欠です。フルウェーブFDTDは精度は高いが数百m四方の都市モデルには非現実的なほど計算コストが大きい。そこで活躍するのがレイトレーシング（Ray Tracing）法で、光線追跡のアナロジーで各経路の伝搬損失・遅延を高速に計算します。5G基地局の最適配置を決める「エリア設計」に現在も使われており、建物モデルの精度がシミュレーション精度を大きく左右します。
電磁波伝搬の実務適用
実務での適用
アンテナ設計、導波路設計、レーダ断面積（RCS）計算、電波伝搬予測が代表的。
実務チェックリスト
伝搬損失の測定——フリスの伝達方程式と現実のギャップ
自由空間でのアンテナ間の受信電力はフリス（Friis）の伝達方程式で計算できますが、実際の現場ではこの理論値より10〜40 dBも損失が大きくなるのが普通です。原因はマルチパス干渉・障害物による遮蔽・地表反射など。「現場での受信電力 vs シミュレーション値」を比較するキャリブレーション実測は避けられず、測定ポイントの取り方・アンテナ設置高度・周辺環境のモデル化が精度を左右します。実践ではまずフリス計算を上限として把握し、環境係数（パスロスエクスポーネント）で補正するのが定石です。
電磁波伝搬のソフトウェア比較
ツール
| ツール | 特徴 |
|---|---|
| Ansys HFSS | FEMベース。適応メッシュ。複雑形状に強い |
| CST Studio Suite | FIT/FDTD。広帯域。Sパラメータ抽出 |
| COMSOL RF | マルチフィジックス連成。熱-電磁連成 |
| Altair FEKO | MoM+MLFMM。大規模アンテナ・RCS |
電波伝搬シミュレーターの使い分け——フルウェーブ vs. 統計モデル
電磁波伝搬解析ツールは用途によって使い分けが大切です。ANSYS HFSSやCSTなどのフルウェーブシミュレータは数cm〜数mスケールのアンテナ近傍解析に向いています。一方、都市エリアスケール（数百m〜数km）の電波伝搬にはWinProp（Altair）やSiradel Volcano、あるいはITU-R推奨の統計的パスロスモデルが使われます。通信システム設計ではこの2段階を組み合わせることが多く、「近傍は電磁界シミュレーション、遠方は統計モデル」というワークフローが実務標準です。
電磁波伝搬の先端研究
先端技術
大気の窓——電磁波伝搬と天文観測の関係
電磁波は大気中を伝搬する際、周波数によって吸収率が大きく異なります。水蒸気や酸素分子が特定の周波数帯（22 GHz、60 GHz、183 GHz付近など）を強く吸収するため、「大気の窓」と呼ばれる吸収の少ない帯域が存在します。電波天文学の望遠鏡はこの窓を利用して宇宙からの電波を観測し、5G mmWave通信の周波数選定もこの大気吸収特性を考慮しています。電磁波伝搬シミュレーションで大気の誘電体モデルを正確に組み込むことが、地上・衛星通信システム設計の精度に直結します。
電磁波伝搬のトラブル対応
トラブル
シミュレーションが現場と合わない——吸収境界の設定ミスが元凶
電磁波伝搬シミュレーションで「計算領域の端で電波が反射して結果がおかしい」というトラブルは初心者に非常によくあります。原因は吸収境界条件（ABC）またはPML（完全整合層）の設定不足。計算ドメインの端が導体壁扱いになってしまい、本来は外に逃げるはずの電波がドメイン内で多重反射してしまう。対処は①PML層を厚くする（通常は波長の1/4以上）、②ドメインサイズをアンテナから十分に離す（最低でも半波長以上）、③反射係数を確認するテスト解析を実施する、の3ステップです。
