焦耳加热分析 — 故障排除指南
更详细的内容可在 joule-heating.html 中查看。
故障排除
常见错误及对策
老师也在焦耳加热分析中熬过夜调试吗？（笑）

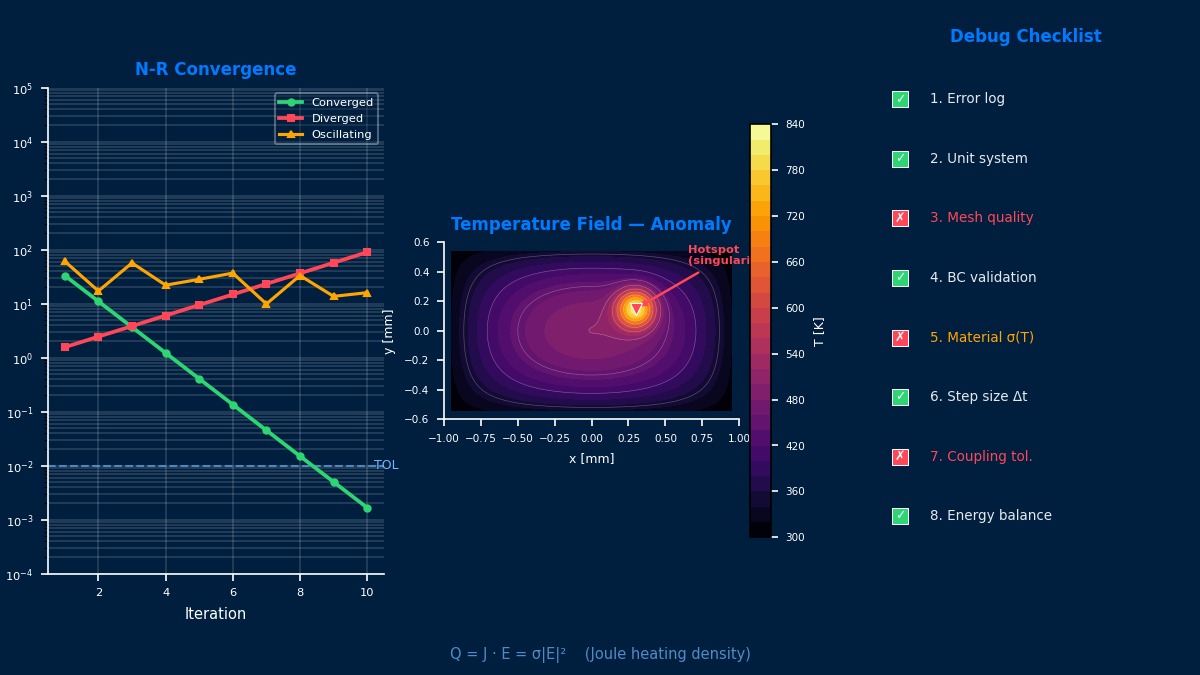

1. 收敛失败
收敛失败到底是怎么回事？
症状：求解器在指定迭代次数内未能收敛，异常终止
可能的原因：
- 网格质量不足（过度扭曲的单元）
- 材料参数设置不当
- 初始条件不适当
- 非线性性过强（荷载步数不足）
对策：
- 执行网格质量检查（纵横比、雅可比行列式）
- 确认材料参数的单位制
- 将荷载分为多个步骤（增加子步数）
- 放宽收敛判定标准（但要注意精度）
也就是说，在收敛失败的地方偷工减料，后来会吃亏。我要牢记在心！
2. 非物理现象结果
接下来是关于非物理现象结果的内容。是什么样的呢？
症状：应力/位移/温度等出现物理上不现实的值
可能的原因：
- 边界条件设置错误
- 单位制混合（SI制与工程制混淆）
- 单元类型选择不当
- 应力奇点存在
对策：
- 确认反力合计（力的平衡）
- 确认单位制一致性
- 重新检查单元类型的适当性
- 奇点消除或子模型技术
我明白了前辈为什么说"收敛失败一定要认真对待"的原因。
3. 计算时间超出
计算时间超出具体是什么意思？
症状：计算时间远超预期
对策：
- 优化网格的粗细分布
- 充分利用对称性（1/2、1/4模型）
- 优化求解器设置（迭代法、预处理的选择）
- 采用并行计算
4. 内存不足
请告诉我"内存不足"的情况！
症状：Out of Memory 错误
我明白了前辈为什么说"收敛失败一定要认真对待"的原因。
对策：
- 使用超大规模求解法
- 减少网格规模
- 确认使用64位求解器版本
- 增加内存分配
哇～，关于收敛失败的讲解太有意思了！ 请继续为我详细讲解。
求解器别的错误信息
我想更详细地了解计算的内部情况！
| 工具名称 | 开发商/现在 | 主要文件格式 |
|---|---|---|
| COMSOL Multiphysics | COMSOL AB | .mph |
| JMAG-Designer | JSOL Corporation | .jmag, .jproj |
| Ansys Mechanical (旧ANSYS Structural) | ANSYS Inc. | .cdb, .rst, .db, .ans, .mac |
| MSC Marc | Hexagon (MSC Software) | .dat, .t16, .t19 |
Nastran代表性错误
代表性错误具体是什么意思？
Abaqus代表性错误
请告诉我"代表性错误"！
原来如此。那么只要工具名称正确，基本就没问题了？
调试流程图
老师也在焦耳加热分析中熬过夜调试吗？（笑）
1. 确认和分类错误信息
3. 使用简化模型重现测试
4. 通过逐步复杂化来确定问题所在
5. 修改和重新分析
6. 确认结果的合理性
也就是说，在错误信息确认的地方偷工减料，后来会吃亏。我要牢记在心！
质量保证检查清单
教科书上没有的"现场智慧"之类的有吗？
我已经掌握了焦耳加热分析的整体概况！ 从明天开始我将在实际工作中意识到这些要点。
嗯，你进展不错！ 实际动手操作是最好的学习方法。如果有不明白的地方，随时可以来问我。
"接头焦黑"——忽略接触电阻的分析陷阱
连接器或母线接合部焦黑是焦耳发热分析现场常见的问题。主要原因是"忽略接触电阻"。在CAD模型中，面与面看似理想贴合，但实际接触面有表面粗糙度和氧化膜，接触电阻会比部件本身的电阻高数倍至数十倍。这种局部的高电阻部位会产生极高的I²R加热量，导致局部过热。要在仿真中引入接触电阻，需要在面接触单元上设置表面固有电阻值，实测数据的准确性直接关系到精度。
