故障排除
原来如此…感应加热分析乍一看很简单，但实际上非常深奥啊。
常见错误与对策
先生您也在感应加热分析中通过彻夜调试吗？（笑）

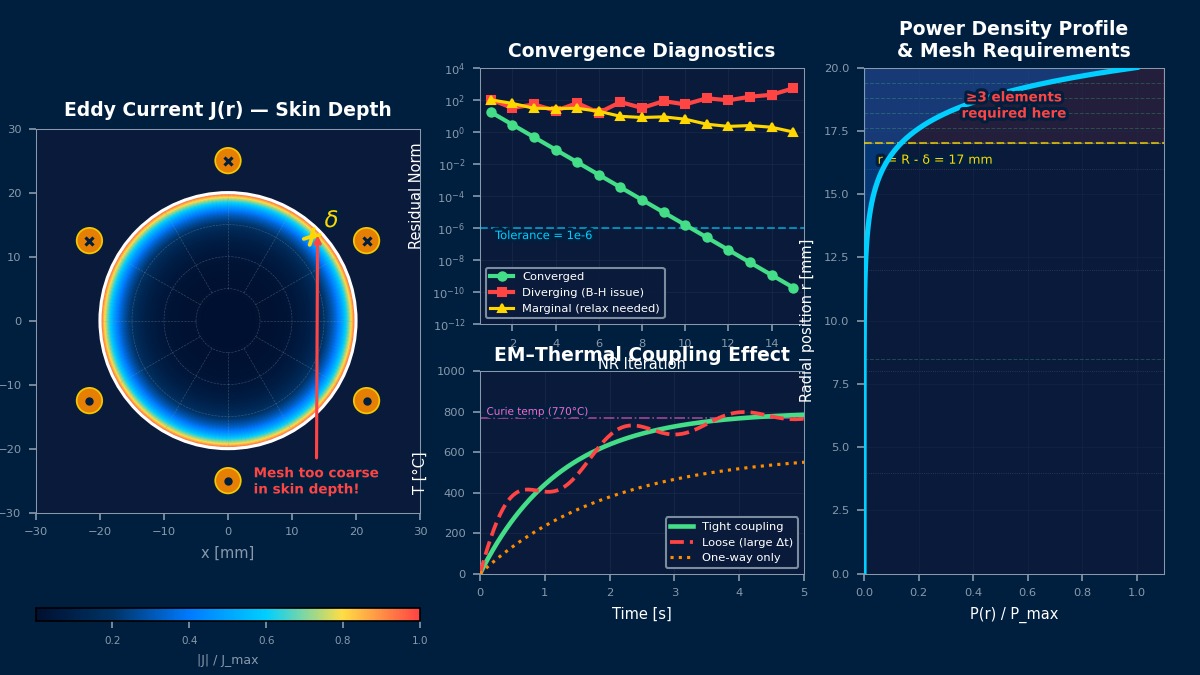

1. 收敛失败
收敛失败具体是什么意思？
症状：求解器在指定迭代次数内未收敛而异常终止
可能原因：
- 网格质量不足（过度扭曲的单元）
- 材料参数设置不当
- 初始条件不当
- 非线性过强（负荷步数不足）
对策：
- 进行网格质量检查（纵横比、雅可比行列式）
- 确认材料参数单位制
- 将负荷分为多个步数（增加子步数）
- 放宽收敛判定标准（但要注意精度）
也就是说，在收敛失败处不下功夫的话，以后会吃苦头。我牢记在心！
2. 非物理的结果
接下来谈论非物理的结果。内容是什么？
症状：应力/位移/温度等出现物理上不现实的值
可能原因：
- 边界条件设置误差
- 单位制混用（SI单位与工程单位混淆）
- 单元类型选择不当
- 应力奇点存在
对策：
- 确认反力合计（力的平衡）
- 确认单位制一致性
- 重新检视单元类型适当性
- 奇点消除或子模型化
前辈说过"收敛失败一定要认真做"，现在我明白那句话的意思了。
3. 计算时间超出
计算时间超出具体是什么意思？
症状：计算耗时为预期时间的好几倍
对策：
- 优化网格粗密分布
- 利用对称性（1/2、1/4模型）
- 优化求解器设置（迭代法、预处理选择）
- 利用并行计算
4. 内存不足
关于"内存不足"，请讲解一下！
症状：Out of Memory错误
前辈说过"收敛失败一定要认真做"，现在我明白那句话的意思了。
对策：
- 使用核外解法
- 削减网格规模
- 确认64位求解器的使用
- 增加内存分配
哇～，关于收敛失败的话题非常有趣！请再为我讲一些。
求解器特定的错误信息
想更详细地了解计算背后发生了什么！
| 工具名称 | 开发者/现在 | 主要文件格式 |
|---|---|---|
| COMSOL Multiphysics | COMSOL AB | .mph |
| JMAG-Designer | JSOL Corporation | .jmag, .jproj |
| Ansys Mechanical (原ANSYS Structural) | ANSYS Inc. | .cdb, .rst, .db, .ans, .mac |
| MSC Marc | Hexagon (MSC Software) | .dat, .t16, .t19 |
Nastran代表性错误
代表性错误具体是什么意思？
Abaqus代表性错误
请讲解"代表性错误"！
原来如此。那么只要工具名称做好了，基本上就没问题了吧？
调试流程图
先生您也在感应加热分析中通过彻夜调试吗？（笑）
1. 确认和分类错误信息
3. 用简化模型进行重现测试
4. 通过逐步复杂化找出问题位置
5. 修正和重新分析
6. 确认结果的合理性
也就是说，在错误信息确认处不下功夫，以后会吃苦头。我牢记在心！
质量保证检查清单
教科书上没有的「现场智慧」有什么吗？
感应加热分析的全貌我都掌握了！从明天开始会在实际工作中留意这些。
很好，调子很对！实际动手操作才是最好的学习。有不明白的地方随时来问。
「分析值与实测值相差20%」——感应加热CAE常见原因清单
进行感应加热分析时，发现分析值与实测值相差2成，这样的咨询并不少见。最大的原因是「忽视了透磁率的温度依赖性」。钢铁在超过居里点（约770℃）时，透磁率会急剧下降到与空气相同的1，导致表皮深度变化数十倍。也就是说，磁特性会随温度非线性变化，但如果当作常数处理，当然会有偏差。第二常见的原因是「忽视了线圈引出部分的电流」。引出部分也会产生磁场，所以需要在3D模型中正确包含。
