电阻加热分析 — 故障排除指南
更丰富的内容请查看 resistive-heating.html。
故障排除
先生的讲解真清楚！关于电阻加热分析的困惑终于解开了。
常见错误和对策
先生也在电阻加热分析上熬过夜调试过吗？（笑）

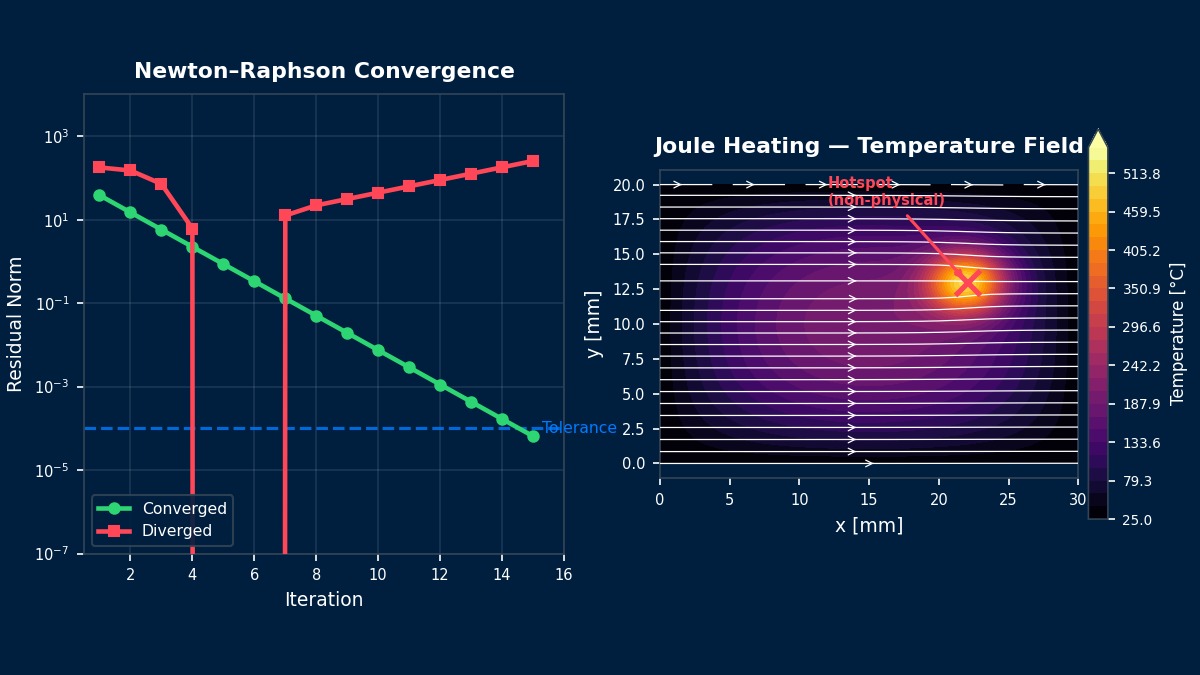

1. 收敛失败
收敛失败具体是什么意思呢？
症状: 求解器在指定迭代次数内无法收敛并异常终止
可能原因:
- 网格质量不足（过度扭曲的单元）
- 材料参数设置不当
- 不合适的初始条件
- 非线性性过强（荷载步骤不足）
对策:
- 进行网格质量检查（长宽比、雅可比行列式）
- 确认材料参数的单位制
- 将荷载分成多个步骤（增加子步骤数）
- 放松收敛判定标准（但要注意精度）
也就是说在收敛失败的地方偷懒的话，后面会吃苦头啊。我要记住这一点！
2. 非物理结果
接下来是非物理结果的话题。具体内容是什么？
症状: 应力/位移/温度等出现物理上不现实的值
可能原因:
- 边界条件设置错误
- 单位制混用（SI制和工程单位混淆）
- 单元类型选择不当
- 应力奇点的存在
对策:
- 验证反力总和（力的平衡）
- 确认单位制的一致性
- 重新检查单元类型的合理性
- 消除奇点或进行子模型分析
前辈说过"收敛失败一定要认真对待"的意思现在明白了。
3. 计算时间超长
计算时间超长具体是什么意思呢？
症状: 计算耗时超过预期时间的好几倍
对策:
- 优化网格的粗细分布
- 利用对称性（1/2、1/4模型）
- 优化求解器设置（迭代法、预处理器选择）
- 利用并行计算
4. 内存不足
关于"内存不足"，请给我讲讲！
症状: 内存溢出错误
前辈说过"收敛失败一定要认真对待"的意思现在明白了。
对策:
- 使用核外求解方法
- 减少网格规模
- 确认使用64位求解器
- 增加内存分配
哦，关于收敛失败的讨论超级有趣！请告诉我更多。
按求解器分类的错误信息
我想更详细地了解计算过程中发生了什么！
| 工具名 | 开发商/现在 | 主要文件格式 |
|---|---|---|
| COMSOL Multiphysics | COMSOL AB | .mph |
| JMAG-Designer | JSOL Corporation | .jmag, .jproj |
| Ansys Mechanical (旧ANSYS Structural) | ANSYS Inc. | .cdb, .rst, .db, .ans, .mac |
| MSC Marc | Hexagon (MSC Software) | .dat, .t16, .t19 |
Nastran代表性错误
代表性错误具体是什么意思呢？
Abaqus代表性错误
关于"代表性错误"，请给我讲讲！
原来如此。那么只要工具名做好了，基本上就没问题了吧？
调试流程图
先生也在电阻加热分析上熬过夜调试过吗？（笑）
1. 确认和分类错误信息
3. 用简化模型重现测试
4. 逐步复杂化以确定问题位置
5. 修正并重新分析
6. 验证结果的合理性
也就是说在错误信息确认的地方偷懒的话，后面会吃苦头啊。我要记住这一点！
质量保证检查表
教科书里没有的"现场技巧"有什么吗？
嗯，做得不错！实际操作是最好的学习方式。如果有不懂的地方，随时都可以问我。
热点断线——工业加热器的寿命设计与故障模式分析
工业炉或半导体制造设备中电阻加热器最常见的故障是"热点断线"。原因是局部高电阻部位（氧化、腐蚀、变形）处的过度发热反复发生，与热循环疲劳结合后从该部位断线。分析中要求出发热体的电流密度和温度分布，确定温度高的部位，评估形状改进或材料变更的效果。实务中常采用的改进方法有"使加热体素线断面均匀（消除粗细差异）""最小化支撑部位的热引走"等设计变更。通过数据记录仪监测温度，捕捉断线前兆，实施预知保全也是重要的运维技术。
