电磁制动器
理论与物理
电磁制动器原理
老师，电磁制动器是通过什么机制产生制动力的？

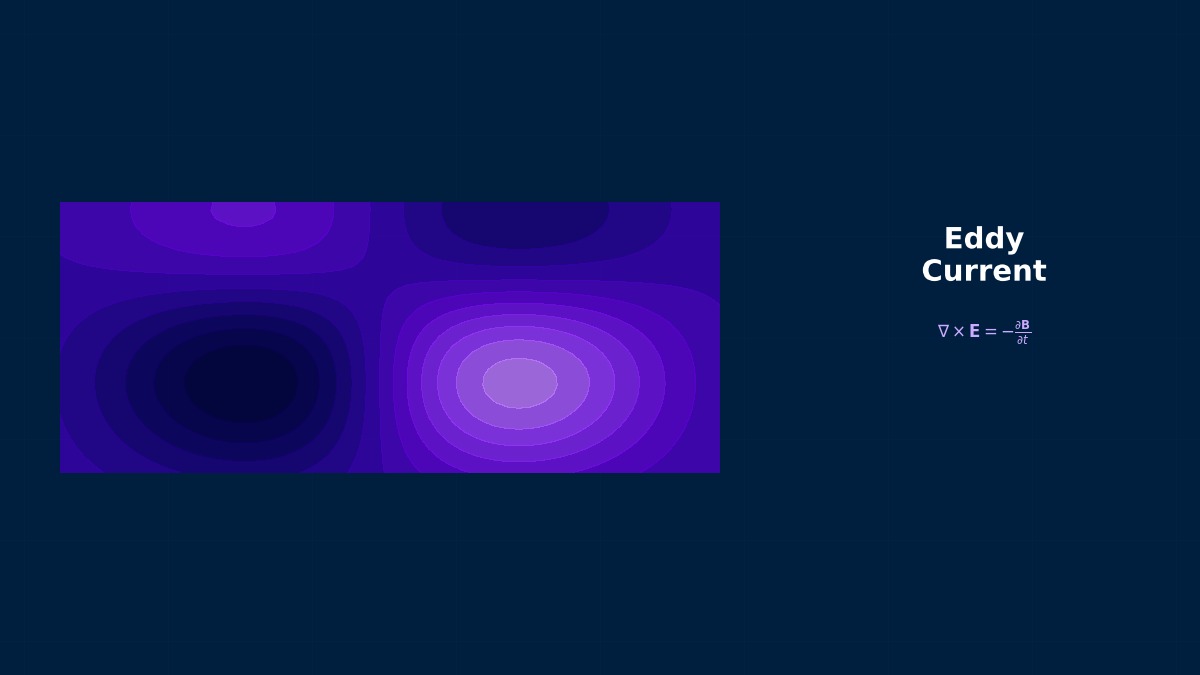

导体板在磁场中运动时，根据楞次定律会感应出阻碍运动方向的涡流。这种涡流与磁场的相互作用产生制动力。
$v$: 速度、$B$: 磁通密度、$V_{eff}$: 有效的涡流区域体积。与速度成正比的粘性制动力。
速度为零时制动力也为零呢。
是的，这是与摩擦制动器的最大区别。电磁制动器是非接触、无磨损的。用于新干线和过山车等。
总结
- 楞次定律 — 阻碍运动的涡流
- $F \propto \sigma v B^2$ — 与速度成正比的粘性制动
- 非接触、无磨损 — 免维护
洛伦兹力与涡流——制动力与速度成正比的原因
电磁制动器的制动力是由感应的涡流及其产生的磁场相互作用（洛伦兹力）产生的。电流密度随速度增加而增加，因此制动力也依赖于速度，从而产生了高速区效果大、低速区效果小的特性。在支配方程层面理解这种非线性特性，就能把握低速区辅助制动设计是电磁制动器解析的核心课题。
各项的物理意义
- 电场项 $\nabla \times \mathbf{E} = -\partial \mathbf{B}/\partial t$：法拉第电磁感应定律。随时间变化的磁通密度产生电动势。【日常例子】自行车的发电机（发电装置）通过旋转磁铁使附近的线圈产生电压——这是磁场随时间变化会感应出电场这一定律的直接应用。IH电磁炉也基于相同原理，高频磁场的变化在锅底感应出涡流，通过焦耳热加热。
- 磁场项 $\nabla \times \mathbf{H} = \mathbf{J} + \partial \mathbf{D}/\partial t$：安培-麦克斯韦定律。电流和位移电流产生磁场。【日常例子】电线通电时周围产生磁场——这就是安培定律。电磁铁根据此原理工作，通过线圈通电产生强磁场。智能手机的扬声器也是应用了电流→磁场→振膜力这一原理。在高频（GHz频段天线等）情况下，位移电流 $\partial D/\partial t$ 不可忽略，用于描述电磁波辐射。
- 高斯定律 $\nabla \cdot \mathbf{D} = \rho_v$：表明电荷是电通量的发散源。【日常例子】用垫板摩擦头发会产生静电使头发竖起——带电的垫板（电荷）放射状地发出电力线，对轻的头发施加力。电容器（电容）设计中，电极间的电场分布由此定律计算。ESD（静电放电）对策也以基于高斯定律的电场分析为基础。
- 磁通守恒 $\nabla \cdot \mathbf{B} = 0$：表示不存在磁单极子。【日常例子】将条形磁铁切成两半也无法得到只有N极或只有S极的磁铁——N极和S极总是成对存在。这意味着磁力线描绘的是“没有起点和终点的闭合回路”。在数值分析中，为了满足此条件，采用矢量势 $\mathbf{B} = \nabla \times \mathbf{A}$ 的公式化方法，自动保证磁通守恒。
假设条件与适用范围
- 线性材料假设：磁导率、介电常数不依赖于磁场、电场强度（饱和区域需要非线性B-H曲线）
- 准静态近似（低频）：位移电流项可忽略（$\omega \varepsilon \ll \sigma$）。涡流分析中常用
- 2D假设（截面分析）：电流方向均匀、可忽略边缘效应时有效
- 各向同性假设：各向异性材料（如硅钢板的轧制方向等）需要定义方向特性
- 不适用的案例：等离子体（电离气体）、超导体、非线性光学材料需要额外的本构关系
数值解法与实现
FEM解法
运动导体的涡流在FEM中如何求解？
在运动涡流方程中添加对流项$\sigma(\mathbf{v} \times \mathbf{B})$：
或者使用滑动网格法移动导体部分。JMAG或Maxwell的Motion Setup功能可对应。
速度变化的瞬态制动如何处理？
将运动方程$m(dv/dt) = -F_{brake}(v)$与电磁场方程耦合。标准做法是采用弱耦合分析，在每个时间步更新速度并重新计算电磁场。
总结
- 对流项 — $\sigma(\mathbf{v} \times \mathbf{B})$
- 滑动网格 — 运动部分的网格处理
- 运动方程耦合 — 瞬态制动分析
涡流FEM的时间步长——满足稳定条件的数值解法选择
在电磁制动器的瞬态分析中，时间步长Δt的设置直接关系到收敛精度。需要比集肤深度δ（=√(2/ωμσ)）更细的网格，并且必须选择满足CFL条件的Δt。对于高电导率的铜导体，δ有时会小于数毫米，如果同时将网格和时间步长设置得很小，计算成本可能会增加10倍以上。自适应时间步长控制和高阶单元的采用是获得实用解的关键。
边单元（Nedelec单元）
专用于电磁场分析的单元。自动保证切向分量的连续性，排除伪模式。是3D高频分析的标准。
节点单元
用于标量势公式化。在静磁场的标量势法或静电场分析中有效。
FEM vs BEM（边界元法）
FEM: 对应非线性材料、非均匀介质。BEM: 自然处理无限域（开域问题）。混合FEM-BEM也有效。
非线性收敛（磁饱和）
用牛顿-拉夫森法处理B-H曲线的非线性。残差标准: $||R||/||R_0|| < 10^{-4}$ 为一般标准。
频域分析
通过时间谐波假设归结为稳态问题。需要进行复数运算，但宽带特性需通过时域分析获取。
时域的时间步长
需要最高频率成分的1/20以下的时间步长。隐式时间积分中也可使用更大的步长，但需注意精度。
频域与时域的使用区分
频域分析类似于“将收音机调谐到特定频率”——可以高效计算单一频率下的响应。时域分析类似于“同时录制所有频道”——可以再现包含所有频率成分的瞬态现象，但计算成本高。
实践指南
实际业务中的设计
主要用途包括铁路的轨道制动器、卡车的缓速器、电梯的紧急制动器、测量仪器的阻尼器。
实际业务检查清单
- [ ] 最大制动力是否满足要求规格（最高速度下的制动扭矩）
- [ ] 是否评估了导体发热导致的温升（制动能量→热）
- [ ] 是否考虑了温升导致电导率下降从而使制动力减小
- [ ] 是否优化了磁体（永磁体或电磁铁）的布置和磁路
- [ ] 是否将涡流产生的反作用力（对磁体的反力）反映到结构设计中
新干线的涡流制动器——零磨损、制动时速300km的设计
山形、秋田新干线在既有线区间使用的涡流制动器，通过在轨道上感应的涡流产生的排斥力来产生制动力，因此没有任何磨损部件。时速100km以下时制动效率会下降，因此必须与摩擦制动器组合进行“协调控制”，CAE被用于优化这种切换时机。“无需更换刹车片的制动器”对降低维护成本做出了巨大贡献。
分析流程的比喻
电机的电磁场分析感觉类似于“给吉他调音”。调整琴弦粗细（线圈匝数）和琴桥位置（磁体布置），以引出最美妙的音色（高效的扭矩特性）。改变一个参数，整体的平衡就会改变——所以参数化研究很重要。
初学者容易陷入的误区
“空气区域？为什么要用网格划分空气？”——这是几乎所有初次接触电磁场分析的人都会产生的疑问。答案是“因为磁力线也会扩散到铁芯外部”。如果将分析区域限制在铁芯边缘，无处可去的磁通会“撞上”边界并反射，产生实际中不可能出现的磁通集中。想象一下房间太小，球不断弹到墙壁上的状态。
边界条件的思考方式
远场边界条件看似不起眼但极其重要。需要在数值上表达“从这里开始是无限广阔的空间”。如果设置错误，磁通就会像撞上“看不见的墙壁”一样被反射回来。
软件比较
工具
| 工具 | 特点 |
|---|---|
| JMAG | Motion耦合。自动计算速度相关的制动力 |
| Ansys Maxwell | Transient + Motion Setup。3D涡流 |
| COMSOL AC/DC | Moving Mesh。运动方程耦合 |
| Altair Flux | 2D/3D涡流+Motion |
电磁制动器分析工具——JMAG与Ansys Maxwell的比较
在电磁制动器的涡流分析领域，日本开发的JMAG和美国Ansys Maxwell占据了全球市场的大部分份额。JMAG在铁路、工业机械领域的涡流分析方面具有优势，可以高效执行导体形状的参数化研究。Ansys Maxwell在系统级仿真（与Motor-CAD联动等）方面表现出色，被欧美电动汽车制造商广泛采用。在日本国内，JMAG的市场份额很高，据说几乎所有铁路设备制造商都采用了它。
选型时最重要的三个问题
- “要解决什么问题”：所需的物理模型、单元类型是否支持。例如，流体方面是否有LES支持，结构方面接触、大变形的支持能力会成为差异点。
- “谁来使用”：如果是新手团队，适合GUI完善的工具；如果是经验者，则适合脚本驱动的灵活工具。类似于汽车的自动挡（GUI）和手动挡（脚本）的区别。
- “未来扩展到什么程度”：基于未来分析规模扩大（HPC支持）、向其他部门扩展、与其他工具联动等前景进行选择，有助于长期降低成本。
