疲労亀裂伝播（Paris則）
理論と物理

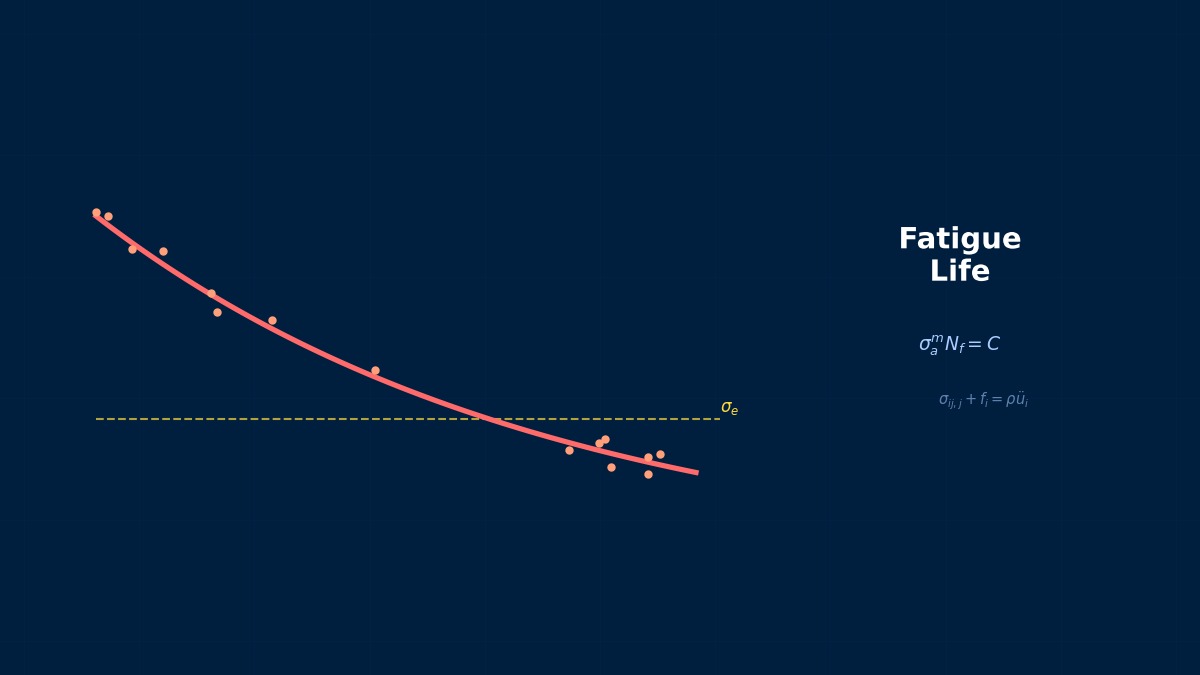

Paris則
先生、疲労亀裂の伝播はどう予測するんですか？
Paris則（1963）は疲労亀裂の進展速度を応力拡大係数の範囲で記述：
$$ \frac{da}{dN} = C(\Delta K)^m $$
先生、疲労亀裂の伝播はどう予測するんですか？
Paris則（1963）は疲労亀裂の進展速度を応力拡大係数の範囲で記述：
$da/dN$: 1サイクルあたりの亀裂進展量、$\Delta K = K_{max} - K_{min}$: 応力拡大係数範囲、$C, m$: Paris定数。
$\Delta K$ が大きいほど亀裂が速く進む。対数グラフで直線。
鋼の典型値: $C \approx 10^{-12}$ (m/cycle, MPa$\sqrt{m}$単位), $m \approx 3$。$m$ が材料の亀裂進展感度。
疲労亀裂の3段階
1. Region I — $\Delta K < \Delta K_{th}$（しきい値以下）。亀裂は進展しない
2. Region II — Paris則が成り立つ領域。安定伝播
3. Region III — $K_{max} \to K_{IC}$。急速破壊に遷移
残存寿命の計算
初期亀裂 $a_0$ から臨界亀裂 $a_c$（$K = K_{IC}$）まで積分：
まとめ
Parisの法則とNASAの資金援助
疲労き裂伝播速度の基本法則「da/dN = C(ΔK)^m」は1961年にParis・Gomezが発表した。初期は主要学術誌に何度も掲載拒否されたが、NASAが民間航空の構造健全性への応用性を認め資金を提供したことで広まった。現在は世界中のき裂評価規格（ASTM E647、BS 7910等）の基礎となっている。
各項の物理的意味
- 慣性項（質量項）：$\rho \ddot{u}$、つまり「質量×加速度」。急ブレーキで体が前に投げ出された経験はありませんか？ あの「持っていかれる感じ」がまさに慣性力です。重い物体ほど動き出しにくく、動き出したら止まりにくい。地震で建物が揺れるのも、地面が急に動いたのに建物の質量が「置いていかれる」から。静解析ではこの項をゼロにしますが、それは「ゆっくり力をかけるから加速度は無視できる」という仮定です。衝撃荷重や振動問題では絶対に省略できません。
- 剛性項（弾性復元力）：$Ku$ や $\nabla \cdot \sigma$。ばねを引っ張ると「戻ろうとする力」を感じますよね？ あれがフックの法則 $F=kx$ であり、剛性項の本質です。では質問——鉄の棒とゴム紐、同じ力で引っ張るとどちらが伸びるでしょうか？ 当然ゴムです。この「伸びにくさ」がヤング率 $E$ であり、剛性を決めます。よくある勘違い：「剛性が高い＝強い」ではありません。剛性は「変形しにくさ」、強度は「壊れにくさ」で、別の概念です。
- 外力項（荷重項）：体積力 $f_b$（重力など）と表面力 $f_s$（圧力、接触力など）。こう考えてみてください——橋の上のトラックの重さは「中身全体にかかる力」（体積力）、タイヤが路面を押す力は「表面だけにかかる力」（表面力）。風圧、水圧、ボルトの締付力…すべて外力です。ここでありがちな失敗：荷重の方向を間違える。「引張」のつもりが「圧縮」になっていた——笑い話に聞こえますが、3D空間で座標系が回転していると実際に起こります。
- 減衰項：レイリー減衰 $C\dot{u} = (\alpha M + \beta K)\dot{u}$。ギターの弦を弾いてみてください。音は鳴り続けますか？ いいえ、徐々に小さくなりますよね。振動エネルギーが空気抵抗や弦の内部摩擦で熱に変わるからです。車のショックアブソーバーも同じ原理——わざと振動エネルギーを吸収して乗り心地を良くしています。もし減衰がゼロだったら？ 建物は地震の後いつまでも揺れ続けることになります。実際にはそうならないので、適切な減衰の設定が重要です。
仮定条件と適用限界
次元解析と単位系
| 変数 | SI単位 | 注意点・換算メモ |
|---|---|---|
| 変位 $u$ | m（メートル） | mm入力時は荷重・弾性率もMPa/N系に統一すること |
| 応力 $\sigma$ | Pa（パスカル）= N/m² | MPa = 10⁶ Pa。降伏応力との比較時に単位系の不一致に注意 |
| 歪み $\varepsilon$ | 無次元（m/m） | 工学歪みと対数歪みの区別に注意（大変形時） |
| 弾性率 $E$ | Pa | 鋼: 約210 GPa、アルミ: 約70 GPa。温度依存性に注意 |
| 密度 $\rho$ | kg/m³ | mm系ではtonne/mm³（= 10⁻⁹ tonne/mm³ for 鋼） |
| 力 $F$ | N（ニュートン） | mm系ではN、m系ではNで統一 |
数値解法と実装
亀裂伝播のFEM
1. FEMでSIF $\Delta K(a)$を亀裂長さごとに計算 — 亀裂を段階的に延長
2. Paris則で$da/dN$を計算
3. 累積でサイクル数$N$を求める
専用ツール
まとめ
ΔK計算のSIFハンドブック活用
Paris則の適用には応力拡大係数範囲ΔK = Δσ√(πa)・Fの計算が必要だ。形状係数Fは解析解（無限板ではF=1）か、ハンドブック（応力拡大係数ハンドブック、Stress Intensity Factor Handbook）から取得する。実用上は半楕円表面き裂（Q因子補正付き）が最も使用頻度が高く、FEMによるSIF計算はその精度確認に使われる。
線形要素（1次要素）
節点間を線形補間。計算コストは低いが、応力の精度が低い。せん断ロッキングに注意（低減積分やB-bar法で緩和）。
2次要素（中間節点付き）
曲線的な変形を表現可能。応力精度が大幅に向上するが、自由度は約2〜3倍に増加。推奨：応力評価が重要な場合。
完全積分 vs 低減積分
完全積分：過剰拘束（ロッキング）のリスク。低減積分：アワーグラスモード（零エネルギーモード）のリスク。適材適所で選択。
アダプティブメッシュ
誤差指標（ZZ推定量等）に基づく自動細分化。応力集中部の精度を効率的に向上。h法（要素分割）とp法（次数増加）がある。
ニュートン・ラフソン法
非線形解析の標準的手法。接線剛性マトリクスを毎反復更新。収束半径内で2次収束するが、計算コストが高い。
修正ニュートン・ラフソン法
接線剛性マトリクスを初期値または数反復毎に更新。各反復のコストは低いが、収束速度は線形的。
収束判定基準
力の残差ノルム: $||R|| / ||F_{ext}|| < \epsilon$（一般に $\epsilon = 10^{-3}$〜$10^{-6}$）。変位増分ノルム: $||\Delta u|| / ||u|| < \epsilon$。エネルギーノルム: $\Delta u \cdot R < \epsilon$
荷重増分法
全荷重を一度に負荷せず、小刻みに増加させる。弧長法（Riks法）は荷重-変位関係の極値点を越えて追跡可能。
直接法 vs 反復法のたとえ
直接法は「連立方程式を筆算で正確に解く」方法——確実だが大規模問題では時間がかかりすぎる。反復法は「当て推量を繰り返して正解に近づく」方法——最初は大雑把な答えだが、反復するたびに精度が上がる。辞書で言葉を探すとき、最初のページから順番に探す（直接法）より、見当をつけて開き、前後に調整する（反復法）方が効率的なのと同じ原理。
メッシュの次数と精度の関係
1次要素は「定規で曲線を近似する」——直線の折れ線で表現するため精度に限界がある。2次要素は「フレキシブルカーブ」——曲線的な変化を表現でき、同じメッシュ密度でも格段に精度が向上する。ただし、1要素あたりの計算コストは増えるため、トータルのコスト対効果で判断する。
実践ガイド
亀裂伝播の実務
航空機の損傷許容設計（FAR 25.571）、圧力容器のAPI 579 FFS評価、原子炉の亀裂成長評価。
実務チェックリスト
FAA安全寿命からダメージトレランスへの転換
1974年の米国FAR 25.571改訂でダメージトレランス設計が航空機に義務化された。背景には1969年F-111機の翼桁欠陥による事故がある。現在すべての商用航空機は疲労き裂伝播寿命の解析を義務付けられており、Paris則を使って残余寿命を保守的に評価し、点検間隔を設定する手順が標準化されている。
解析フローのたとえ
解析の流れは、実は料理とそっくりです。まず材料を買い出し（CADモデルの準備）、下ごしらえをして（メッシュ生成）、火にかけて（ソルバー実行）、最後に盛り付ける（後処理で可視化）。ここで大事な問いかけ——料理で一番失敗しやすい工程はどこでしょう？ 実は「下ごしらえ」なんです。メッシュの品質が悪いと、どんなに優秀なソルバーを使っても結果はめちゃくちゃになります。
初心者が陥りやすい落とし穴
あなたはメッシュ収束性を確認していますか？ 「計算が回った＝結果が正しい」と思っていませんか？ これ、実はCAE初心者が最も陥りやすい罠です。ソルバーは与えられたメッシュで「それなりの答え」を必ず返します。でもメッシュが粗すぎれば、その答えは現実から大きくずれている。最低3段階のメッシュ密度で結果が安定することを確認する——これを怠ると「コンピュータが出した答えだから正しいはず」という危険な思い込みに陥ります。
境界条件の考え方
境界条件の設定は、試験の「問題文を書く」のと同じです。問題文が間違っていたら？ どんなに正確に計算しても答えは間違いますよね。「この面は本当に完全固定なのか」「この荷重は本当に一様分布なのか」——現実の拘束条件を正しくモデル化することが、実は解析全体で最も重要なステップだったりします。
ソフトウェア比較
亀裂伝播のツール
NASGRO軟件とNASAの遺産
NASGROはNASA・SwRI（サウスウエスト研究所）・ESAが共同開発したき裂成長解析ソフトで、Commercial版はFAA認定ソフトとして米国航空宇宙産業で広く使われる。NASGRO方程式はParisモデルを拡張してR比依存性・閾値ΔKth・破壊靭性Kcを1式で表現でき、5000種超の材料データを内包する。Pratt & WhitneyやGEはエンジン部品認証解析に使用している。
選定で最も重要な3つの問い
- 「何を解くか」：疲労亀裂伝播（Paris則）に必要な物理モデル・要素タイプが対応しているか。例えば、流体ではLES対応の有無、構造では接触・大変形の対応能力が差になる。
- 「誰が使うか」：初心者チームならGUIが充実したツール、経験者ならスクリプト駆動の柔軟なツールが適する。自動車のAT車（GUI）とMT車（スクリプト）の違いに似ている。
- 「どこまで拡張するか」：将来の解析規模拡大（HPC対応）、他部門への展開、他ツールとの連携を見据えた選択が長期的なコスト削減につながる。
先端技術
亀裂伝播の先端
可変振幅荷重下のき裂開口効果
実際の使用環境では荷重が一定でなく、高荷重サイクルの後に低荷重サイクルを加えると亀裂が遅延する「荷重遅延効果」が生じる。この現象はElber（1971年）が発見した「き裂閉口」で説明される。Wheeler・Willenborgモデルはこれを定量化し、過大荷重比1.5倍の場合にParis則の単純積分に比べ寿命が1.5〜3倍延びる予測が可能だ。
トラブルシューティング
亀裂伝播のトラブル
R比依存性の見落とし
Paris則のパラメータCとmは応力比R（=Kmin/Kmax）に依存するが、データベースのR比と実構造のR比が一致しないと予測誤差が大きくなる。R=0.1のデータをR=0.5で使うと、アルミ合金2024-T3では伝播速度を2〜3倍過小評価することがある。Forman式やNASGROモデルはR比依存性を内包しているため、可変荷重下の実設計への適用に向いている。
「解析が合わない」と思ったら
- まず深呼吸——焦って設定をランダムに変えると、問題がさらに複雑になる
- 最小再現ケースを作る——疲労亀裂伝播（Paris則）の問題を最も単純な形で再現する。「引き算のデバッグ」が最も効率的
- 1つだけ変えて再実行——複数の変更を同時に行うと、何が効いたか分からなくなる。科学実験と同じ「対照実験」の原則
- 物理に立ち返る——計算結果が「重力に逆らって物が浮く」ような非物理的な結果なら、入力データの根本的な間違いを疑う
