Miner則（累積損傷則）
理論と物理

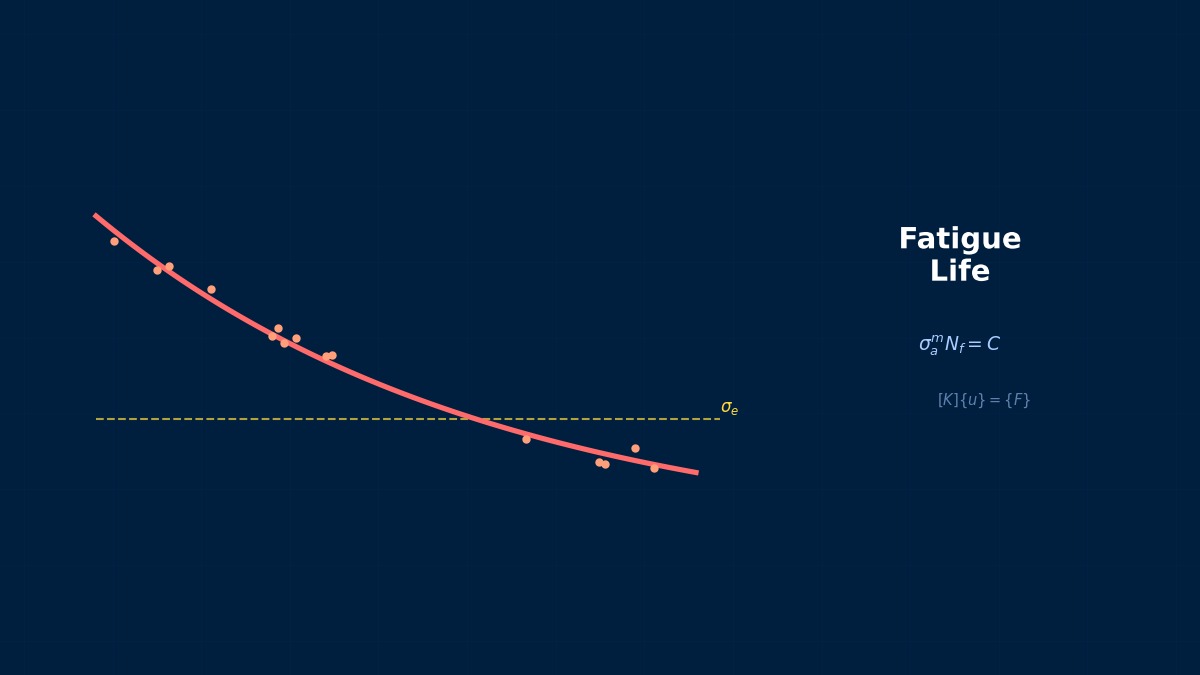

Miner則とは
先生、Miner則（累積損傷則）を教えてください。
Palmgren-Miner則（1945年）は変動荷重での累積疲労損傷を評価。各応力レベルの損傷率の合計が1に達すると破壊：
$n_i$ は応力レベル$i$での実サイクル数、$N_i$ はその応力レベルでのS-N寿命。$D = 1$ で破壊。
各レベルの「消費率」を足し合わせるだけ。シンプルですね。
シンプルだが荷重順序の影響を無視する問題がある。高応力→低応力の順序と逆で寿命が変わるが、Miner則はこの効果を捉えない。それでも実務の標準。
まとめ
マイナー則の「不思議な1.0」
線形累積損傷則（マイナー則）は損傷和が1.0で破壊すると予測するが、実際の破壊は0.3〜3.0の間でばらつく。これはマイナーが1945年に発表した際に認めていた限界でもある。応力振幅の大きな荷重から先に加えると損傷蓄積が速く、小→大の順では遅くなるsequence effectが主因だ。
各項の物理的意味
- 慣性項（質量項）：$\rho \ddot{u}$、つまり「質量×加速度」。急ブレーキで体が前に投げ出された経験はありませんか？ あの「持っていかれる感じ」がまさに慣性力です。重い物体ほど動き出しにくく、動き出したら止まりにくい。地震で建物が揺れるのも、地面が急に動いたのに建物の質量が「置いていかれる」から。静解析ではこの項をゼロにしますが、それは「ゆっくり力をかけるから加速度は無視できる」という仮定です。衝撃荷重や振動問題では絶対に省略できません。
- 剛性項（弾性復元力）：$Ku$ や $\nabla \cdot \sigma$。ばねを引っ張ると「戻ろうとする力」を感じますよね？ あれがフックの法則 $F=kx$ であり、剛性項の本質です。では質問——鉄の棒とゴム紐、同じ力で引っ張るとどちらが伸びるでしょうか？ 当然ゴムです。この「伸びにくさ」がヤング率 $E$ であり、剛性を決めます。よくある勘違い：「剛性が高い＝強い」ではありません。剛性は「変形しにくさ」、強度は「壊れにくさ」で、別の概念です。
- 外力項（荷重項）：体積力 $f_b$（重力など）と表面力 $f_s$（圧力、接触力など）。こう考えてみてください——橋の上のトラックの重さは「中身全体にかかる力」（体積力）、タイヤが路面を押す力は「表面だけにかかる力」（表面力）。風圧、水圧、ボルトの締付力…すべて外力です。ここでありがちな失敗：荷重の方向を間違える。「引張」のつもりが「圧縮」になっていた——笑い話に聞こえますが、3D空間で座標系が回転していると実際に起こります。
- 減衰項：レイリー減衰 $C\dot{u} = (\alpha M + \beta K)\dot{u}$。ギターの弦を弾いてみてください。音は鳴り続けますか？ いいえ、徐々に小さくなりますよね。振動エネルギーが空気抵抗や弦の内部摩擦で熱に変わるからです。車のショックアブソーバーも同じ原理——わざと振動エネルギーを吸収して乗り心地を良くしています。もし減衰がゼロだったら？ 建物は地震の後いつまでも揺れ続けることになります。実際にはそうならないので、適切な減衰の設定が重要です。
仮定条件と適用限界
次元解析と単位系
| 変数 | SI単位 | 注意点・換算メモ |
|---|---|---|
| 変位 $u$ | m（メートル） | mm入力時は荷重・弾性率もMPa/N系に統一すること |
| 応力 $\sigma$ | Pa（パスカル）= N/m² | MPa = 10⁶ Pa。降伏応力との比較時に単位系の不一致に注意 |
| 歪み $\varepsilon$ | 無次元（m/m） | 工学歪みと対数歪みの区別に注意（大変形時） |
| 弾性率 $E$ | Pa | 鋼: 約210 GPa、アルミ: 約70 GPa。温度依存性に注意 |
| 密度 $\rho$ | kg/m³ | mm系ではtonne/mm³（= 10⁻⁹ tonne/mm³ for 鋼） |
| 力 $F$ | N（ニュートン） | mm系ではN、m系ではNで統一 |
数値解法と実装
Miner則のFEM
1. FEMで応力→レインフロー法でサイクル抽出→各$\Delta\sigma_i$に対するS-N寿命$N_i$→$D = \sum n_i/N_i$
全疲労ソフト（nCode, fe-safe, FEMFAT）で自動計算。
まとめ
レインフロー法との組合せが鍵
マイナー則を実践で使うには、不規則な荷重時刻歴からレインフロー法でサイクルを抽出し、各振幅のS-N曲線上の寿命Niを読み取って損傷Σ(ni/Ni)を計算する。自動車メーカーでは1990年代から計測データを自動処理するソフトを内製し、1分間の実走行データを5分以内で疲労損傷評価できるようにした。
線形要素（1次要素）
節点間を線形補間。計算コストは低いが、応力の精度が低い。せん断ロッキングに注意（低減積分やB-bar法で緩和）。
2次要素（中間節点付き）
曲線的な変形を表現可能。応力精度が大幅に向上するが、自由度は約2〜3倍に増加。推奨：応力評価が重要な場合。
完全積分 vs 低減積分
完全積分：過剰拘束（ロッキング）のリスク。低減積分：アワーグラスモード（零エネルギーモード）のリスク。適材適所で選択。
アダプティブメッシュ
誤差指標（ZZ推定量等）に基づく自動細分化。応力集中部の精度を効率的に向上。h法（要素分割）とp法（次数増加）がある。
ニュートン・ラフソン法
非線形解析の標準的手法。接線剛性マトリクスを毎反復更新。収束半径内で2次収束するが、計算コストが高い。
修正ニュートン・ラフソン法
接線剛性マトリクスを初期値または数反復毎に更新。各反復のコストは低いが、収束速度は線形的。
収束判定基準
力の残差ノルム: $||R|| / ||F_{ext}|| < \epsilon$（一般に $\epsilon = 10^{-3}$〜$10^{-6}$）。変位増分ノルム: $||\Delta u|| / ||u|| < \epsilon$。エネルギーノルム: $\Delta u \cdot R < \epsilon$
荷重増分法
全荷重を一度に負荷せず、小刻みに増加させる。弧長法（Riks法）は荷重-変位関係の極値点を越えて追跡可能。
直接法 vs 反復法のたとえ
直接法は「連立方程式を筆算で正確に解く」方法——確実だが大規模問題では時間がかかりすぎる。反復法は「当て推量を繰り返して正解に近づく」方法——最初は大雑把な答えだが、反復するたびに精度が上がる。辞書で言葉を探すとき、最初のページから順番に探す（直接法）より、見当をつけて開き、前後に調整する（反復法）方が効率的なのと同じ原理。
メッシュの次数と精度の関係
1次要素は「定規で曲線を近似する」——直線の折れ線で表現するため精度に限界がある。2次要素は「フレキシブルカーブ」——曲線的な変化を表現でき、同じメッシュ密度でも格段に精度が向上する。ただし、1要素あたりの計算コストは増えるため、トータルのコスト対効果で判断する。
実践ガイド
Miner則の実務
全ての変動荷重疲労で使用。
実務チェックリスト
トラック車軸の疲労寿命評価例
実際のトラック車軸設計では、日本工業規格JASO M 305の標準荷重スペクトルとマイナー則を組み合わせる。10トン積み車両で1万kmの走行は約500万サイクルに相当し、空車・満載・段差越えの荷重比率を3:5:2として損傷計算すると寿命100万km相当の設計が可能だ。
解析フローのたとえ
解析の流れは、実は料理とそっくりです。まず材料を買い出し（CADモデルの準備）、下ごしらえをして（メッシュ生成）、火にかけて（ソルバー実行）、最後に盛り付ける（後処理で可視化）。ここで大事な問いかけ——料理で一番失敗しやすい工程はどこでしょう？ 実は「下ごしらえ」なんです。メッシュの品質が悪いと、どんなに優秀なソルバーを使っても結果はめちゃくちゃになります。
初心者が陥りやすい落とし穴
あなたはメッシュ収束性を確認していますか？ 「計算が回った＝結果が正しい」と思っていませんか？ これ、実はCAE初心者が最も陥りやすい罠です。ソルバーは与えられたメッシュで「それなりの答え」を必ず返します。でもメッシュが粗すぎれば、その答えは現実から大きくずれている。最低3段階のメッシュ密度で結果が安定することを確認する——これを怠ると「コンピュータが出した答えだから正しいはず」という危険な思い込みに陥ります。
境界条件の考え方
境界条件の設定は、試験の「問題文を書く」のと同じです。問題文が間違っていたら？ どんなに正確に計算しても答えは間違いますよね。「この面は本当に完全固定なのか」「この荷重は本当に一様分布なのか」——現実の拘束条件を正しくモデル化することが、実は解析全体で最も重要なステップだったりします。
ソフトウェア比較
ツール
各社ソルバーのマイナー則実装差
ABAQUS・ANSYS・MSC Nastranでは線形累積損傷則（マイナー則）の臨界値デフォルトがD=1.0で共通だが、Simulia fe-safeはD=0.5を推奨デフォルトとし、航空宇宙向けAS9100規格に準拠した保守的設定を採用している。実務では同一FEモデルでもソルバー選択で許容繰返し数が2倍変わりうる。
選定で最も重要な3つの問い
- 「何を解くか」：Miner則（累積損傷則）に必要な物理モデル・要素タイプが対応しているか。例えば、流体ではLES対応の有無、構造では接触・大変形の対応能力が差になる。
- 「誰が使うか」：初心者チームならGUIが充実したツール、経験者ならスクリプト駆動の柔軟なツールが適する。自動車のAT車（GUI）とMT車（スクリプト）の違いに似ている。
- 「どこまで拡張するか」：将来の解析規模拡大（HPC対応）、他部門への展開、他ツールとの連携を見据えた選択が長期的なコスト削減につながる。
先端技術
Miner則の先端
機械学習による損傷予測の精度向上
マイナー則の精度限界を補うため、2020年代から機械学習を使った寿命予測が研究されている。深層学習モデルに実験データ10万件を学習させると、マイナー則比較で誤差が±50%から±15%に改善した例もある（2022年、東京工業大学）。ただし学習データ外の材料・荷重条件への適用には慎重さが必要だ。
トラブルシューティング
Miner則のトラブル
マイナー則が過大評価する条件
マイナー則が不安全側（実際より長寿命と予測）になりやすいのは、高→低振幅の荷重順序と溶接構造物だ。特に引張残留応力がある溶接部では、初期の高荷重サイクルで残留応力が解放されず損傷が累積する。IIW溶接疲労設計指針ではこの場合に安全係数1.5を追加して使用することを推奨している。
「解析が合わない」と思ったら
- まず深呼吸——焦って設定をランダムに変えると、問題がさらに複雑になる
- 最小再現ケースを作る——Miner則（累積損傷則）の問題を最も単純な形で再現する。「引き算のデバッグ」が最も効率的
- 1つだけ変えて再実行——複数の変更を同時に行うと、何が効いたか分からなくなる。科学実験と同じ「対照実験」の原則
- 物理に立ち返る——計算結果が「重力に逆らって物が浮く」ような非物理的な結果なら、入力データの根本的な間違いを疑う
