摩耗シミュレーション
理論と物理
摩耗シミュレーションとは
先生、FEMで摩耗（すり減り）をシミュレーションできるんですか？
できる。Archardの摩耗則に基づいて接触面の材料除去を計算し、形状を更新する。
$V$ は摩耗体積、$s$ はすべり距離、$K$ は摩耗係数、$F_n$ は法線力、$H$ は硬さ。
すべり距離に比例して摩耗する。シンプルなモデルですね。
Archardの式は最もシンプルだが、多くの摩耗問題で実用的な精度が得られる。
FEMでの実装
摩耗シミュレーションの手順（反復的）：

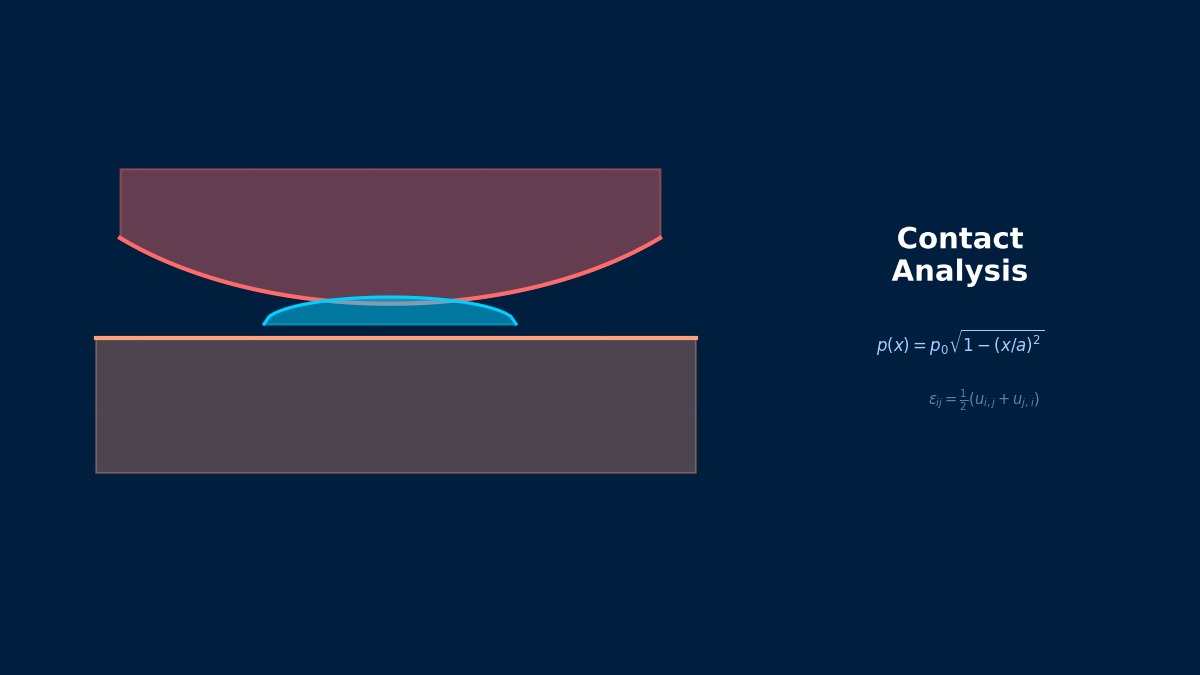

1. 接触解析 — 接触圧とすべり量を計算
2. 摩耗量の計算 — Archardの式で摩耗深さ
3. メッシュの更新 — 摩耗した分だけ節点を移動
4. 再度接触解析 — 更新された形状で
5. 収束するまで反復
メッシュを毎回更新するのは大変そうですね。
AbaqusのUMESHMOTION（適応メッシュ）やLS-DYNAの*MAT_WEARで自動化可能。
まとめ
要点：
- Archardの摩耗則 — $dV/ds = K F_n / H$
- 接触→摩耗量→メッシュ更新の反復 — 摩耗の時間発展
- AbaqusのUMESHMOTION — 適応メッシュで摩耗面を更新
- ベアリング、ギア、ブレーキパッド — 主な適用
Archard摩耗則1953年
摩耗シミュレーションの基礎となるArchard摩耗則は、J.F. ArachardとW. Hirstが1953年に発表した論文に由来する。摩耗量V = k × W × s / H（k:摩耗係数、W:荷重、s:滑り距離、H:硬さ）という単純な比例則だが、60年以上たった現在でも工業的摩耗予測の標準モデルとして使われ続けている。同論文はWear誌の創刊（1957年）に先立ち、摩耗科学（tribology）という学術分野の確立に大きく貢献した。
各項の物理的意味
- 慣性項（質量項）：$\rho \ddot{u}$、つまり「質量×加速度」。急ブレーキで体が前に投げ出された経験はありませんか？ あの「持っていかれる感じ」がまさに慣性力です。重い物体ほど動き出しにくく、動き出したら止まりにくい。地震で建物が揺れるのも、地面が急に動いたのに建物の質量が「置いていかれる」から。静解析ではこの項をゼロにしますが、それは「ゆっくり力をかけるから加速度は無視できる」という仮定です。衝撃荷重や振動問題では絶対に省略できません。
- 剛性項（弾性復元力）：$Ku$ や $\nabla \cdot \sigma$。ばねを引っ張ると「戻ろうとする力」を感じますよね？ あれがフックの法則 $F=kx$ であり、剛性項の本質です。では質問——鉄の棒とゴム紐、同じ力で引っ張るとどちらが伸びるでしょうか？ 当然ゴムです。この「伸びにくさ」がヤング率 $E$ であり、剛性を決めます。よくある勘違い：「剛性が高い＝強い」ではありません。剛性は「変形しにくさ」、強度は「壊れにくさ」で、別の概念です。
- 外力項（荷重項）：体積力 $f_b$（重力など）と表面力 $f_s$（圧力、接触力など）。こう考えてみてください——橋の上のトラックの重さは「中身全体にかかる力」（体積力）、タイヤが路面を押す力は「表面だけにかかる力」（表面力）。風圧、水圧、ボルトの締付力…すべて外力です。ここでありがちな失敗：荷重の方向を間違える。「引張」のつもりが「圧縮」になっていた——笑い話に聞こえますが、3D空間で座標系が回転していると実際に起こります。
- 減衰項：レイリー減衰 $C\dot{u} = (\alpha M + \beta K)\dot{u}$。ギターの弦を弾いてみてください。音は鳴り続けますか？ いいえ、徐々に小さくなりますよね。振動エネルギーが空気抵抗や弦の内部摩擦で熱に変わるからです。車のショックアブソーバーも同じ原理——わざと振動エネルギーを吸収して乗り心地を良くしています。もし減衰がゼロだったら？ 建物は地震の後いつまでも揺れ続けることになります。実際にはそうならないので、適切な減衰の設定が重要です。
仮定条件と適用限界
次元解析と単位系
| 変数 | SI単位 | 注意点・換算メモ |
|---|---|---|
| 変位 $u$ | m（メートル） | mm入力時は荷重・弾性率もMPa/N系に統一すること |
| 応力 $\sigma$ | Pa（パスカル）= N/m² | MPa = 10⁶ Pa。降伏応力との比較時に単位系の不一致に注意 |
| 歪み $\varepsilon$ | 無次元（m/m） | 工学歪みと対数歪みの区別に注意（大変形時） |
| 弾性率 $E$ | Pa | 鋼: 約210 GPa、アルミ: 約70 GPa。温度依存性に注意 |
| 密度 $\rho$ | kg/m³ | mm系ではtonne/mm³（= 10⁻⁹ tonne/mm³ for 鋼） |
| 力 $F$ | N（ニュートン） | mm系ではN、m系ではNで統一 |
数値解法と実装
摩耗のFEM実装
```
*ADAPTIVE MESH, TYPE=CONTACT SURFACE
wear_surface
*ADAPTIVE MESH CONTROLS, MESHING FREQUENCY=1
*UMESHMOTION $ ユーザーサブルーチンで摩耗量を計算
```
```
*MAT_WEAR
K, H $ Archard係数と硬さ
```
LS-DYNAには専用の摩耗材料モデルがあるんですね。
*MAT_WEARは接触面の要素を自動的に薄くして摩耗を表現。リメッシュなしで摩耗が進行。
まとめ
形状更新の数値スキーム
摩耗FEMの数値的な核心は「摩耗量→節点移動→メッシュ更新→再接触」の反復処理にある。Podra & Andersson（1997年）が提案したEulerianアプローチでは、1サイクル分の摩耗量をArchard則で計算し、境界節点を法線方向に後退させた後、スムーシングアルゴリズムで要素歪みを修正する。この手法は現在もABAQUSのUMESHMOTIONユーザーサブルーチンを使った実装の参照実装として参照されている。
線形要素（1次要素）
節点間を線形補間。計算コストは低いが、応力の精度が低い。せん断ロッキングに注意（低減積分やB-bar法で緩和）。
2次要素（中間節点付き）
曲線的な変形を表現可能。応力精度が大幅に向上するが、自由度は約2〜3倍に増加。推奨：応力評価が重要な場合。
完全積分 vs 低減積分
完全積分：過剰拘束（ロッキング）のリスク。低減積分：アワーグラスモード（零エネルギーモード）のリスク。適材適所で選択。
アダプティブメッシュ
誤差指標（ZZ推定量等）に基づく自動細分化。応力集中部の精度を効率的に向上。h法（要素分割）とp法（次数増加）がある。
ニュートン・ラフソン法
非線形解析の標準的手法。接線剛性マトリクスを毎反復更新。収束半径内で2次収束するが、計算コストが高い。
修正ニュートン・ラフソン法
接線剛性マトリクスを初期値または数反復毎に更新。各反復のコストは低いが、収束速度は線形的。
収束判定基準
力の残差ノルム: $||R|| / ||F_{ext}|| < \epsilon$（一般に $\epsilon = 10^{-3}$〜$10^{-6}$）。変位増分ノルム: $||\Delta u|| / ||u|| < \epsilon$。エネルギーノルム: $\Delta u \cdot R < \epsilon$
荷重増分法
全荷重を一度に負荷せず、小刻みに増加させる。弧長法（Riks法）は荷重-変位関係の極値点を越えて追跡可能。
直接法 vs 反復法のたとえ
直接法は「連立方程式を筆算で正確に解く」方法——確実だが大規模問題では時間がかかりすぎる。反復法は「当て推量を繰り返して正解に近づく」方法——最初は大雑把な答えだが、反復するたびに精度が上がる。辞書で言葉を探すとき、最初のページから順番に探す（直接法）より、見当をつけて開き、前後に調整する（反復法）方が効率的なのと同じ原理。
メッシュの次数と精度の関係
1次要素は「定規で曲線を近似する」——直線の折れ線で表現するため精度に限界がある。2次要素は「フレキシブルカーブ」——曲線的な変化を表現でき、同じメッシュ密度でも格段に精度が向上する。ただし、1要素あたりの計算コストは増えるため、トータルのコスト対効果で判断する。
実践ガイド
摩耗の実務
実務チェックリスト
切削工具の摩耗予測
金属切削の切削工具寿命予測にArchard摩耗則を組み込んだFEMが2000年代から普及している。サンドビックが2010年代に公開した超硬合金エンドミル解析では、DEFORMコードを用いて切削速度200m/min・切込み1mm条件下での工具フランク摩耗幅VB=0.3mmに達するまでの加工長を、実験値と比較して±18%の誤差で予測した。この結果は工具コーティング最適化の設計判断に活用されている。
解析フローのたとえ
解析の流れは、実は料理とそっくりです。まず材料を買い出し（CADモデルの準備）、下ごしらえをして（メッシュ生成）、火にかけて（ソルバー実行）、最後に盛り付ける（後処理で可視化）。ここで大事な問いかけ——料理で一番失敗しやすい工程はどこでしょう？ 実は「下ごしらえ」なんです。メッシュの品質が悪いと、どんなに優秀なソルバーを使っても結果はめちゃくちゃになります。
初心者が陥りやすい落とし穴
あなたはメッシュ収束性を確認していますか？ 「計算が回った＝結果が正しい」と思っていませんか？ これ、実はCAE初心者が最も陥りやすい罠です。ソルバーは与えられたメッシュで「それなりの答え」を必ず返します。でもメッシュが粗すぎれば、その答えは現実から大きくずれている。最低3段階のメッシュ密度で結果が安定することを確認する——これを怠ると「コンピュータが出した答えだから正しいはず」という危険な思い込みに陥ります。
境界条件の考え方
境界条件の設定は、試験の「問題文を書く」のと同じです。問題文が間違っていたら？ どんなに正確に計算しても答えは間違いますよね。「この面は本当に完全固定なのか」「この荷重は本当に一様分布なのか」——現実の拘束条件を正しくモデル化することが、実は解析全体で最も重要なステップだったりします。
ソフトウェア比較
摩耗のツール
選定ガイド
DEFORM摩耗モジュールの歴史
金属加工専用FEMコードDEFORM（Scientific Forming Technologies Corporation）は1989年の設立から切削・鍛造解析に特化してきたが、摩耗モジュールの商用提供はDEFORM V6.1（2000年頃）から始まった。同バージョンでArchard則とUsui則（切削用）の2種類が実装され、工具寿命の予測精度が業界標準となった。現行DEFORM V13では機械学習で摩耗係数を自動補正するアダプティブ機能が追加されている。
選定で最も重要な3つの問い
- 「何を解くか」：摩耗シミュレーションに必要な物理モデル・要素タイプが対応しているか。例えば、流体ではLES対応の有無、構造では接触・大変形の対応能力が差になる。
- 「誰が使うか」：初心者チームならGUIが充実したツール、経験者ならスクリプト駆動の柔軟なツールが適する。自動車のAT車（GUI）とMT車（スクリプト）の違いに似ている。
- 「どこまで拡張するか」：将来の解析規模拡大（HPC対応）、他部門への展開、他ツールとの連携を見据えた選択が長期的なコスト削減につながる。
先端技術
摩耗の先端研究
データ駆動摩耗則
2019年以降、分子動力学シミュレーションとPINNs（Physics-Informed Neural Networks）を組み合わせてナノスケールの摩耗メカニズムをマクロ摩耗則にアップスケーリングする研究が活発化している。IFToMM World Congressの2023年発表では、Fe-Fe接触のMDシミュレーション10万ケースから学習したPINNsが、ArChardモデルが再現できなかった低荷重域の非線形摩耗挙動を予測誤差15%以内で捉えることに成功している。
トラブルシューティング
摩耗のトラブル
摩耗係数のばらつきと失敗
摩耗シミュレーションで最大の不確定要因は摩耗係数kの値だ。同じ鋼材同士でも潤滑状態・面粗度・温度によりkが10⁻⁶から10⁻³まで3桁変動する。2015年に国内自動車部品メーカーが経験した失敗では、文献値のk=5×10⁻⁵をそのまま使ったところ予測摩耗量が実測の7倍になり、設計判断を誤った。根本対策はPin-on-Diskトライボメーター試験で使用条件に対応したkを実測することだ。
「解析が合わない」と思ったら
- まず深呼吸——焦って設定をランダムに変えると、問題がさらに複雑になる
- 最小再現ケースを作る——摩耗シミュレーションの問題を最も単純な形で再現する。「引き算のデバッグ」が最も効率的
- 1つだけ変えて再実行——複数の変更を同時に行うと、何が効いたか分からなくなる。科学実験と同じ「対照実験」の原則
- 物理に立ち返る——計算結果が「重力に逆らって物が浮く」ような非物理的な結果なら、入力データの根本的な間違いを疑う
