渦電流による遮蔽効果

カテゴリ: 電磁場解析 | 統合版 2026-04-06

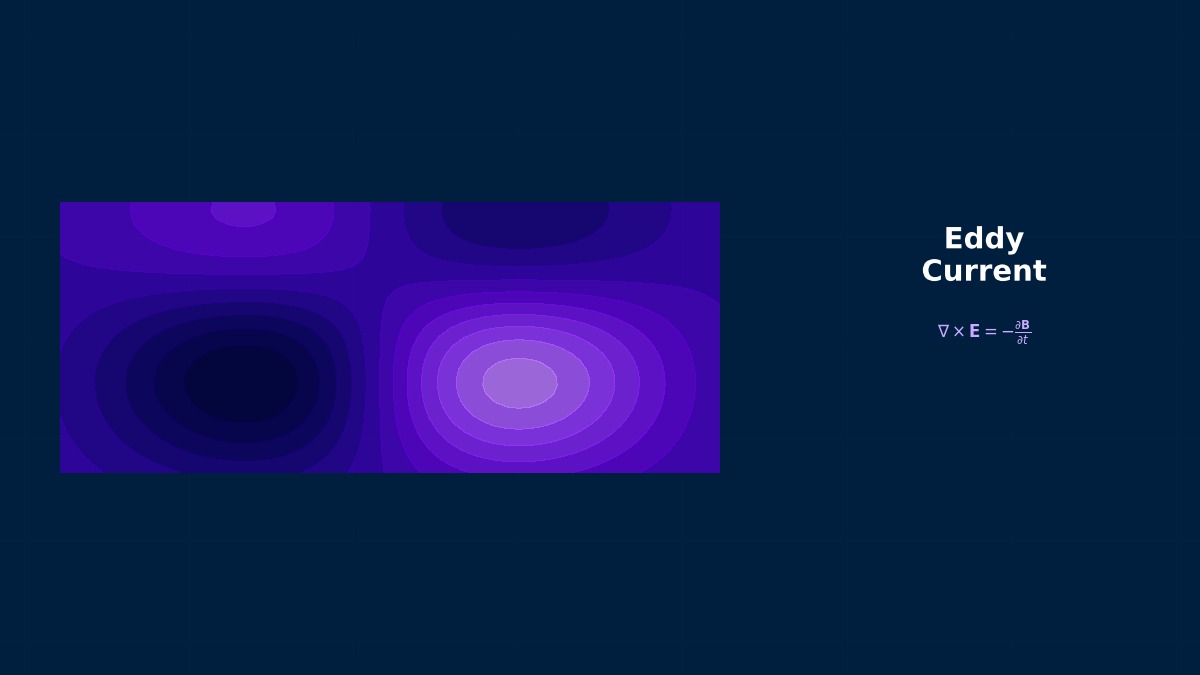

CAE visualization for shielding effectiveness eddy theory - technical simulation diagram
渦電流による遮蔽効果

理論と物理

渦電流遮蔽の原理

🧑‍🎓

先生、アルミ筐体で磁界を遮蔽できる仕組みは?


🎓

非磁性導体(アルミ、銅)の遮蔽は渦電流による反磁界で実現する。高透磁率材料(パーマロイ)の磁束迂回とは原理が異なる。


遮蔽効果(平板):

$$ SE = 20\log_{10}\left(\frac{e^{t/\delta}}{2}\right) \approx 8.686 \frac{t}{\delta} + 6 \quad [\text{dB}] $$

$t$: 板厚、$\delta$: 表皮深さ。周波数が高いほど$\delta$が小さくなりSEが向上。


🧑‍🎓

低周波では遮蔽が効かないということですか?


🎓

その通り。50 Hzの磁界に対して1 mm厚のアルミ板の$\delta \approx 12$ mm → SE ≈ 1 dB。ほぼ遮蔽効果なし。低周波磁界には高透磁率材料が必要。


まとめ

🎓
  • 渦電流の反磁界 — 非磁性導体の遮蔽原理
  • $SE \propto t/\delta$ — 周波数が高いほど効果的
  • 低周波 — 導体シールドは無力。高$\mu_r$材料が必要

  • Coffee Break よもやま話

    ファラデーケージの「完全性」——遮蔽理論と現実のギャップ

    理論的には完全に閉じた導体容器(ファラデーケージ)は内部の電磁界をゼロにできるが、現実のシールドには穴・スリット・接合部があり必ず漏洩が生じる。渦電流による遮蔽効果はシールド材の導電率・透磁率・厚さと周波数の積で決まり、銅1mm厚で1MHzなら理論的に100dB以上の遮蔽効果が得られる。この理論値と実測値のギャップを埋めるのが、実際の開口部や縫い目の影響をモデル化した渦電流FEM解析の役割だ。

    各項の物理的意味
    • 電場項 $\nabla \times \mathbf{E} = -\partial \mathbf{B}/\partial t$:ファラデーの電磁誘導法則。時間変動する磁束密度が起電力を生じさせる。【日常の例】自転車のダイナモ(発電機)は、磁石を回転させることで近くのコイルに電圧が発生する——磁場が時間的に変化すると電場が誘起されるというこの法則の直接的応用。IHクッキングヒーターも同じ原理で、高周波磁場の変化が鍋底に渦電流を誘起し、ジュール熱で加熱する。
    • 磁場項 $\nabla \times \mathbf{H} = \mathbf{J} + \partial \mathbf{D}/\partial t$:アンペア-マクスウェルの法則。電流と変位電流が磁場を生成する。【日常の例】電線に電流を流すと周囲に磁場が生じる——これがアンペアの法則。電磁石はこの原理で動作し、コイルに電流を流して強力な磁場を作る。スマートフォンのスピーカーも、電流→磁場→振動板の力というこの法則の応用。高周波(GHz帯のアンテナ等)では変位電流 $\partial D/\partial t$ が無視できなくなり、電磁波の放射を記述する。
    • ガウスの法則 $\nabla \cdot \mathbf{D} = \rho_v$:電荷が電束の発散源であることを示す。【日常の例】下敷きで髪の毛をこすると静電気で髪が逆立つ——帯電した下敷き(電荷)から電気力線が放射状に広がり、軽い髪の毛に力を及ぼす。コンデンサ(キャパシタ)の設計では、電極間の電場分布をこの法則で計算する。ESD(静電気放電)対策もガウスの法則に基づく電場解析が基盤。
    • 磁束保存 $\nabla \cdot \mathbf{B} = 0$:磁気単極子が存在しないことを表す。【日常の例】棒磁石を半分に割っても、N極だけ・S極だけの磁石は作れない——必ずN極とS極がペアで存在する。これは磁力線が「始点も終点もない閉じたループ」を描くことを意味する。数値解析では、この条件を満たすためにベクトルポテンシャル $\mathbf{B} = \nabla \times \mathbf{A}$ という定式化を用い、磁束保存を自動的に保証する。
    仮定条件と適用限界
    • 線形材料仮定:透磁率・誘電率が磁場・電場強度に依存しない(飽和領域では非線形B-Hカーブが必要)
    • 準静的近似(低周波):変位電流項を無視可能($\omega \varepsilon \ll \sigma$)。渦電流解析で一般的
    • 2D仮定(断面解析):電流方向が一様で、端部効果を無視できる場合に有効
    • 等方性仮定:異方性材料(珪素鋼板の圧延方向等)では方向別の特性定義が必要
    • 適用外ケース:プラズマ(電離気体)、超伝導体、非線形光学材料では追加の構成則が必要
    次元解析と単位系
    変数SI単位注意点・換算メモ
    磁束密度 $B$T(テスラ)1T = 1 Wb/m²。永久磁石: 0.2〜1.4T
    磁場強度 $H$A/mB-Hカーブの横軸。CGS系のOe(エルステッド)との換算: 1 Oe = 79.577 A/m
    電流密度 $J$A/m²導体の断面積と総電流から算出。表皮効果で不均一分布に注意
    透磁率 $\mu$H/m$\mu = \mu_0 \mu_r$。真空中 $\mu_0 = 4\pi \times 10^{-7}$ H/m
    導電率 $\sigma$S/m銅: 約5.96×10⁷ S/m。温度上昇で低下

    数値解法と実装

    FEMでの遮蔽解析

    🧑‍🎓

    シールド筐体の遮蔽効果をFEMでどう評価しますか?


    🎓

    周波数領域の渦電流解析で、シールドあり/なしの磁束密度比からSEを算出。注意点:


    • シールド板厚が$\delta$より薄い場合、厚み方向に最低3層のメッシュが必要
    • 開口部(スリット、穴)からの漏洩が支配的になることが多い
    • 接合部のコンタクトインピーダンスがSEを大幅に低下させる

    🧑‍🎓

    開口部の影響はどう評価しますか?


    🎓

    開口部の最大寸法$l$に対して、$l < \lambda/20$なら遮蔽効果への影響は軽微($\lambda$: 波長)。低周波磁界では開口部からの渦電流迂回が問題。3D解析で開口部をモデル化する必要がある。


    まとめ

    🎓
    • B比からSEを算出 — シールドあり/なしの比較
    • 開口部が律速 — スリット・穴からの漏洩
    • 接合部 — コンタクト抵抗がSEを低下

    • Coffee Break よもやま話

      遮蔽効果の数値計算——伝達行列法とFEMの使い分け

      電磁シールドの遮蔽効果(SE)計算には、多層平板を想定した伝達行列法(TMM)と有限要素法(FEM)の二つのアプローチがある。TMMは均一平板では解析的に素早く計算でき概算設計に有効だが、穴や縫い目のある現実的なシールドには適用できない。FEMは複雑形状を正確にモデル化できる一方、計算コストが高いため、「TMMで材料・厚さの初期設計→FEMで形状・開口部の詳細評価」という段階的アプローチが実務で定番だ。

      辺要素(Nedelec要素)

      電磁場解析に特化した要素。接線成分の連続性を自動的に保証し、スプリアスモードを排除。3D高周波解析の標準。

      節点要素

      スカラーポテンシャル定式化に使用。静磁場のスカラーポテンシャル法や静電場解析で有効。

      FEM vs BEM(境界要素法)

      FEM: 非線形材料・非均質媒質に対応。BEM: 無限領域(開領域問題)を自然に扱える。ハイブリッドFEM-BEMも有効。

      非線形収束(磁気飽和

      B-Hカーブの非線形性をニュートン・ラフソン法で処理。残差基準: $||R||/||R_0|| < 10^{-4}$が一般的。

      周波数領域解析

      時間高調波仮定により定常問題に帰着。複素数演算が必要だが、広帯域特性は時間領域解析で取得。

      時間領域の時間刻み

      最高周波数成分の1/20以下の時間刻みが必要。暗黙的時間積分ではより大きな刻みも可能だが精度に注意。

      周波数領域と時間領域の使い分け

      周波数領域解析は「ラジオの特定の周波数に合わせる」ようなもの——1つの周波数での応答を効率的に計算できる。時間領域解析は「全チャンネルを同時に録画する」ようなもの——あらゆる周波数成分を含む過渡現象を再現できるが計算コストが高い。

      実践ガイド

      実務での設計

      🎓

      電子機器筐体のEMCシールド、電力機器の漏洩磁界対策、MRI室のRFシールドが代表的。


      実務チェックリスト

      🎓
      • [ ] 対象周波数での表皮深さと板厚の比を確認したか
      • [ ] 開口部(通気孔、コネクタ穴)のサイズと位置を評価したか
      • [ ] 接合部のガスケット or 導電性接着で連続性を確保したか
      • [ ] 低周波成分が含まれる場合、高透磁率材料の併用を検討したか
      • [ ] シールド筐体内の共振周波数を確認したか

      • Coffee Break よもやま話

        PCBの電磁シールド設計——渦電流解析で見えてくる「スリットの罠」

        プリント基板の金属シールドケースに、配線を通すためのスリットを入れた途端に遮蔽効果が20〜30dB低下するというトラブルは頻繁に起きる。スリット長が波長の1/2に近づくと開口アンテナとして機能し電磁波を積極的に放射してしまうためで、「スリットは短く、向きは電流の流れに平行に」が実務の鉄則だ。渦電流FEMでスリット周辺の電流分布を可視化することで、この「見えない漏洩経路」を設計段階で発見できる。

        解析フローのたとえ

        モータの電磁界解析は「ギターの調律」に近い感覚です。弦の太さ(コイル巻数)とブリッジの位置(磁石配置)を調整して、最も美しい音色(効率の良いトルク特性)を引き出す。1つのパラメータを変えると全体のバランスが変わる——だからパラメトリックスタディが重要なんです。

        初心者が陥りやすい落とし穴

        「空気領域? なんで空気をメッシュで切るの?」——初めて電磁界解析に触れた人がほぼ全員抱く疑問です。答えは「磁力線は鉄心の外にも広がるから」。解析領域を鉄心ぎりぎりにすると、行き場を失った磁束が壁に「ぶつかって」反射し、実際にはありえない磁束集中が起きます。部屋が狭すぎてボールが壁に跳ね返りまくる状態を想像してみてください。

        境界条件の考え方

        遠方の境界条件って地味ですが超重要です。「ここから先は無限に広がる空間」ということを数値的に表現する必要がある。設定を間違えると、まるで「見えない壁」があるかのように磁束が跳ね返されてしまいます。

        ソフトウェア比較

        ツール

        🎓
        ツール特徴
        CST Studio Suite3D EMCシミュレーション。開口部からの漏洩解析
        Ansys HFSS高周波シールド。SEの周波数特性
        COMSOL AC/DC低周波〜高周波の広帯域。マルチフィジックス
        JMAG低周波磁気シールド。渦電流+高$\mu_r$材料
        Coffee Break よもやま話

        EMCシールド解析ツール——CST Studioと近傍界解析の組み合わせ

        電磁シールドの遮蔽効果解析ではCST Studio SuiteのFDTD法が広く使われており、時間領域で広帯域の遮蔽特性を一度に計算できる。複雑な形状のシールドケース全体の近傍界マッピングと遮蔽効果を同時に評価できる点が強みだ。日本のEMCコンサルタント会社では「ANSYS HFSSで共振解析→CSTで広帯域SE評価」というツール併用が標準化されており、規格準拠(CISPR、VCCI等)の認証取得支援に活用されている。

        選定で最も重要な3つの問い

        • 「何を解くか」:渦電流遮蔽に必要な物理モデル・要素タイプが対応しているか。例えば、流体ではLES対応の有無、構造では接触・大変形の対応能力が差になる。
        • 「誰が使うか」:初心者チームならGUIが充実したツール、経験者ならスクリプト駆動の柔軟なツールが適する。自動車のAT車(GUI)とMT車(スクリプト)の違いに似ている。
        • 「どこまで拡張するか」:将来の解析規模拡大(HPC対応)、他部門への展開、他ツールとの連携を見据えた選択が長期的なコスト削減につながる。

        先端技術

        先端技術

        🎓
        • 多層シールド — 導電層+高透磁率層の組み合わせで広帯域遮蔽。各層の厚さ比の最適化
        • メタマテリアルシールド — 共振構造で特定周波数帯のSEを増強
        • CFRPシールド — 炭素繊維の導電性を利用。軽量かつ構造材兼用

        • Coffee Break よもやま話

          メタマテリアルシールド——負の透磁率で電磁波を「追い返す」

          従来の導体シールドは薄くすると低周波の遮蔽効果が急激に低下するが、メタマテリアル構造(人工的に設計した周期構造体)を使えば特定周波数帯で負の透磁率を実現し、波が侵入できない「バンドギャップ」を作り出せる。MRI装置の漏洩磁界対策への応用研究が進んでおり、従来シールドと比較して60Hz付近で10dB以上の改善が報告されている。この材料の電磁特性をFEMで正確にモデル化するには均質化理論が必要で、渦電流解析の最先端の一つだ。

          トラブルシューティング

          トラブル

          🎓
          • SEが設計値より低い → 接合部のギャップを確認。0.1 mmのギャップでもSEが10 dB以上低下することがある
          • 特定周波数でSEが落ちる → シールド筐体の共振周波数。内部に吸収材を追加 or 筐体寸法を変更
          • 低周波でシールドが効かない → アルミや銅では50 Hz帯の遮蔽は困難。パーマロイやケイ素鋼板の追加を検討

          • Coffee Break よもやま話

            「シールドを追加したのに悪化した」——共振現象によるシールド効果の逆転

            シールドを追加したら電磁干渉が増大したというトラブルが稀に起きる。原因はシールドと基板の間に形成されたキャビティ(空洞)の共振で、特定周波数で電界が増強されるホットスポットが発生するためだ。このキャビティ共振はシールドの寸法が波長の1/2の整数倍になるときに顕在化し、設計段階でFEMの固有値解析を行ってシールド内部の共振周波数を確認することが予防策になる。

            「解析が合わない」と思ったら

            1. まず深呼吸——焦って設定をランダムに変えると、問題がさらに複雑になる
            2. 最小再現ケースを作る——渦電流遮蔽の問題を最も単純な形で再現する。「引き算のデバッグ」が最も効率的
            3. 1つだけ変えて再実行——複数の変更を同時に行うと、何が効いたか分からなくなる。科学実験と同じ「対照実験」の原則
            4. 物理に立ち返る——計算結果が「重力に逆らって物が浮く」ような非物理的な結果なら、入力データの根本的な間違いを疑う
