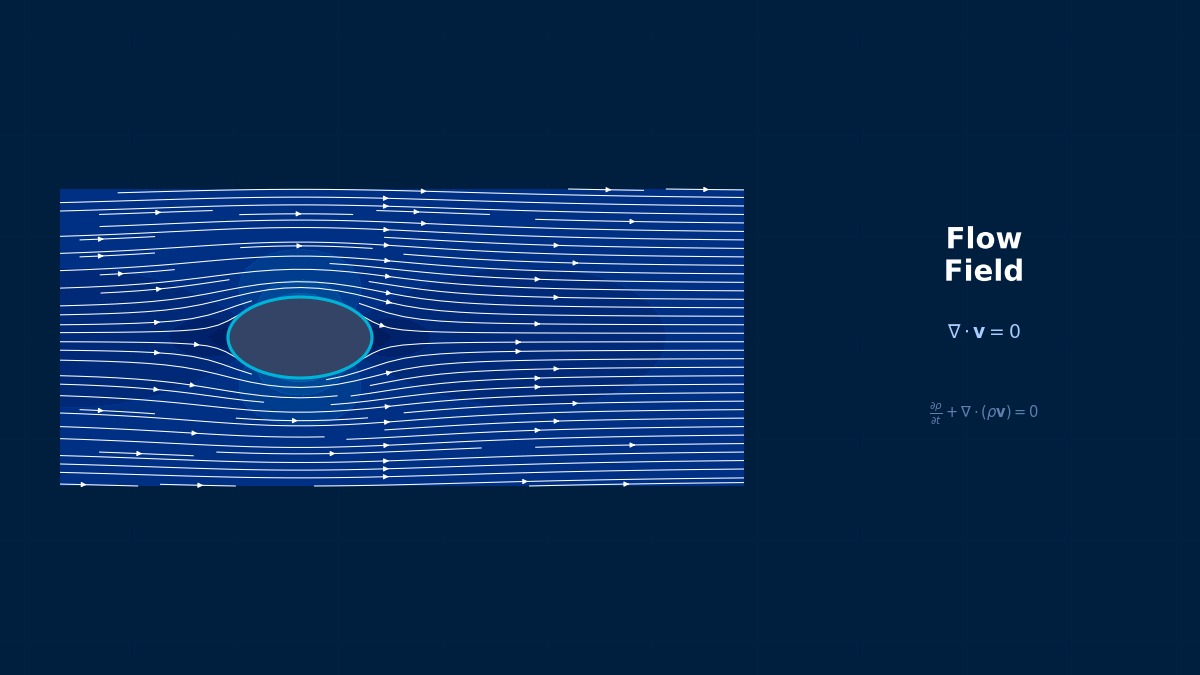

CAE visualization for immersed boundary theory - technical simulation diagram
埋め込み境界法(IBM) — 理論と定式化

理論と物理

IBMの基本概念

🧑‍🎓

先生、埋め込み境界法(Immersed Boundary Method)はALE法とどう違うんですか?


🎓

ALE法ではメッシュが構造界面に適合(body-conforming)するのに対し、IBMでは固定の直交格子(Cartesian grid)上に構造を「埋め込む」。構造の境界はメッシュと無関係に定義され、境界条件を体積力(forcing term)や補間で課すんだ。


🎓

Peskin(1972)が心臓弁の血流シミュレーションのために考案した手法で、元々の定式化はこうなる。


$$ \rho\left(\frac{\partial \mathbf{u}}{\partial t} + \mathbf{u} \cdot \nabla \mathbf{u}\right) = -\nabla p + \mu \nabla^2 \mathbf{u} + \mathbf{f}_{IB} $$

$$ \mathbf{f}_{IB}(\mathbf{x}, t) = \int_{\Gamma} \mathbf{F}(\mathbf{X}, t) \, \delta(\mathbf{x} - \mathbf{X}(t)) \, dS $$

ここで $\mathbf{F}$ はLagrangian界面上の力密度、$\delta$ はDiracのデルタ関数、$\mathbf{X}(t)$ は界面の位置だ。


🧑‍🎓

Diracデルタ関数をどうやって離散化するんですか?


🎓

Peskinの正規化デルタ関数を使う。4点離散デルタ関数が標準的で、


$$ \delta_h(\mathbf{x}) = \frac{1}{h^3} \phi\left(\frac{x}{h}\right) \phi\left(\frac{y}{h}\right) \phi\left(\frac{z}{h}\right) $$

ここで $h$ は格子幅、$\phi$ はサポート幅4の滑らかなカーネル関数だ。


IBMの分類

🧑‍🎓

IBMにもいくつかの種類があるんですか?


🎓

大きく2系統に分けられる。


分類手法原理精度
Continuous forcingPeskin型Euler方程式にソース項追加1次(デルタ関数の拡散)
Discrete forcingFadlun型、Ghost cell離散方程式を直接修正2次精度可能
Cut-cell法Cartesian cut cellセルを界面で切断2次精度
🎓

Continuous forcing(Peskin型)は実装が簡単だけど、界面がデルタ関数のサポート幅分だけぼやける。壁面の $y^+$ 制御が難しいため、高Re数の乱流壁面流れには不向きだ。


Discrete forcing(Ghost cell法やDirect forcing法)は界面を鋭く表現でき、壁面境界層の解像度もALE法に近い精度を達成できる。ただし実装が複雑で、特に移動界面でのカットセルの安定処理が難しい。


🧑‍🎓

Cut-cell法とIBMはどう違うんですか?


🎓

厳密にはCut-cell法はIBMの一種で、界面がセルを横切る場所でセルを幾何学的に切断して、切断セル上で保存則を満たす。保存性が高く精度も良いが、切断セルの体積が非常に小さくなる問題(small cell problem)への対策が必要だ。Cell mergingやflux redistributionで対処する。

Coffee Break よもやま話

IBMを生んだのは「心臓弁が解析できない」という悩みだった

埋め込み境界法(IBM)の原形は1970年代、Charles Peskinがニューヨーク大学で心臓の僧帽弁シミュレーションに挑んだことから生まれた。弁の形状は複雑に動き、従来の境界適合メッシュでは毎ステップ再メッシュが必要で現実的ではなかった。そこで「固定した直交格子に弁の影響力を分散させる」というアイデアが生まれた。医療応用のために発明されたIBMが、今では水中ロボットや風車設計にも使われているのは、基礎研究の射程の長さを教えてくれます。

各項の物理的意味
  • 時間項 $\partial(\rho\phi)/\partial t$:蛇口をひねった瞬間を思い浮かべてください。最初は水がバタバタと不安定に出て、しばらくすると安定した流れになりますよね? この「変化している最中」を記述するのが時間項です。心臓の拍動で血流が脈打つのも、エンジンのバルブが開閉するたびに流れが変動するのも、すべて非定常現象。では定常解析とは? 「十分時間が経って流れが落ち着いた後」だけを見る——つまりこの項をゼロにする。計算コストが大幅に下がるため、まず定常で解いてみるのがCFDの基本戦略です。
  • 対流項 $\nabla \cdot (\rho \mathbf{u} \phi)$:川に落ち葉を落としたらどうなりますか? 流れに乗って下流に運ばれますよね。これが「対流」——流体の動きが物を運ぶ効果です。暖房の温風が部屋の端まで届くのも、空気という「運び屋」が熱を対流で輸送しているから。ここが面白いところ——この項は「速度×速度」を含むため非線形です。つまり、流れが速くなるとこの項が急激に強くなり、制御が難しくなる。これが乱流の根本原因です。よくある勘違い:「対流と伝導は同じようなもの」→ 全然違います! 対流は流れが運ぶ、伝導は分子が伝える。桁違いの効率差があります。
  • 拡散項 $\nabla \cdot (\Gamma \nabla \phi)$:コーヒーにミルクを入れて放置したことはありますか? かき混ぜなくても、しばらく経つと自然に混ざりますよね。あれが分子拡散です。では次の質問——ハチミツとお水、どちらが流しやすいですか? 当然お水ですよね。ハチミツは粘性($\mu$)が高いから流れにくい。粘性が大きいと拡散項が強くなり、流体は「もったりした」動きになります。レイノルズ数が小さい流れ(ゆっくり、ドロドロ)では拡散が支配的。逆にRe数が大きい流れでは対流が圧倒し、拡散は脇役になります。
  • 圧力項 $-\nabla p$:注射器のピストンを押すと、液体が針先から勢いよく出ますよね? なぜでしょう? ピストン側が高圧、針先が低圧——この圧力差が流体を押す力になるからです。ダムの放水も同じ原理。天気図で等圧線がギュッと密になっている場所では? そう、強風が吹きます。「圧力差があるところに流れが生まれる」——これがナビエ-ストークス方程式の圧力項の物理的意味。ここでの勘違いポイント:CFDの「圧力」は絶対圧ではなくゲージ圧のことが多い。圧縮性解析に切り替えたとたんに結果がおかしくなる場合、絶対圧/ゲージ圧の混同が原因かもしれません。
  • ソース項 $S_\phi$:暖められた空気が上に昇る——なぜでしょう? 周囲より軽く(密度が低く)なったから、浮力で押し上げられるのです。この浮力はソース項として方程式に追加されます。他にも、ガスコンロの炎で化学反応熱が発生する、工場の電磁ポンプで金属溶湯にローレンツ力がかかる…これらはすべて「外部から流体にエネルギーや力を注入する」作用であり、ソース項で表現します。ソース項を忘れるとどうなるか? 自然対流の解析で浮力を入れ忘れると、流体は一切動かない——冬の部屋で暖房をつけたのに暖かい空気が上に行かない、という物理的にありえない結果になります。
仮定条件と適用限界
  • 連続体仮定:クヌッセン数 Kn < 0.01(分子平均自由行程 ≪ 代表長さ)で成立
  • ニュートン流体仮定:せん断応力と歪み速度が線形関係(非ニュートン流体では粘度モデルが必要)
  • 非圧縮性仮定(Ma < 0.3の場合):密度を一定として扱う。マッハ数0.3以上では圧縮性効果を考慮
  • ブシネスク近似(自然対流):密度変化を浮力項のみで考慮し、他の項では一定密度を使用
  • 適用外ケース:希薄気体(Kn > 0.1)、超音速・極超音速流れ(衝撃波捕捉が必要)、自由表面流れ(VOF/Level Set等が必要)
次元解析と単位系
変数SI単位注意点・換算メモ
速度 $u$m/s入口条件で体積流量から換算する際、断面積の単位に注意
圧力 $p$Paゲージ圧と絶対圧の区別。圧縮性解析では絶対圧を使用
密度 $\rho$kg/m³空気: 約1.225 kg/m³@20°C、水: 約998 kg/m³@20°C
粘性係数 $\mu$Pa·s動粘性係数 $\nu = \mu/\rho$ [m²/s] との混同に注意
レイノルズ数 $Re$無次元$Re = \rho u L / \mu$。層流/乱流遷移の判定指標
CFL数無次元$CFL = u \Delta t / \Delta x$。時間刻みの安定性に直結

数値解法と実装

Direct Forcing法

🧑‍🎓

実用的なIBMの実装手法を教えてください。


🎓

Direct Forcing法(Mohd-Yusof, 1997; Fadlun et al., 2000)が最も広く使われている。界面近傍のEulerianセルで、速度を所望の境界条件値に強制する。


$$ \mathbf{f}_{IB} = \frac{\mathbf{u}_{BC} - \mathbf{u}^*}{\Delta t} $$

ここで $\mathbf{u}^*$ は強制力なしの中間速度、$\mathbf{u}_{BC}$ は界面上で満たすべき速度(no-slip条件なら構造の速度)だ。


🧑‍🎓

かなりシンプルですね。精度はどうですか?


🎓

界面がセルの中間にある場合は1次精度。改良版では界面からの距離に基づく補間を使って2次精度を達成する。Ghost cell法では界面の内側に仮想セル(ghost cell)を置いて、反射補間で境界条件を課す。


IBM-FSI連成

🧑‍🎓

IBMで構造との連成はどうやるんですか?


🎓

IBM-FSI連成の流れはこうだ。


1. 流体をEulerian格子上で解く(IBM強制力込み)

2. 界面上の流体力を補間してLagrangian構造に転送

3. 構造を時間進行(変位・速度を更新)

4. 新しい界面位置でIBMマスクを更新

5. 1に戻る


🎓

ALE法と比較したIBM-FSIの利点と欠点は以下の通りだ。


比較項目ALE-FSIIBM-FSI
メッシュ変形必要不要
大変形困難(リメッシング必要)容易
接触・衝突非常に困難対応可能
壁面境界層精度高いやや低い
実装の容易さ中〜高
保存性高い手法による
🧑‍🎓

IBMは大変形に強いのが最大のメリットですね。


🎓

その通り。心臓弁の開閉、パラシュートの展開、旗のはためきなど、構造が大きく変形してトポロジーが変わるような問題はIBMの独壇場だ。


商用ソフトでのIBM

🧑‍🎓

商用CFDソフトにIBMは実装されていますか?


🎓

限定的だが存在する。


ソフトIBM機能備考
STAR-CCM+Overset(IBMに類似)Oversetが実質的にIBMの役割
Ansys Fluentなし(Oversetで代替)UDFでDirect Forcing実装可能
OpenFOAMimmersedBoundary(ESI版)Ghost cell型のIBM
Palabos標準搭載格子ボルツマン法ベース
🎓

厳密なIBMが必要な場合は、研究コード(Nek5000、CaNS、PeleLM、AFiDなど)を使うか、OpenFOAMにカスタム実装するのが現実的だよ。

Coffee Break よもやま話

魚の群れ泳ぎをIBMで解析——そこから分かった「省エネの秘密」

IBMは複数の物体が複雑に動く問題に強く、魚の群れ泳ぎシミュレーションに盛んに使われている。スタンフォード大学などの研究で、後方の魚が前方の魚の作る渦を巧みに利用することで最大50%程度の推進コストを削減できることが数値的に確かめられた。IBMでなければ多数の魚が入れ替わりながら泳ぐ計算は困難で、この発見も生まれなかったかもしれない。自然界の省エネ戦略が工学に返ってくる——生物流体力学は地味に面白い分野です。

風上差分(Upwind)

1次風上: 数値拡散が大きいが安定。2次風上: 精度向上するが振動のリスク。高レイノルズ数流れでは必須。

中心差分(Central Differencing)

2次精度だが、Pe数 > 2で数値振動が発生。低レイノルズ数の拡散支配流れに適する。

TVDスキーム(MUSCL、QUICK等)

リミッタ関数により数値振動を抑制しつつ高精度を維持。衝撃波や急勾配の捕捉に有効。

有限体積法 vs 有限要素法

FVM: 保存則を自然に満足。CFDの主流。FEM: 複雑形状・マルチフィジックスに有利。SPH等のメッシュフリー法も発展中。

CFL条件(クーラン数)

陽解法: CFL ≤ 1が安定条件。陰解法: CFL > 1でも安定だが、精度と反復回数に影響。LES: CFL ≈ 1を推奨。物理的意味: 1タイムステップで情報が1セル以上進まないこと。

残差モニタリング

連続の式・運動量・エネルギーの各残差が3〜4桁低下で収束と判断。質量保存の残差は特に重要。

緩和係数

圧力: 0.2〜0.3、速度: 0.5〜0.7が一般的な初期値。発散する場合は緩和係数を下げる。収束後は上げて加速。

非定常計算の内部反復

各タイムステップ内で定常解に収束するまで反復。内部反復数: 5〜20回が目安。残差がタイムステップ間で変動する場合は時間刻みを見直す。

SIMPLE法のたとえ

SIMPLE法は「交互に調整する」手法。まず速度を仮に求め(予測ステップ)、その速度で質量保存が満たされるよう圧力を補正し(補正ステップ)、補正された圧力で速度を修正する——このキャッチボールを繰り返して正解に近づく。2人で棚を水平にする作業に似ている:片方が高さを合わせ、もう片方がバランスを取り、これを交互に繰り返す。

風上差分のたとえ

風上差分は「川の流れに立って上流の情報を重視する」手法。川の中にいる人が下流を見ても水の出所は分からない——上流の情報が下流を決めるという物理を反映した離散化手法。精度は1次だが、流れの方向を正しく捕捉するため安定性が高い。

実践ガイド

代表的な検証問題

🧑‍🎓

IBMの精度を検証するための標準問題はありますか?


🎓

以下が代表的な検証問題だ。


問題種別検証内容
一様流中の円柱(Re=20-200)固定物体抗力係数、ストロハル数
振動円柱(in-line/transverse)処方運動力の係数、位相
落下球(Re=1.5-300)3D固定抗力のStokes/Oseen理論との比較
弾性フィラメントFSI変形形状、固有周波数
Peskinの心臓弁モデルFSI弁開閉ダイナミクス
🧑‍🎓

円柱のRe=100は基本中の基本ですね。参照データはどこにありますか?


🎓

Lai & Peskin (2000)、Uhlmann (2005)の論文がIBM文脈での標準的な参照だ。$Re = 100$ でのストロハル数 $St \approx 0.164$、抗力係数 $C_D \approx 1.35$、揚力係数振幅 $C_L' \approx 0.34$ が目安だよ。格子幅 $h$ に対して円柱直径が $D/h = 30-50$ 程度あれば十分な解像度だ。


OpenFOAMでのIBM実装

🧑‍🎓

OpenFOAMでIBMを使うにはどうすればいいですか?


🎓

ESI版OpenFOAM(v2006以降)にはimmersedBoundaryFvPatchが含まれている。Ghost cell型のIBMで、以下の手順で使える。


1. 背景のCartesianメッシュをblockMeshDictで生成

2. 構造表面をSTLファイルで用意

3. immersedBoundaryPolyPatchとして境界条件に登録

4. immersedBoundaryFvPatchの速度・圧力条件を設定

5. pimpleFoam(またはカスタムソルバー)で解く


🧑‍🎓

移動物体の場合はどうしますか?


🎓

sixDoFRigidBodyMotionと組み合わせて、物体の並進・回転運動を6DoFソルバーで計算し、IBMマスクを毎ステップ更新する。FSIの場合は構造ソルバーとの連成が必要で、preCICEとの組み合わせが有力だ。


格子ボルツマン法とIBM

🧑‍🎓

格子ボルツマン法(LBM)はIBMと相性がいいと聞きましたが?


🎓

LBMは直交等間隔格子上で動作するから、IBMとの組み合わせが非常に自然だ。Palabos(オープンソース)やPowerFLOW(商用、ダッソー・システムズ)がLBM + IBMを採用している。


🎓

PowerFLOWは自動車の空力騒音解析で広く使われていて、内部的にはLattice Boltzmann + IBM(Very Large Eddy Simulation)を基盤としている。複雑な車体形状のメッシュ生成が自動化されるのが大きな利点だよ。

Coffee Break よもやま話

水中ロボットの推進設計にIBMが欠かせない理由

タコやクラゲのような柔軟な推進器を模倣した水中ロボット(ソフトロボット)の設計では、ひれや膜が大変形しながら流体を押し出す。この問題に従来の境界適合メッシュを使うと、毎ステップ膨大な再メッシュが必要で設計反復が現実的でなくなる。IBMなら直交格子を保ったまま柔軟構造の動きを解析できるため、形状最適化ループを高速に回せる。海底探査ロボットや医療用マイクロスイマーの開発現場でIBMが採用されるケースが増えています。

解析フローのたとえ

CFDの解析フローは「水族館の水槽を設計する」感覚で考えてみてください。まず水槽の形を決め(計算領域)、水の入り口と出口を設計し(境界条件)、ポンプの強さを設定する(流量条件)。魚がどう泳ぐか見たければ粒子追跡。水温が気になれば熱解析を追加。…どうですか? 意外と直感的ではありませんか?

初心者が陥りやすい落とし穴

「y+って何ですか?」——この質問が出たら要注意。壁面近くのメッシュ解像度を表すy+は、CFDの結果精度を左右する最重要パラメータの1つ。壁関数を使うなら30〜300、壁を完全に解像するなら1以下。これを確認せずに「摩擦抵抗が合わない!」と悩む人がとても多い。体温計の先端をちゃんと脇に挟まないで「熱がないのに37.5度って出た!」と慌てているようなものです。

境界条件の考え方

入口の境界条件は「蛇口をどのくらい開けるか」と同じ。ちょろちょろ出すか(低速)、全開にするか(高速)。でもCFDではもう一つ——「どのくらい暴れた水を出すか」(乱流強度)も指定する必要があります。蛇口の開け方を間違えると、下流のシンク全体の流れが変わりますよね? CFDでも入口条件のミスは下流全体に波及します。

ソフトウェア比較

IBM vs Overset mesh

🧑‍🎓

商用ソフトではOverset meshがIBMの代わりに使われることが多いですよね。両者の違いは?


🎓

Overset(Chimera)法は複数のbody-conformingメッシュを重ね合わせる手法で、各メッシュは物体形状に適合している。IBMとの根本的な違いは壁面メッシュの有無だ。


比較項目IBMOverset
壁面適合メッシュ不要必要(各コンポーネント)
壁面境界層粗い(特にPeskin型)精密(プリズム層)
メッシュ生成自動(直交格子)各コンポーネント個別
大変形容易コンポーネント移動で対応
補間精度1-2次2-3次
保存性手法による修正必要(Fluent: conservative)
🧑‍🎓

壁面の精度が重要な場合はOversetの方がいいんですか?


🎓

その通り。高Re数の乱流壁面流れ(航空機翼など)ではOversetが事実上の標準だ。一方、低〜中Re数のFSI(生体流れ、マイクロ流体)や、接触を含む問題(心臓弁など)ではIBMが有利。


FluentのOverset FSI設定

🧑‍🎓

FluentのOversetでFSIを行う手順を教えてください。


🎓

以下の手順だ。


1. コンポーネントメッシュ: 物体まわりのbody-conformingメッシュを作成

2. 背景メッシュ: 計算領域全体の背景メッシュを作成

3. Overset Interface: Fluent GUIでOverset Interfaceを定義

4. Dynamic Mesh: 6DoF MotionまたはSystem Coupling連成

5. Overset設定: Donor search method: Inverse Map, Cell type: Solved/Donor/Dead


🎓

Overset FSIの注意点は、コンポーネントメッシュが回転や並進しても背景メッシュとの重なり領域が十分に確保されること。重なり領域が狭すぎると補間が破綻する。最低3-5セル幅のオーバーラップ領域を確保しよう。


🧑‍🎓

OversetのFSI連成でSystem Couplingも使えるんですか?


🎓

Fluent 2023R2以降で対応している。Oversetメッシュのコンポーネント面をSystem Coupling Regionとして定義し、Ansys Mechanicalと力・変位を交換できる。翼の大振幅フラッターやタービンブレードの変形解析に有効だよ。


将来展望

🧑‍🎓

IBMの今後の発展方向は?


🎓

以下の3方向が活発だ。


1. 高精度IBM: Wall-modeled IBMにより、高Re数でも壁面境界層を正確に予測

2. AMR + IBM: 界面近傍を自動細分化することでIBMの精度をALE法レベルに引き上げる

3. GPU最適化: 直交格子ベースのIBMはGPUとの相性が非常に良く、大規模リアルタイムシミュレーションに向かう


🧑‍🎓

GPUとの相性が良いのは大きなアドバンテージですね。


🎓

NVIDIA Omniverse上のPhysX Flow(旧Flow Simulator)はGPUネイティブのIBMベースCFDソルバーで、リアルタイムの流体可視化に使われている。産業用途ではまだ精度検証が不十分だけど、デジタルツインのリアルタイム流体シミュレーションへの応用が期待されているよ。

Coffee Break よもやま話

Overset法とIBM——「どちらを使うか」問題の現在地

IBMと競合する手法として商用ツールで広く使われるのがOverset(オーバーセット)法だ。複数の格子を重ね合わせて動く物体を扱う手法で、IBMより壁面精度が高い代わりにメッシュ生成コストが大きい。「高精度が必要な航空宇宙にはOverset、速い設計反復が欲しい生体・ロボットにはIBM」という棲み分けが業界の共通認識になりつつある。どちらが「勝ち」ではなく、問題の性質に合わせて選ぶのが現代のCFDエンジニアのリテラシーです。

選定で最も重要な3つの問い

  • 「何を解くか」:埋め込み境界法(IBM)に必要な物理モデル・要素タイプが対応しているか。例えば、流体ではLES対応の有無、構造では接触・大変形の対応能力が差になる。
  • 「誰が使うか」:初心者チームならGUIが充実したツール、経験者ならスクリプト駆動の柔軟なツールが適する。自動車のAT車(GUI)とMT車(スクリプト)の違いに似ている。
  • 「どこまで拡張するか」:将来の解析規模拡大(HPC対応)、他部門への展開、他ツールとの連携を見据えた選択が長期的なコスト削減につながる。

先端技術

弾性構造のIBM-FSI

🧑‍🎓

弾性体の大変形FSIにIBMを使う場合、構造側はどう解くんですか?


🎓

構造のモデリングは問題によって異なるが、代表的な3パターンがある。


構造モデル対象解法代表例
1D弾性繊維フィラメント、旗有限差分/FEM旗のはためき
2Dシェル膜、弁MITC shell要素心臓弁
3Dソリッド厚肉構造FEM(Abaqus等)血管壁
🎓

薄い弾性構造(旗、膜、弁)のIBM-FSIでは、構造をLagrangianメッシュで表現し、Peskin型のデルタ関数で流体とカップリングするのが伝統的なアプローチだ。構造の支配方程式は


$$ \rho_s h_s \frac{\partial^2 \mathbf{X}}{\partial t^2} = \nabla_s \cdot \mathbf{T} + \mathbf{F}_{fluid} $$

ここで $\mathbf{T}$ は膜張力テンソル、$\mathbf{F}_{fluid}$ は流体から受ける力だ。


🧑‍🎓

旗のはためき問題は教科書でよく見ますね。


🎓

Zhu & Peskin (2002)、Connell & Yue (2007)の研究が代表的だ。旗のはためきはIBM-FSIの標準ベンチマークの一つで、質量比 $M^* = \rho_s h_s / (\rho_f L)$ と無次元曲げ剛性 $KB = EI / (\rho_f U^2 L^3)$ の2パラメータで振動特性が決まる。


接触を含むFSI

🧑‍🎓

IBMで接触問題が解けるというのは具体的にどういうことですか?


🎓

心臓弁の開閉を考えてみよう。弁尖(leaflet)が閉じるとき、2つの弁尖が接触する。ALE法ではメッシュが潰れてしまうけど、IBMでは弁尖がEulerian格子上を自由に動くから接触自体は問題にならない。


🎓

ただし、接触時の流体の扱いには工夫が必要だ。2つの弁尖の間に流体が残っていると非物理的な圧力が発生する。反発力モデルや最小ギャップモデルで弁の完全閉鎖を模擬する手法が使われている。


粒子浮遊系のIBM

🧑‍🎓

流体中の粒子群の運動にもIBMが使えますか?


🎓

Particle-Resolved DNS(PR-DNS)はIBMの重要な応用分野だ。数百から数千の粒子を流体中に配置し、各粒子周りの流れを完全に解像する。


🎓

代表的な研究コードを紹介しよう。


コード開発元手法粒子数応用
PUReIBMUniversity of IowaDirect Forcing~10,000流動層、沈降
BasiliskCNRSVOF + IBM~1,000液滴、気泡
CaNSTU DelftIBM + FFT~100,000チャネル流中粒子
🧑‍🎓

10万粒子のPR-DNSってすごい計算量ですね。


🎓

直交等間隔格子 + FFTベースの高速Poisson解法のおかげで、CaNSは非常に効率が良い。GPUにも対応していて、単一GPUで数億格子点の計算が可能だ。粒子-流体相互作用の基礎研究に威力を発揮しているよ。

Coffee Break よもやま話

IBMの「幽霊」——仮想節点法の哲学的な側面

IBMの直接強制法では、固体内部に「ゴースト(幽霊)節点」を設置して流体方程式に境界条件を埋め込む。物理的には固体の中にあるのに、計算格子上では流体節点として扱われる——なんとも奇妙な存在だ。初めてコードを読んだ学生が「固体内で流体方程式を解いているのはなぜですか?」と混乱するのは定番だ。直感に反するが数学的に正当化できる。IBMはCFD手法の中でも特に「物理より数学が先行した」珍しい例の一つです。

トラブルシューティング

界面のスムージング(ぼやけ)

🧑‍🎓

Peskin型IBMで界面がぼやけるんですが、改善方法はありますか?


🎓

Peskin型の界面のぼやけ(diffuse interface)はデルタ関数のサポート幅に起因する。改善策は以下の通り。


対策効果副作用
格子を細かくする界面が相対的にシャープに計算コスト増大
狭いデルタ関数(2点)ぼやけ減少不安定性増加
Sharp interface法に切替根本的に解決実装が複雑
AMR(適合細分化)界面近傍のみ高解像AMR実装が必要
🧑‍🎓

Sharp interface法とDiffuse interface法のどちらを選ぶべきですか?


🎓

壁面の精度が重要(Re数が高い、壁面熱伝達が必要)ならSharp interface法(Ghost cell、Cut-cell)を選ぶ。構造が薄くて柔軟(弁、膜)で、壁面境界層の精密な解像がそこまで重要でないならPeskin型でも十分だ。


体積保存の問題

🧑‍🎓

IBMで閉じた物体内部の体積が保存されないんですが...


🎓

Direct Forcing型IBMでは、物体内部のセルを「Dead cell」として速度をゼロにするが、速度場の連続性が完全には保証されないため、微小な質量流入/流出が生じることがある。対策として、


1. 質量ソース補正: 物体表面を通過する質量フラックスを毎ステップ計算し、補正ソース項で打ち消す

2. Pressure correction: 物体内部の圧力方程式を修正して質量保存を強制

3. Cut-cell法への移行: 幾何学的に正確なセル体積を使うため保存性が高い


🧑‍🎓

この問題は長時間計算で蓄積しますか?


🎓

蓄積する。特に周期運動する物体(振動する翼、回転するプロペラ)では、サイクルごとに微小な体積誤差が蓄積して非物理的な圧力場の変動が生じる。質量保存の補正は長時間計算では必須と考えた方がいい。


IBMのメッシュ解像度指針

🧑‍🎓

IBMで必要なメッシュ解像度の目安を教えてください。


🎓

物体のサイズ $D$ に対する格子幅 $h$ の比が重要だ。


用途$D/h$ の目安備考
定性的な流れパターン10-20ストロハル数は±10%
定量的な力の評価30-50$C_D$ は±5%程度
壁面せん断応力50-100境界層の解像が必要
DNS品質100+壁面摩擦の精密計算
🧑‍🎓

$D/h = 50$ として3D球だと、球の直径方向に50セル分ですね。計算領域全体だとかなりの規模になりそうです。


🎓

そう。だからこそAMR(Adaptive Mesh Refinement)との組み合わせが重要なんだ。Basiliskは8レベルの八分木AMRを標準搭載していて、界面近傍だけ高解像度にできる。等間隔格子比で実効的に10-100倍の効率化が可能だよ。

Coffee Break よもやま話

IBMの「スプリアス圧力振動」——誰もが一度は悩む壁付近の乱れ

IBMを使い始めたエンジニアが最初に悩むのが、壁面付近の圧力場に生じる非物理的な振動(スプリアス振動)だ。固体と流体の境界で格子を「切り替える」際に生じる数値誤差で、流れ場の可視化ビジュアルにモワレ模様のような圧力縞が現れる。これを見た人は「計算がおかしい」と焦るが、多くは空間解像度の問題か強制項の実装方法の問題だ。美しいビジュアルが出るまでがIBMの「洗礼」と呼ばれています。

「解析が合わない」と思ったら

  1. まず深呼吸——焦って設定をランダムに変えると、問題がさらに複雑になる
  2. 最小再現ケースを作る——埋め込み境界法(IBM)の問題を最も単純な形で再現する。「引き算のデバッグ」が最も効率的
  3. 1つだけ変えて再実行——複数の変更を同時に行うと、何が効いたか分からなくなる。科学実験と同じ「対照実験」の原則
  4. 物理に立ち返る——計算結果が「重力に逆らって物が浮く」ような非物理的な結果なら、入力データの根本的な間違いを疑う
