スナップバック解析
スナップバックの理論基礎
スナップバックとは
違う。両方とも非線形座屈の一種だが、荷重-変位曲線の形状が異なる。
スナップスルー（snap-through） — 荷重が極大値（限界点）に達した後、荷重が下がりながら変位は増え続ける。荷重-変位曲線は「山」の形。Riks法で追跡可能。
スナップバック（snap-back） — 荷重が下がるだけでなく、変位も戻る。荷重-変位曲線が「Sの字」や「ループ」を描く。通常のRiks法では追跡が困難。
変位が戻る？ それは構造がバネのように跳ね返るということですか？
準静的な意味ではそう。例えば浅いアーチに荷重をかけると、ある点で急激に反転して反対側に「パチン」と飛ぶ。この過程の荷重-変位曲線がS字になる。動的には一瞬だが、準静的には荷重も変位も一度戻る経路を通る。
スナップバックの物理
どんな構造でスナップバックが起きますか？
典型的な例：
| 構造 | 現象 | 特徴 |
|---|---|---|
| 浅いアーチ | 荷重下で反転 | 最もクラシックなスナップバック |
| 浅いドーム | 外圧で内側に凹む | シェルのスナップバック |
| 双安定シェル | 2つの安定形状間の遷移 | 意図的なスナップバック（モーフィング構造） |
| コンクリートの破壊 | 亀裂進展時の荷重-変位 | 軟化域でのスナップバック |
| 剥離（デラミネーション） | 界面破壊の進展 | エネルギー解放によるスナップバック |
コンクリートの破壊もスナップバックなんですか？
そう。コンクリートの引張試験で、亀裂が進展する際に荷重と変位の両方が減少する区間がある。これがスナップバックだ。破壊エネルギーの評価にはこの経路を正しく追跡する必要がある。
数学的な分類
スナップスルーとスナップバックを数学的にどう区別しますか？
荷重-変位曲線のヤコビアン（接線行列）の性質で分類できる：
限界点（スナップスルー） — 荷重制御のヤコビアン $\partial F / \partial u = 0$。荷重が極値。変位は単調増加。
スナップバック点 — 変位制御のヤコビアン $\partial u / \partial F = 0$ に加えて、$\partial F / \partial u = 0$ も。荷重も変位も折り返す。
幾何学的には、荷重-変位曲線の接線が垂直（$du/d\lambda = 0$）になる点がスナップバック。スナップスルーでは接線が水平（$d\lambda/du = 0$）になるだけ。
だから変位制御でもスナップバックは通過できないんですね。荷重制御で限界点が通過できないのと同じ理由で。
まさにそう。スナップバックを通過するには荷重でも変位でもない、別の制御量が必要になる。
スナップバックのエネルギー論
スナップバックをエネルギーの観点から説明してもらえますか？
スナップバックはひずみエネルギーの解放として理解できる。構造がひずみエネルギーを蓄えた状態で、あるトリガー（荷重の微小増加）により蓄えたエネルギーが一気に解放される。
荷重-変位曲線の「折り返し」部分の面積がエネルギー解放量に対応する。スナップバックが激しいほど解放エネルギーが大きく、動的応答（振動、衝撃）が大きくなる。
脆性破壊でも同じことが起きますよね。
その通り。グリフィス理論のエネルギー解放率はまさにスナップバックの概念と同根だ。亀裂が進展するとき、蓄えられた弾性エネルギーが一気に解放されて亀裂が不安定に伝播する。
まとめ
スナップバックの理論を整理します。
要点：
- スナップバックは荷重も変位も戻る不安定現象 — スナップスルー（荷重だけ戻る）とは異なる
- 浅いアーチ、ドーム、破壊問題で発生 — 幅広い構造問題に関連
- 荷重制御でも変位制御でも追跡不能 — 特別な数値手法が必要
- エネルギー解放として理解 — 蓄えたひずみエネルギーの急激な解放
- 動的応答を伴う — 準静的解析で経路を追跡しても、実際にはダイナミックな遷移
荷重制御でも変位制御でも追えないって、相当やっかいな問題ですね。
だからこそ、スナップバックの数値追跡は非線形力学の中でも最も挑戦的な問題の一つなんだ。
スナップバックと変位制御の逆走
スナップバックは荷重-変位曲線の変位方向まで「戻る」急激な転換点で、スナップスルーとは異なる。外径20mmの鋼球を軟鋼板に押し込む試験で荷重のピーク後に変位が逆方向（戻る方向）に転換する現象だ。1973年にCrisfield・Willam・Riks（独立に）が弧長法でこの経路を追跡できることを示したが、物理的には「急激なエネルギー放出」として解釈される。
スナップバックの数値計算手法
スナップバックの数値追跡手法
スナップバックは通常のRiks法では追跡できないんですよね。どうすればいいんですか？
通常のRiks法（spherical arc-length法）は弧長を制約条件にするが、スナップバック点では弧長の方向が一意に定まらず、追跡に失敗することがある。いくつかの代替手法がある。
Cylindrical Arc-Length法
円筒弧長法は変位空間のみで弧長を定義する（荷重パラメータを含めない）：
通常のRiks法の弧長制約から $\psi^2 \Delta\lambda^2$ の項を除いた形だ。
なぜこれでスナップバックが追跡できるんですか？
スナップバック点では変位が「戻る」ので、荷重-変位空間での弧長が一意でなくなる。しかし変位空間だけで弧長を定義すれば、変位が折り返す方向を自然に追跡できる。ただし曲線が極端に曲がる場合は収束性が落ちることがある。
変位制御の工夫
特定DOFの変位を制御量にする方法もある。スナップバック点で折り返すDOFではなく、単調に増加し続けるDOFを制御量に選ぶ。
そんなDOFが存在するとは限りませんよね？
アーチのスナップバックでは、荷重点の変位は折り返すが、アーチの端部の水平変位は単調に増加し続けることがある。この水平変位を制御量にすれば、荷重点の変位が折り返す経路も追跡できる。
Abaqusではサブオプションで荷重制御以外のDOFをモニタリングし、そのDOFが単調であることを利用する。具体的には CONTROLS で FIELD パラメータを調整するか、STATIC, RIKS のノード/DOF指定を活用する。
エネルギー制御法
エネルギー解放率を制御量にする方法がある。特に破壊力学のスナップバック（亀裂進展）に有効：
亀裂面積の増分 $\Delta A$ を制御し、各増分でのエネルギー解放率 $G$ が臨界値 $G_c$ と等しくなるように荷重を調整する。
これは破壊問題に特化した手法ですね。
そう。CZM（Cohesive Zone Model）を使った層間剥離解析でスナップバックが出る場合に特に有効。Abaqusでは *STATIC, STABILIZE や VCCT と組み合わせる。
動的解析による代替
スナップバックを動的に解くこともできますか？
できる。スナップバックは本質的に動的な現象だから、陽解法や陰解法の動的解析で実際の遷移過程を追跡するのが最も自然なアプローチだ。
利点：
- 収束問題がない（陽解法の場合）
- スナップバック時の振動・衝撃応答も得られる
- 特別な弧長制御が不要
欠点：
- 準静的な荷重-変位曲線を直接得られない
- 減衰の設定が結果に影響
- 計算コストが大きい（特に陰解法の動的解析）
準静的な荷重-変位曲線が欲しい場合は弧長法、動的応答が欲しい場合は動的解析、という使い分けですね。
その通り。実務では両方やることが多い。弧長法で平衡経路を把握し、動的解析で実際のスナップ後の応答を評価する。
人工粘性安定化
Abaqusの *STATIC, STABILIZE でスナップバックを通過できますか？
ある程度は可能だが注意が必要。安定化法はスナップバック点で人工的な粘性力を加えて発散を防ぐ。ただし粘性が大きすぎるとスナップバックの経路が歪む。
安定化法を使う場合のチェック：
- ALLSD（安定化散逸エネルギー）/ ALLIE（内部エネルギー）< 5%
- 安定化なしのRiks法の結果と比較して検証
- 安定化係数のパラメトリックスタディ
まとめ
スナップバックの数値手法、整理します。
要点：
- 通常のRiks法はスナップバックに弱い — spherical arc-lengthの限界
- cylindrical arc-length法 — 変位空間のみで弧長制約
- 単調DOFの変位制御 — スナップバックしないDOFを探して制御
- 動的解析 — 最も自然なアプローチ。実際の遷移過程を追跡
- 安定化法 — 実用的だがエネルギー比で検証必須
- 手法の組み合わせが実務的 — 1つの手法に固執しない
スナップバック追跡のCrisfield弧長法
スナップバックをFEMで追跡するには変位方向も制御するCrisfield弧長法が必要だ。通常の弧長法では荷重と変位を同時増分するが、スナップバック時は変位の符号が逆転するため、符号検出ロジックを加えた「Modified Riks」法が必要だ。Abaqusのδu_arc 設定でスナップバック点通過時に自動的に変位増分方向を逆転させる機能がある。
スナップバックの実務適用
スナップバック解析の実務
スナップバック解析を実務で行う場合の手順を教えてください。
スナップバックは事前に予測しにくいことがある。「解析してみたらスナップバックが出た」というケースが多い。
実務フロー

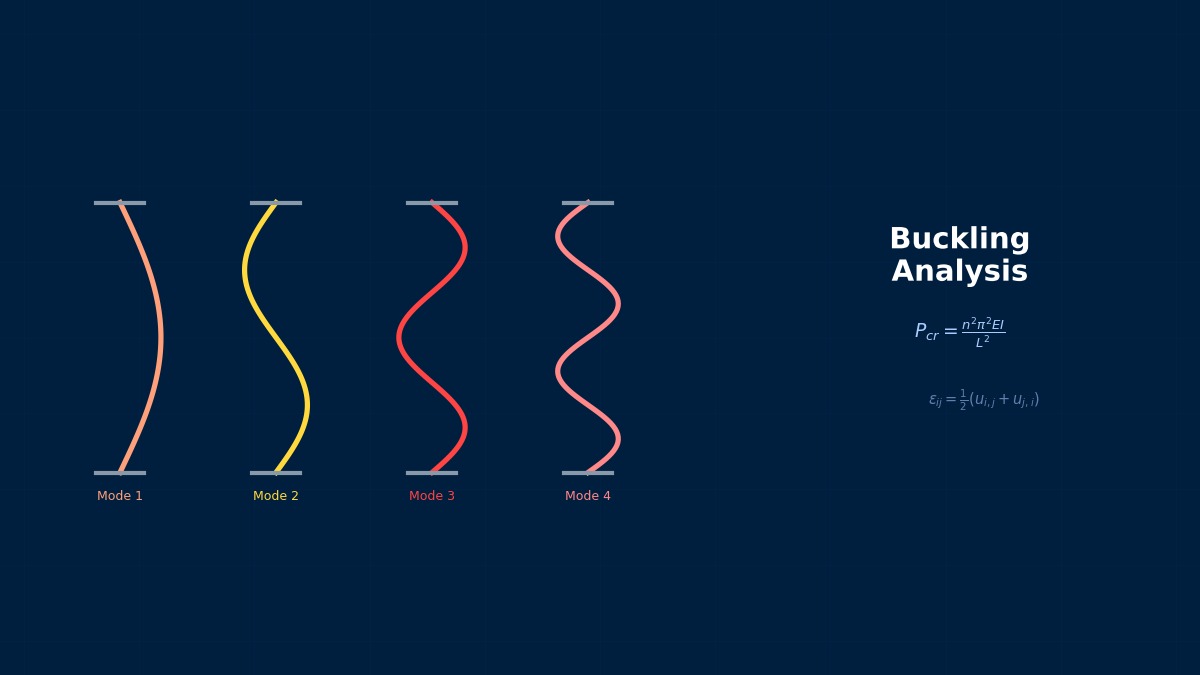

1. 線形座屈解析 — まず通常の固有値座屈で概要を把握
2. 非線形解析（Riks法）を試行 — 収束しない場合はスナップバックの可能性
3. 荷重-変位曲線を確認 — 変位の折り返しがあるかどうか
4. 手法の選択 — cylindrical arc-length、変位制御、動的解析、安定化法から選択
5. 結果の検証 — エネルギーバランス、メッシュ収束性
Riks法で収束しないのがスナップバックのサインなんですね。
その通り。Riks法が「行ったり来たり」する（同じ点を反復する）場合はスナップバックの兆候だ。
Riks法（まず試行）
```
*STEP, NLGEOM=YES, INC=5000
*STATIC, RIKS
0.005, 2.0, 1e-15, 0.01, ,
```
ポイント：最小増分を極端に小さく、最大増分を小さく制限。
安定化法（Riks法が失敗した場合）
```
*STEP, NLGEOM=YES, INC=5000
*STATIC, STABILIZE, ALLSDTOL=0.05
0.005, 1.0, 1e-15, 0.01
```
ALLSDTOL=0.05 で安定化エネルギーの許容比を5%に設定。
動的解析（スナップ後の応答が必要な場合）
```
*STEP, NLGEOM=YES
*DYNAMIC, APPLICATION=QUASI-STATIC
0.01, 1.0, 1e-8, 0.1
```
QUASI-STATICオプションで数値減衰を自動調整。慣性効果を抑制しつつスナップバックを通過。
破壊問題のスナップバック
コンクリートの引張試験でのスナップバックはどう扱いますか？
コンクリートの引張軟化領域では、試験機の剛性が不足すると不安定破壊（スナップバック）が起きる。FEMでも同じ現象が起きる。
対策：
- 亀裂開口変位（CMOD）制御 — 亀裂の開口量を制御量にする。変位が単調増加するDOFを選ぶ戦略の一例
- Cohesive Zone Model — CZM要素で軟化を安定的にモデル化
- 粘性正則化 — 材料モデルに微小な粘性を追加して数値安定化。AbaqusのConcrete Damaged Plasticityモデルに組み込み
粘性正則化はスナップバックを「なまらせる」効果がありますか？
ある。粘性が大きすぎるとスナップバックが消えて、応答がなだらかになりすぎる。粘性パラメータの感度分析が不可欠で、結果が粘性値に依存しないことを確認する必要がある。
双安定構造の設計
双安定構造（意図的にスナップバックさせる構造）の設計では？
双安定構造では2つの安定形状の間のエネルギーバリアがスナップの「トリガー荷重」を決める。設計のポイント：
- 2つの安定形状のエネルギー差 — 片方が大きく低エネルギーだと、容易にスナップして戻りにくい
- スナップの速度と衝撃 — 動的解析でスナップ時の加速度・衝撃力を評価
- 繰り返しスナップの疲労 — スナップを繰り返すと材料が疲労する
実務チェックリスト
スナップバック解析のチェックリストをお願いします。
複数の手法で結果を比較するのが大事ですね。1つの手法だけだと信頼性が低い。
スナップバックは数値的に最も厄介な問題だから、独立した2つの手法で同じ結果が得られることを確認するのがベストプラクティスだ。
コンクリートのせん断破壊スナップバック
コンクリート梁のせん断破壊は荷重が急低下した後に変位が逆転するスナップバック挙動を示すことがある。1970年代にBazantが発見したこの挙動は「Size effect（寸法効果）」とも密接に関連し、梁が大きいほどスナップバックが急激になる。現在のコンクリート構造物のFEM破壊解析（割れ目有限要素法）ではCrisfield法がデフォルト選択だ。
スナップバックのソフトウェア比較
スナップバック解析のツール
スナップバックを追跡できるソルバーはどれですか？
スナップバックは高度な非線形解析の機能が必要だ。
| 機能 | Abaqus | Nastran | Ansys | LS-DYNA |
|---|---|---|---|---|
| Riks法 | *STATIC, RIKS | SOL 106 BUCKLE | Arc-Length | — |
| Cylindrical arc-length | *CONTROLSで調整 | 限定的 | ARCTRM | — |
| 安定化法 | *STABILIZE | 限定的 | STABILIZE | — |
| 動的解析（代替） | Explicit/Implicit | SOL 129/400 | Transient | 標準 |
| CZM（破壊） | *COHESIVE | — | CZM要素 | *COHESIVE |
Abaqusが最も多くの選択肢を持っていますね。
スナップバックに関してはAbaqusの優位性が最も顕著だ。STATIC, RIKSの実装が安定しているだけでなく、STATIC, STABILIZEや*DYNAMIC, QUASI-STATICなど複数の代替手段がある。スナップバックが出る問題では、Abaqusを第一候補にすべきだ。
LS-DYNAは動的解析でスナップバックを自然に追跡できる。準静的なスナップバックの荷重-変位曲線は得にくいが、動的応答が欲しい場合は最適だ。
選定ガイド
まとめると？
スナップバックはツールの「非線形解析力」が問われる問題ですね。
その通り。スナップバックを正しく追跡できるかどうかが、非線形解析ソルバーの実力を測る一つの指標になる。
OpenSeesコンクリート非線形解析
OpenSeesはPeer Center（太平洋地震工学研究センター）が開発したオープンソース構造解析フレームワークで、コンクリートのスナップバックを含む非線形解析に特化した材料モデルを豊富に持つ。Concrete01・02・07材料モデルはコンクリートの圧縮・引張の後座屈特性を精度良く再現でき、世界中の地震工学研究者に使われている。
スナップバックの先端研究
スナップバック研究の最前線
スナップバック解析の先端研究を教えてください。
3つの方向が活発だ。
準脆性材料のスナップバック
コンクリートのような準脆性材料のスナップバックは？
コンクリートの引張軟化、岩盤の破壊、セラミックの割裂…いずれも荷重-変位曲線にスナップバックが現れる。
最大の課題はメッシュ依存性だ。引張軟化をFEMで扱うと、変形がメッシュの1要素幅に局所化し、メッシュを細かくするほど脆性的な応答になる。
正則化手法：
- 亀裂帯モデル（crack band model） — Bazant（1983）提案。軟化パラメータをメッシュサイズで補正
- 非局所モデル — 応力やひずみを空間平均化して局所化を防ぐ
- 勾配損傷モデル — ひずみの勾配を含む高次の連続体モデル
正則化しないとスナップバックの荷重-変位曲線がメッシュ依存になるんですね。
そう。破壊エネルギー $G_f$ が一定になるように軟化パラメータを調整するのが基本的なアイデアだ。Phase-field法（位相場モデル）も破壊のスナップバックを正則化する有力な手法として急速に発展している。
マルチスタビリティ（多安定構造）
3つ以上の安定形状を持つ構造はありますか？
マルチスタビリティは形状記憶合金やプリストレスト複合材で実現できる。各安定形状間の遷移がスナップバックになる。
応用例：
- プログラマブル構造 — 外部刺激で任意の形状に切り替え
- メカニカルメタマテリアル — 多数のユニットセルのスナップバックで巨視的な非線形応答を制御
- エネルギー吸収 — スナップバックのヒステリシスでエネルギーを散逸
メカニカルメタマテリアルでの応用が面白いですね。
カリフォルニア工科大学やETHチューリッヒのグループが、3Dプリントで製作した多安定メタマテリアルの研究をリードしている。ユニットセルごとにスナップバックが起きることで、巨視的にはプログラム可能な応力-ひずみ曲線を実現できる。
計算手法の進化
スナップバックの数値追跡手法は進化していますか？
一般化弧長法の改良が続いている：
- エネルギー弧長法 — ひずみエネルギーを弧長パラメータにする。エネルギー単調増加の仮定で追跡
- コントロールスイッチング — 荷重制御→変位制御→弧長制御を自動的に切り替え
- 分岐追跡（branch switching） — 分岐点で複数の経路が存在する場合、目的の経路を選択的に追跡
分岐追跡は難しそうですね。
非常に難しい。分岐点では複数の平衡経路が交差するため、どの経路に進むかは微小な摂動で決まる。数値的には固有値解析で分岐方向を特定し、その方向に微小な摂動を加えてRiks法で追跡する。
まとめ
スナップバックの先端研究、まとめます。
スナップバックは「構造の不安定性」の最も複雑な形態であり、正しく追跡できることが非線形構造力学の到達度を示す指標だ。
スナップバックの超弾性材料への応用
スナップバック特性を持つ超弾性材料（形状記憶合金等）は「負の剛性効果」を発現し、極端な振動吸収性能を示す。負の剛性装置をポジティブ剛性と並列結合すると全体剛性は≈0になり、外部からの振動が構造に伝わらなくなる。振動分離装置として精密工場・電子顕微鏡設置台への応用が2010年代から研究されており、スナップバックの逆用途だ。
スナップバックのトラブル対応
スナップバック解析のトラブル
スナップバック解析で遭遇するトラブルと対処法を教えてください。
スナップバックは非線形解析で最も収束が困難な問題だ。
Riks法が振動する
Riks法で解がスナップバック点付近を行ったり来たりして収束しません。
これはスナップバック点でRiks法の弧長方向が定まらない状態だ。
対策（段階的に試す）：
1. 最大増分を小さくする — 0.01 → 0.005 → 0.001
2. 最小増分をさらに小さくする — $10^{-12}$ → $10^{-15}$
3. cylindrical arc-length に切り替える — 変位空間のみで弧長制約
4. 安定化法に切り替える — *STATIC, STABILIZE
5. 動的解析に切り替える — *DYNAMIC, QUASI-STATIC
1から順に試していくんですね。
通常のRiks法の設定調整（1, 2）で解決することも多い。それでダメなら手法の切り替え（3〜5）を検討する。一つの手法に固執せず、柔軟に切り替えるのがスナップバック解析のコツだ。
安定化法でスナップバックが消える
安定化法を使ったら、荷重-変位曲線がなだらかになってスナップバックが消えました。
安定化係数が大きすぎる。人工粘性がスナップバックのエネルギー解放を吸収してしまっている。
対策：
- 安定化係数を下げる（FAQTORを0.001 → 0.0001 → 0.00001と段階的に）
- ALLSD/ALLIE比を確認（1%以下を目標）
- Riks法の結果と比較検証
安定化係数をゼロに近づけすぎると、今度は収束しなくなりますよね。
そう。安定化係数の「スイートスポット」を見つける必要がある。小さすぎると不安定で収束しない、大きすぎるとスナップバックが抑制される。パラメトリックスタディで適切な範囲を特定するのが実務的だ。
動的解析でスナップ後の振動が大きい
動的解析でスナップバックを追跡したら、スナップ後に大振動が起きて以降の解析が不安定になります。
スナップバック時のエネルギー解放が運動エネルギーに変換されて振動が起きる。対策：
- 減衰を追加 — Rayleigh減衰（α, β）またはAbaqusの*DYNAMIC, APPLICATION=MODERATE DISSIPATIONで数値減衰を増やす
- 段階的荷重除荷 — スナップバック点の直前で荷重を一度除荷し、再載荷
- 質量スケーリング — 質量を増やして固有振動数を下げ、時間増分を大きくする（ただし慣性効果に注意）
破壊解析でメッシュ依存性が大きい
コンクリートの破壊解析で、メッシュを変えるとスナップバックの形状が全く変わります。
局所化に対する正則化が不足している。
確認と対策：
- 亀裂帯モデルを使っているか — 軟化曲線をメッシュサイズに応じて調整
- 特性長さ（characteristic length）は正しいか — Abaqusでは自動計算されるが、特殊な要素形状では不正確になることがある
- 破壊エネルギー $G_f$ が一定か — メッシュを変えても $G_f$ が保存されているか確認
破壊エネルギーが一定であれば、メッシュ依存性は抑えられるんですね。
理想的にはそう。ただし実際には完全にメッシュ独立にはならないことが多い。2〜3水準のメッシュで結果を比較し、差が許容範囲内（10〜20%）であることを確認するのが実務的だ。
まとめ
スナップバック解析のトラブル対処、整理します。
スナップバックは「最も難しい非線形問題」という認識で、慎重に取り組む必要がありますね。
その通り。スナップバックを正しく追跡できたら、非線形構造力学の上級者だ。焦らず、一つずつ手法を試して経験を積んでいこう。
弧長法でスナップバック点で発散する場合
弧長法がスナップバック点で発散する場合、弧長増分Δlが大きすぎて「飛び越し」が起きている。Δlを1/10に減らし、スナップバック点付近（荷重差分の符号が変わる付近）での増分数を増やす。Abaqusの場合、STABILIZATIONパラメータを追加して人工減衰を加えるとスナップバック点の通過後もソルバーが安定化し、残余経路の追跡が可能になる。
