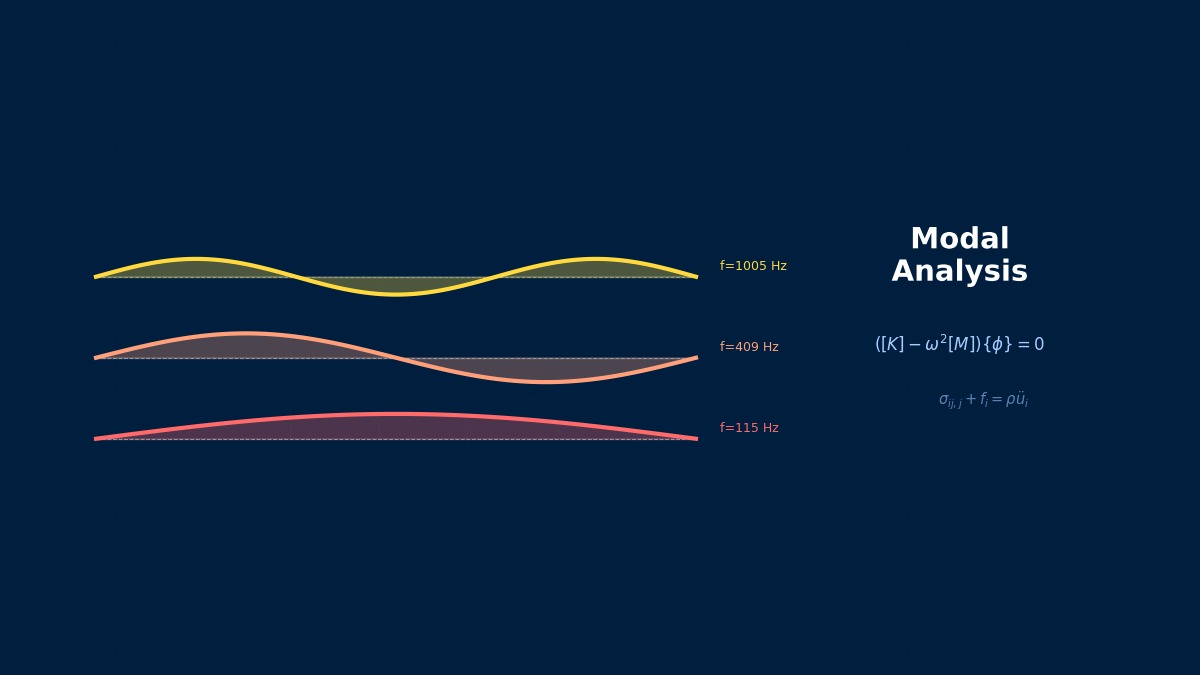

CMS法（Component Mode Synthesis）
理論と物理
CMS法とは
先生、CMS法って何ですか？
CMS（Component Mode Synthesis）は、大規模構造をサブストラクチャ（コンポーネント）に分割し、各コンポーネントの動的特性をモード座標で縮約してから全体を組み立てる手法だ。
「分割して縮約して組み立てる」？
例えば自動車の全車モデル（数百万DOF）を直接解くと膨大な計算になる。CMS法では：
1. ボディ、エンジン、サスペンション等をサブストラクチャに分割
2. 各サブストラクチャを固有モード＋拘束モードで縮約（数百DOFに）
3. 縮約されたサブストラクチャを結合して全体を解く
数百万DOFが数千DOFに縮約される！
計算時間が1/100以下になることもある。特に多数のサブストラクチャを繰り返し使う場合（車体の異なるバリエーション等）に効果的。
Craig-Bampton法
最も広く使われるCMS法はCraig-Bampton法（1968年）。各サブストラクチャを：
- 固定界面固有モード — 界面を固定した状態の内部の固有モード
- 拘束モード — 界面DOFを1つずつ単位変位させたときの静的変形
最も広く使われるCMS法はCraig-Bampton法（1968年）。各サブストラクチャを：
の2種類のモードで表現する。
固有モードで内部の振動を、拘束モードで界面の変形を表現するんですね。
各サブストラクチャの変位：
$\{q\}$ はモード座標（数十〜数百）、$\{u_b\}$ は界面DOF。全体のDOFは $\sum (n_{modes} + n_{boundary})$ に縮約。
CMS法の利点
| 利点 | 説明 |
|---|---|
| 計算時間の大幅削減 | 全体DOFを1/10〜1/1000に縮約 |
| 並列化 | 各サブストラクチャを独立に計算 |
| 設計変更の効率化 | 1つのサブストラクチャを変更しても、他は再計算不要 |
| 知的財産の保護 | サプライヤーが縮約モデルだけを提供。内部構造を開示しない |
知財保護に使えるのは面白いですね。
自動車のサプライチェーンでは、サスペンションメーカーがCMS縮約モデルをOEMに提供する。OEMは内部構造を見ずに全車の振動解析ができる。
まとめ
CMS法を整理します。
要点：
- 大規模構造をサブストラクチャに分割して縮約 — DOFを1/10〜1/1000に
- Craig-Bampton法が標準 — 固有モード＋拘束モード
- 計算時間の大幅削減 — 全車NVH解析で不可欠
- 設計変更に柔軟 — サブストラクチャ単位で変更可能
- 知財保護 — 内部構造を開示せずに縮約モデルを共有
Hurty・Craigの「部品ごとに解く」発明
CMS（コンポーネントモード合成）法はHurty（1960）とCraig・Bampton（1968）が開発した。大規模モデルをサブストラクチャに分割し、各部の固有モードで縮退させてから連成させる手法だ。Craig-Bampton法は固定界面モード（内部自由度縮退）と制約モード（境界自由度保持）の組合せで、現在も最も広く使われるCMS定式化だ。
各項の物理的意味
- 慣性項（質量項）：$\rho \ddot{u}$、つまり「質量×加速度」。急ブレーキで体が前に投げ出された経験はありませんか？ あの「持っていかれる感じ」がまさに慣性力です。重い物体ほど動き出しにくく、動き出したら止まりにくい。地震で建物が揺れるのも、地面が急に動いたのに建物の質量が「置いていかれる」から。静解析ではこの項をゼロにしますが、それは「ゆっくり力をかけるから加速度は無視できる」という仮定です。衝撃荷重や振動問題では絶対に省略できません。
- 剛性項（弾性復元力）：$Ku$ や $\nabla \cdot \sigma$。ばねを引っ張ると「戻ろうとする力」を感じますよね？ あれがフックの法則 $F=kx$ であり、剛性項の本質です。では質問——鉄の棒とゴム紐、同じ力で引っ張るとどちらが伸びるでしょうか？ 当然ゴムです。この「伸びにくさ」がヤング率 $E$ であり、剛性を決めます。よくある勘違い：「剛性が高い＝強い」ではありません。剛性は「変形しにくさ」、強度は「壊れにくさ」で、別の概念です。
- 外力項（荷重項）：体積力 $f_b$（重力など）と表面力 $f_s$（圧力、接触力など）。こう考えてみてください——橋の上のトラックの重さは「中身全体にかかる力」（体積力）、タイヤが路面を押す力は「表面だけにかかる力」（表面力）。風圧、水圧、ボルトの締付力…すべて外力です。ここでありがちな失敗：荷重の方向を間違える。「引張」のつもりが「圧縮」になっていた——笑い話に聞こえますが、3D空間で座標系が回転していると実際に起こります。
- 減衰項：レイリー減衰 $C\dot{u} = (\alpha M + \beta K)\dot{u}$。ギターの弦を弾いてみてください。音は鳴り続けますか？ いいえ、徐々に小さくなりますよね。振動エネルギーが空気抵抗や弦の内部摩擦で熱に変わるからです。車のショックアブソーバーも同じ原理——わざと振動エネルギーを吸収して乗り心地を良くしています。もし減衰がゼロだったら？ 建物は地震の後いつまでも揺れ続けることになります。実際にはそうならないので、適切な減衰の設定が重要です。
仮定条件と適用限界
次元解析と単位系
| 変数 | SI単位 | 注意点・換算メモ |
|---|---|---|
| 変位 $u$ | m（メートル） | mm入力時は荷重・弾性率もMPa/N系に統一すること |
| 応力 $\sigma$ | Pa（パスカル）= N/m² | MPa = 10⁶ Pa。降伏応力との比較時に単位系の不一致に注意 |
| 歪み $\varepsilon$ | 無次元（m/m） | 工学歪みと対数歪みの区別に注意（大変形時） |
| 弾性率 $E$ | Pa | 鋼: 約210 GPa、アルミ: 約70 GPa。温度依存性に注意 |
| 密度 $\rho$ | kg/m³ | mm系ではtonne/mm³（= 10⁻⁹ tonne/mm³ for 鋼） |
| 力 $F$ | N（ニュートン） | mm系ではN、m系ではNで統一 |
数値解法と実装
Craig-Bampton法の実装
Craig-Bampton法の実装手順を教えてください。
Step 1: サブストラクチャの定義
- 構造を論理的なコンポーネントに分割
- 界面DOF（コンポーネント間の接続点）を定義
Step 2: 各コンポーネントの縮約
- 界面を固定して固有振動数解析 → 固定界面固有モード $[\Phi_f]$
- 界面DOFごとに単位変位を与えて静解析 → 拘束モード $[\Psi_c]$
- 縮約された質量・剛性マトリクスを計算
Step 3: 全体の組み立て
- 各コンポーネントの縮約行列を界面DOFで結合
- 全体の固有値問題を解く
Nastran
```
SOL 103
CEND
SUBCASE 1
METHOD = 10
BEGIN BULK
$ スーパーエレメント定義
SELOC, 100, ... $ サブストラクチャの定義
SECONM, 100, ... $ 縮約
```
Nastranのスーパーエレメント機能がCMS法の業界標準。
Abaqus
```
*SUBSTRUCTURE GENERATE
*RETAINED NODAL DOFS
interface_nodes, 1, 6
*FREQUENCY
50, ,
*END STEP
```
Ansys
WorkbenchのSubstructuring解析タイプでGUIからCMS縮約を設定可能。
Nastranのスーパーエレメントが業界標準ですか？
自動車と航空宇宙のCMS解析はNastranのスーパーエレメントが圧倒的実績。OP2/OP4ファイルで縮約行列をやり取りする業界標準のフォーマットがある。
保持するモード数の決め方
固定界面固有モードは何モード保持すべきですか？
着目する周波数範囲の1.5〜2倍の振動数まで保持する。例えば500 Hzまでの全車解析なら、各サブストラクチャで750〜1000 Hzまでのモードを保持。
まとめ
CMS法の数値手法、整理します。
要点：
- Craig-Bampton法 — 固定界面固有モード＋拘束モードで縮約
- Nastranのスーパーエレメントが業界標準 — OP2/OP4形式
- モード数 = 着目振動数の1.5〜2倍まで — 精度と計算コストのバランス
- 界面DOFの定義が鍵 — 適切な界面の選定が精度を左右
Craig-Bampton縮退の手順と精度確認
Craig-Bampton法では①内部自由度の固有モード計算（通常0〜f_maxの範囲）②境界自由度を単位変位させた制約モード計算③縮退行列の組み立ての3ステップで行う。縮退後のモデルを全体系に組み込んで固有値を求め、全体FEMとの比較で±1%以内の精度を確認するのが標準手順だ。内部固有モードの打ち切り周波数は評価上限の1.5〜2倍を使用する。
線形要素（1次要素）
節点間を線形補間。計算コストは低いが、応力の精度が低い。せん断ロッキングに注意（低減積分やB-bar法で緩和）。
2次要素（中間節点付き）
曲線的な変形を表現可能。応力精度が大幅に向上するが、自由度は約2〜3倍に増加。推奨：応力評価が重要な場合。
完全積分 vs 低減積分
完全積分：過剰拘束（ロッキング）のリスク。低減積分：アワーグラスモード（零エネルギーモード）のリスク。適材適所で選択。
アダプティブメッシュ
誤差指標（ZZ推定量等）に基づく自動細分化。応力集中部の精度を効率的に向上。h法（要素分割）とp法（次数増加）がある。
ニュートン・ラフソン法
非線形解析の標準的手法。接線剛性マトリクスを毎反復更新。収束半径内で2次収束するが、計算コストが高い。
修正ニュートン・ラフソン法
接線剛性マトリクスを初期値または数反復毎に更新。各反復のコストは低いが、収束速度は線形的。
収束判定基準
力の残差ノルム: $||R|| / ||F_{ext}|| < \epsilon$（一般に $\epsilon = 10^{-3}$〜$10^{-6}$）。変位増分ノルム: $||\Delta u|| / ||u|| < \epsilon$。エネルギーノルム: $\Delta u \cdot R < \epsilon$
荷重増分法
全荷重を一度に負荷せず、小刻みに増加させる。弧長法（Riks法）は荷重-変位関係の極値点を越えて追跡可能。
直接法 vs 反復法のたとえ
直接法は「連立方程式を筆算で正確に解く」方法——確実だが大規模問題では時間がかかりすぎる。反復法は「当て推量を繰り返して正解に近づく」方法——最初は大雑把な答えだが、反復するたびに精度が上がる。辞書で言葉を探すとき、最初のページから順番に探す（直接法）より、見当をつけて開き、前後に調整する（反復法）方が効率的なのと同じ原理。
メッシュの次数と精度の関係
1次要素は「定規で曲線を近似する」——直線の折れ線で表現するため精度に限界がある。2次要素は「フレキシブルカーブ」——曲線的な変化を表現でき、同じメッシュ密度でも格段に精度が向上する。ただし、1要素あたりの計算コストは増えるため、トータルのコスト対効果で判断する。
実践ガイド
CMS法の実務適用
CMS法は実務でどう使われていますか？
自動車のNVH全車解析
全車モデル（数百万DOF）をCMSで縮約し、数千DOFの全車モデルで振動-騒音解析。エンジン、サスペンション、タイヤを個別のCMS縮約モデルとして組み込む。
サプライチェーンでのモデル交換
サスペンションメーカーが縮約モデル（CMS行列 + 界面DOF）をOEMに納品。OEMは全車に組み込んで振動解析。サプライヤーの設計情報は保護される。
宇宙構造の結合解析
衛星とロケットの結合解析。各サブシステム（衛星、フェアリング、上段）をCMS縮約し、打ち上げ環境の振動解析を行う。NASA/ESAのカップリング解析標準。
実務チェックリスト
「CMS結果と直接解の比較」が検証の鍵ですね。
初回は必ず直接解（CMS なしの全体モデル）と比較する。5%以内なら縮約は十分。それ以上ずれたらモード数を増やすか、界面DOFを見直す。
自動車エンジンのサブストラクチャ連成解析
自動車エンジン全体のNVH解析にCMSを適用すると、ブロック・ヘッド・クランクシャフト・オイルパンのモデルをそれぞれ独立して縮退させ、組み合わせることで全体モデル計算の1/20〜1/100に計算時間を短縮できる。Honda Engineeringでは2000年代初頭にCMSベースの「バーチャルエンジン」システムを完成させ、試作エンジン製作前のNVH予測精度を30%向上させた。
解析フローのたとえ
解析の流れは、実は料理とそっくりです。まず材料を買い出し（CADモデルの準備）、下ごしらえをして（メッシュ生成）、火にかけて（ソルバー実行）、最後に盛り付ける（後処理で可視化）。ここで大事な問いかけ——料理で一番失敗しやすい工程はどこでしょう？ 実は「下ごしらえ」なんです。メッシュの品質が悪いと、どんなに優秀なソルバーを使っても結果はめちゃくちゃになります。
初心者が陥りやすい落とし穴
あなたはメッシュ収束性を確認していますか？ 「計算が回った＝結果が正しい」と思っていませんか？ これ、実はCAE初心者が最も陥りやすい罠です。ソルバーは与えられたメッシュで「それなりの答え」を必ず返します。でもメッシュが粗すぎれば、その答えは現実から大きくずれている。最低3段階のメッシュ密度で結果が安定することを確認する——これを怠ると「コンピュータが出した答えだから正しいはず」という危険な思い込みに陥ります。
境界条件の考え方
境界条件の設定は、試験の「問題文を書く」のと同じです。問題文が間違っていたら？ どんなに正確に計算しても答えは間違いますよね。「この面は本当に完全固定なのか」「この荷重は本当に一様分布なのか」——現実の拘束条件を正しくモデル化することが、実は解析全体で最も重要なステップだったりします。
ソフトウェア比較
CMS法のツール
CMS法に使えるツールを比較してください。
NastranのOP2/OP4形式が業界標準なんですね。
自動車OEMとサプライヤー間のCMSモデル交換はほぼNastranのOP2/OP4形式。他のソルバーにもインポート可能だが、ネイティブのNastranが最も確実。
選定ガイド
CMS法はNastranの独壇場に近いですね。
歴史的にCMS法はNastranのスーパーエレメントとともに発展してきた。業界のインフラとしてNastranのCMS形式が定着している。
MSC Nastran SUPORT/SECBULKによるCMS
MSC NastranのSuperelementはCMSの実装で最も歴史が長く、航空宇宙・自動車・船舶などあらゆる産業に実績がある。SEALL/SEGENバルクカードで各部品のスーパー要素を定義し、SPOINT（スカラーポイント）で内部モード座標を表現する。Airbus社は全機FEMを20以上のSuperelementsに分割してCMS連成解析を行い、型式証明の振動解析を標準化している。
選定で最も重要な3つの問い
- 「何を解くか」：CMS法（Component Mode Synthesis）に必要な物理モデル・要素タイプが対応しているか。例えば、流体ではLES対応の有無、構造では接触・大変形の対応能力が差になる。
- 「誰が使うか」：初心者チームならGUIが充実したツール、経験者ならスクリプト駆動の柔軟なツールが適する。自動車のAT車（GUI）とMT車（スクリプト）の違いに似ている。
- 「どこまで拡張するか」：将来の解析規模拡大（HPC対応）、他部門への展開、他ツールとの連携を見据えた選択が長期的なコスト削減につながる。
先端技術
CMS法の先端研究
CMS法の最前線を教えてください。
非線形CMS
従来のCMS法は線形構造が前提だが、接合部の非線形性（摩擦、ギャップ）を含む非線形CMSが研究されている。界面の非線形性を数個のDOFで表現し、線形のモード縮約と組み合わせる。
データ駆動CMS
実験データ（加振試験のFRF）から直接CMS縮約モデルを構築する。FEMなしで実構造の動的特性を縮約モデルにする。実験的サブストラクチャリングとも呼ばれる。
リアルタイムCMS
CMS縮約モデルの応答をリアルタイムで計算するデジタルツイン。縮約されたモデルはDOFが小さいため、組み込みシステムやエッジデバイスでもリアルタイム計算が可能。振動監視や能動制御に応用。
まとめ
CMS法の先端研究、まとめます。
CMS法は50年以上の歴史を持つが、非線形やデータ駆動の拡張で新しい可能性を切り開いている。
フリーインターフェースCMSとFREACO
Craig-Bampton法は固定界面モードを使うが、自由界面（自由端）モードを使うFREACO（フリーインターフェース）法も存在する。FREACO法は界面自由度を変換するため、界面が大きなモデルでの縮退効率が高い。NASA Marshall宇宙飛行センターはSaturn Vロケットの振動解析に1970年代にこの手法を適用し、当時のコンピュータ（CDC 6600）でも実用的な計算時間で全段連成解析を実現した。
トラブルシューティング
CMS法のトラブル
CMS法でよくあるトラブルは？
CMS結果が直接解と合わない
確認項目：
1. 保持モード数が不足 — 着目振動数の2倍まで保持しているか
2. 界面DOFの欠落 — 接続点のDOFが全て定義されているか
3. 残余モード（RESVEC） — 高次モードの寄与を静的補正で追加しているか
残余モードがないとどうなりますか？
保持モード数が不足している場合、高次モードの寄与が失われる。残余モードを追加することで、少ないモード数でも精度が大幅に改善される。Nastranの RESVEC=YES が推奨。
サブストラクチャの結合でエラー
界面DOFの整合性が取れていない。確認：
- 界面節点の座標が正確に一致しているか
- 自由度の番号付けが一致しているか
- 単位系が統一されているか
縮約モデルのファイルが大きすぎる
保持モード数が多すぎる or 界面DOFが多すぎる。削減策：
- 保持モード数を着目振動数の1.5倍に絞る
- 界面の節点数を削減（全ての接合点が必要か見直し）
まとめ
CMS法のトラブル対処、整理します。
CMS縮退モデルで振動数がずれる場合
CMSの精度が悪い（フルモデルとの差>2%）とき、最も多い原因は内部自由度の縮退モード数の不足だ。使用する周波数の上限が3000Hzなら、少なくとも4500〜6000Hz以下の全内部固有モードを使う必要がある。過剰な打ち切りは高次モードに誤差を累積させる。また境界節点の自由度設定ミス（回転自由度の欠落等）も精度低下の原因となる。
「解析が合わない」と思ったら
- まず深呼吸——焦って設定をランダムに変えると、問題がさらに複雑になる
- 最小再現ケースを作る——CMS法（Component Mode Synthesis）の問題を最も単純な形で再現する。「引き算のデバッグ」が最も効率的
- 1つだけ変えて再実行——複数の変更を同時に行うと、何が効いたか分からなくなる。科学実験と同じ「対照実験」の原則
- 物理に立ち返る——計算結果が「重力に逆らって物が浮く」ような非物理的な結果なら、入力データの根本的な間違いを疑う
