MBDにおける接触力学
理論と物理
MBDの接触
先生、MBDでの接触はFEMの接触とどう違いますか？
FEMの接触は変形体間の面接触。MBDの接触は剛体間の接触（衝突、噛み合い等）。計算は軽いが変形を含まない。
MBDの接触力モデル

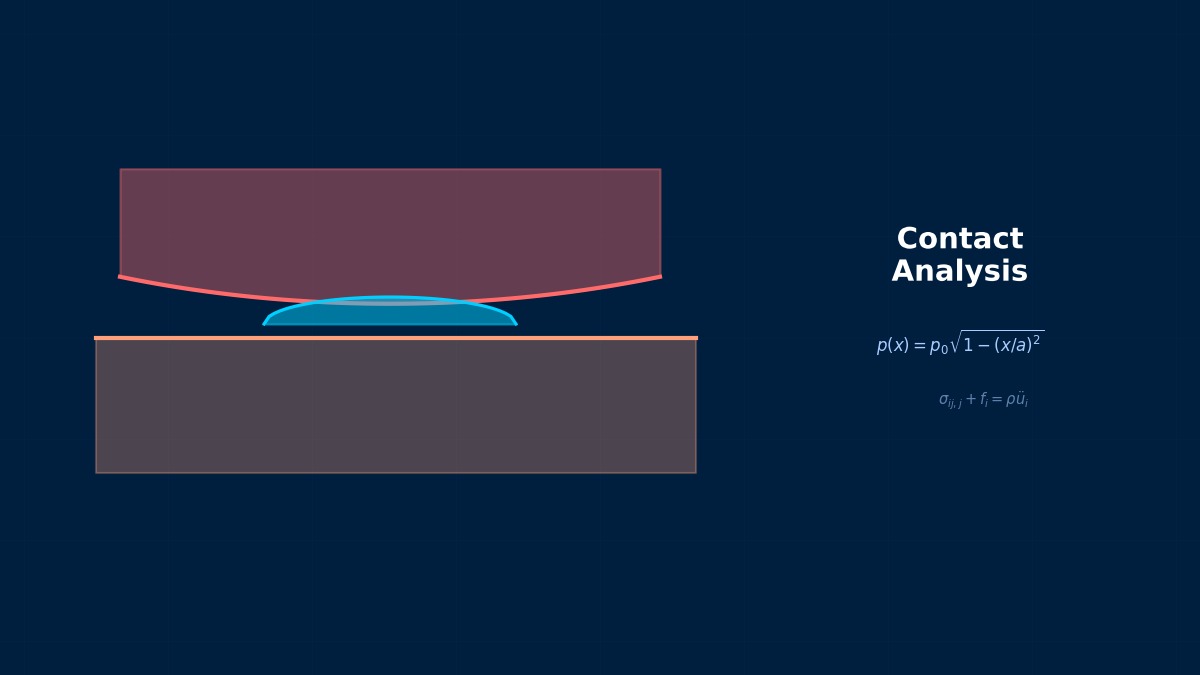

Hertz接触モデルが基本：
$\delta$: 貫通量、$K$: Hertz剛性、$D$: 減衰。球-球、球-面の接触。
まとめ
ヘルツ接触理論は1882年の24歳Hertzが投稿した論文
弾性接触の古典理論「ヘルツ接触」はHeinrich Hertz（当時24歳）が1882年に「Journal für die reine und angewandte Mathematik」に投稿した論文が起源だ。Hertzはガラスレンズの光干渉縞を観察中に接触面積の数理モデルを思いつき、2週間で完成させたとされる。この理論は今日の転がり軸受・歯車・鉄道車輪の設計に直接使われており、マルチボディ系の接触モデルの基本式として140年以上現役を続けている。
各項の物理的意味
- 慣性項（質量項）：$\rho \ddot{u}$、つまり「質量×加速度」。急ブレーキで体が前に投げ出された経験はありませんか？ あの「持っていかれる感じ」がまさに慣性力です。重い物体ほど動き出しにくく、動き出したら止まりにくい。地震で建物が揺れるのも、地面が急に動いたのに建物の質量が「置いていかれる」から。静解析ではこの項をゼロにしますが、それは「ゆっくり力をかけるから加速度は無視できる」という仮定です。衝撃荷重や振動問題では絶対に省略できません。
- 剛性項（弾性復元力）：$Ku$ や $\nabla \cdot \sigma$。ばねを引っ張ると「戻ろうとする力」を感じますよね？ あれがフックの法則 $F=kx$ であり、剛性項の本質です。では質問——鉄の棒とゴム紐、同じ力で引っ張るとどちらが伸びるでしょうか？ 当然ゴムです。この「伸びにくさ」がヤング率 $E$ であり、剛性を決めます。よくある勘違い：「剛性が高い＝強い」ではありません。剛性は「変形しにくさ」、強度は「壊れにくさ」で、別の概念です。
- 外力項（荷重項）：体積力 $f_b$（重力など）と表面力 $f_s$（圧力、接触力など）。こう考えてみてください——橋の上のトラックの重さは「中身全体にかかる力」（体積力）、タイヤが路面を押す力は「表面だけにかかる力」（表面力）。風圧、水圧、ボルトの締付力…すべて外力です。ここでありがちな失敗：荷重の方向を間違える。「引張」のつもりが「圧縮」になっていた——笑い話に聞こえますが、3D空間で座標系が回転していると実際に起こります。
- 減衰項：レイリー減衰 $C\dot{u} = (\alpha M + \beta K)\dot{u}$。ギターの弦を弾いてみてください。音は鳴り続けますか？ いいえ、徐々に小さくなりますよね。振動エネルギーが空気抵抗や弦の内部摩擦で熱に変わるからです。車のショックアブソーバーも同じ原理——わざと振動エネルギーを吸収して乗り心地を良くしています。もし減衰がゼロだったら？ 建物は地震の後いつまでも揺れ続けることになります。実際にはそうならないので、適切な減衰の設定が重要です。
仮定条件と適用限界
次元解析と単位系
| 変数 | SI単位 | 注意点・換算メモ |
|---|---|---|
| 変位 $u$ | m（メートル） | mm入力時は荷重・弾性率もMPa/N系に統一すること |
| 応力 $\sigma$ | Pa（パスカル）= N/m² | MPa = 10⁶ Pa。降伏応力との比較時に単位系の不一致に注意 |
| 歪み $\varepsilon$ | 無次元（m/m） | 工学歪みと対数歪みの区別に注意（大変形時） |
| 弾性率 $E$ | Pa | 鋼: 約210 GPa、アルミ: 約70 GPa。温度依存性に注意 |
| 密度 $\rho$ | kg/m³ | mm系ではtonne/mm³（= 10⁻⁹ tonne/mm³ for 鋼） |
| 力 $F$ | N（ニュートン） | mm系ではN、m系ではNで統一 |
数値解法と実装
MBD接触の実装
まとめ
ペナルティ法と拘束安定化法の使い分けが精度を決める
マルチボディ接触解析の主要手法はペナルティ法（penetration に比例した反力を生成）とBaumgarte拘束安定化法の2系統に分かれる。ペナルティ剛性が大きすぎると数値積分が不安定になり、小さすぎると現実にない食い込みが生じる。MSC Adams では接触剛性のデフォルト値を「材料ヤング率 × 接触面積の平方根」として自動推定するアルゴリズムを2010年版から実装し、設定失敗によるユーザーの計算発散トラブルを大幅に減らした。
線形要素（1次要素）
節点間を線形補間。計算コストは低いが、応力の精度が低い。せん断ロッキングに注意（低減積分やB-bar法で緩和）。
2次要素（中間節点付き）
曲線的な変形を表現可能。応力精度が大幅に向上するが、自由度は約2〜3倍に増加。推奨：応力評価が重要な場合。
完全積分 vs 低減積分
完全積分：過剰拘束（ロッキング）のリスク。低減積分：アワーグラスモード（零エネルギーモード）のリスク。適材適所で選択。
アダプティブメッシュ
誤差指標（ZZ推定量等）に基づく自動細分化。応力集中部の精度を効率的に向上。h法（要素分割）とp法（次数増加）がある。
ニュートン・ラフソン法
非線形解析の標準的手法。接線剛性マトリクスを毎反復更新。収束半径内で2次収束するが、計算コストが高い。
修正ニュートン・ラフソン法
接線剛性マトリクスを初期値または数反復毎に更新。各反復のコストは低いが、収束速度は線形的。
収束判定基準
力の残差ノルム: $||R|| / ||F_{ext}|| < \epsilon$（一般に $\epsilon = 10^{-3}$〜$10^{-6}$）。変位増分ノルム: $||\Delta u|| / ||u|| < \epsilon$。エネルギーノルム: $\Delta u \cdot R < \epsilon$
荷重増分法
全荷重を一度に負荷せず、小刻みに増加させる。弧長法（Riks法）は荷重-変位関係の極値点を越えて追跡可能。
直接法 vs 反復法のたとえ
直接法は「連立方程式を筆算で正確に解く」方法——確実だが大規模問題では時間がかかりすぎる。反復法は「当て推量を繰り返して正解に近づく」方法——最初は大雑把な答えだが、反復するたびに精度が上がる。辞書で言葉を探すとき、最初のページから順番に探す（直接法）より、見当をつけて開き、前後に調整する（反復法）方が効率的なのと同じ原理。
メッシュの次数と精度の関係
1次要素は「定規で曲線を近似する」——直線の折れ線で表現するため精度に限界がある。2次要素は「フレキシブルカーブ」——曲線的な変化を表現でき、同じメッシュ密度でも格段に精度が向上する。ただし、1要素あたりの計算コストは増えるため、トータルのコスト対効果で判断する。
実践ガイド
MBD接触の実務
ギア列の動力伝達、チェーンの運動、ボールベアリングの動力学。
実務チェックリスト
カムフォロア接触はMBDで最も解析頻度が高いケース
エンジンバルブ機構のカム・フォロア接触はマルチボディ接触解析の最も典型的な実用例のひとつだ。ホンダの直列4気筒エンジン（2.0L）では、高回転域（6500rpm以上）でカムフォロアのバウンシング（接触分離）が発生することをMBD接触解析で予測し、バルブスプリング設計を2世代で最適化した経緯がHonda R&D Technical Review（2004年）に記載されている。
解析フローのたとえ
解析の流れは、実は料理とそっくりです。まず材料を買い出し（CADモデルの準備）、下ごしらえをして（メッシュ生成）、火にかけて（ソルバー実行）、最後に盛り付ける（後処理で可視化）。ここで大事な問いかけ——料理で一番失敗しやすい工程はどこでしょう？ 実は「下ごしらえ」なんです。メッシュの品質が悪いと、どんなに優秀なソルバーを使っても結果はめちゃくちゃになります。
初心者が陥りやすい落とし穴
あなたはメッシュ収束性を確認していますか？ 「計算が回った＝結果が正しい」と思っていませんか？ これ、実はCAE初心者が最も陥りやすい罠です。ソルバーは与えられたメッシュで「それなりの答え」を必ず返します。でもメッシュが粗すぎれば、その答えは現実から大きくずれている。最低3段階のメッシュ密度で結果が安定することを確認する——これを怠ると「コンピュータが出した答えだから正しいはず」という危険な思い込みに陥ります。
境界条件の考え方
境界条件の設定は、試験の「問題文を書く」のと同じです。問題文が間違っていたら？ どんなに正確に計算しても答えは間違いますよね。「この面は本当に完全固定なのか」「この荷重は本当に一様分布なのか」——現実の拘束条件を正しくモデル化することが、実は解析全体で最も重要なステップだったりします。
ソフトウェア比較
MBD接触のツール
RecurDynは歯車・チェーン接触解析で世界シェア首位級
韓国FunctionBay社のRecurDynは、多数の接触体を含む歯車列・チェーン駆動・ベルト機構の解析に特化した高速アルゴリズム（MFBD: Multi-Flexible Body Dynamics）で、製造業向け接触MBD市場でMSC Adamsと双璧をなす。現代自動車グループがRecurDynをエンジン補機ベルト・自動変速機の接触解析で採用しており、Adamに比べてチェーン多接触問題の計算速度が10倍速いとの比較データを公表している。
選定で最も重要な3つの問い
- 「何を解くか」：MBDにおける接触力学に必要な物理モデル・要素タイプが対応しているか。例えば、流体ではLES対応の有無、構造では接触・大変形の対応能力が差になる。
- 「誰が使うか」：初心者チームならGUIが充実したツール、経験者ならスクリプト駆動の柔軟なツールが適する。自動車のAT車（GUI）とMT車（スクリプト）の違いに似ている。
- 「どこまで拡張するか」：将来の解析規模拡大（HPC対応）、他部門への展開、他ツールとの連携を見据えた選択が長期的なコスト削減につながる。
先端技術
MBD接触の先端
インパクト解析にはランゲ・クッタ積分では限界がある
衝突を伴う多体系（鍛造プレス・パッケージ落下試験）では通常の4次ルンゲ・クッタ積分が事象発生直後に大きな誤差を生む。接触力の不連続性に対応するため、Implicit/Explicit切り替え積分や Newmark-β法の接触専用バリアント（HHT-α法）が使われる。Simcenter Motion（旧Adams） 2019版では接触イベント検出時の自動タイムステップ細分化機能が強化され、鉄道車両のポイント通過時の車輪フランジ接触解析で計算時間を従来比60%削減したと発表された。
トラブルシューティング
MBD接触のトラブル
接触剛性の設定ミスは計算発散の最大原因
MSC Adams等のMBDソルバーでの接触解析発散の最大原因は接触剛性（contact stiffness）の不適切な設定だ。実務では「解析対象の材料ヤング率の0.1〜10倍の範囲で感度確認」が推奨されており、感度が高い場合は接触モデルを Poisson比込みのヘルツ式ベースに切り替える。また積分ステップを固定ステップにしている場合、接触の高速動的変化が1ステップで解決できず、「Event Driven」モードへの切り替えが解決策になることが多い。
「解析が合わない」と思ったら
- まず深呼吸——焦って設定をランダムに変えると、問題がさらに複雑になる
- 最小再現ケースを作る——MBDにおける接触力学の問題を最も単純な形で再現する。「引き算のデバッグ」が最も効率的
- 1つだけ変えて再実行——複数の変更を同時に行うと、何が効いたか分からなくなる。科学実験と同じ「対照実験」の原則
- 物理に立ち返る——計算結果が「重力に逆らって物が浮く」ような非物理的な結果なら、入力データの根本的な間違いを疑う
