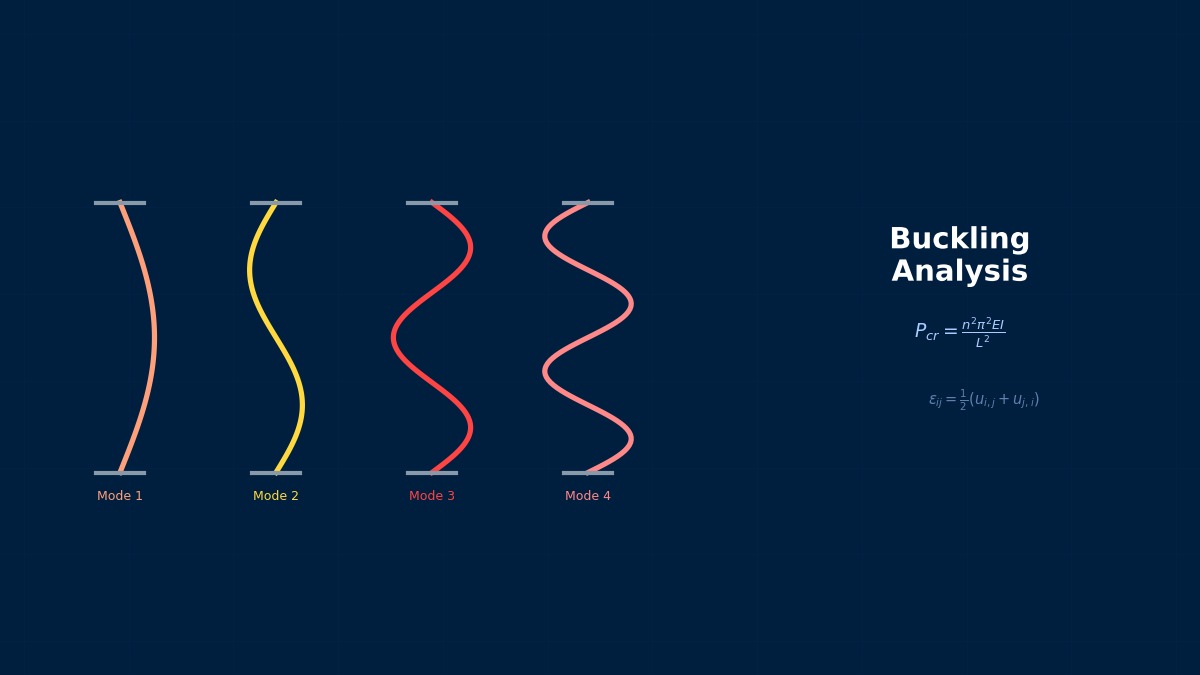

熱座屈解析
理論と物理
熱座屈とは
先生、熱で座屈が起きるんですか？ 力がかかっていないのに？
いい質問だ。熱座屈（thermal buckling）は温度変化によって生じる圧縮応力が原因で起きる座屈だ。構造が自由に膨張できれば温度応力は生じないが、膨張が拘束されていると圧縮応力が発生する。
線路のレールが暑い日に曲がるのも熱座屈ですか？
まさにそう。レールは枕木で軸方向の膨張が拘束されている。温度上昇 $\Delta T$ で生じる軸応力は：
ここで $\alpha$ は線膨張係数。鋼（$\alpha \approx 12 \times 10^{-6}$ /°C, $E = 200$ GPa）で $\Delta T = 40$ °Cなら $\sigma_{th} = 96$ MPa。これが座屈応力を超えるとレールが横に曲がる。
40°Cの温度差で96 MPa…思ったより大きいですね。
そう。熱応力は拘束度に比例する。完全拘束なら $E\alpha\Delta T$ だが、部分的に膨張が許されれば応力は下がる。実構造の拘束度を正しく評価することが熱座屈解析の第一歩だ。
熱座屈の支配方程式
熱座屈の定式化は機械的な座屈と違いますか？
固有値座屈の枠組みは同じだ。ただし参照荷重が温度荷重になる：
1. 温度分布 $\Delta T(x,y,z)$ を与えて熱応力解析を実施
2. 得られた熱応力で $[K_\sigma]$ を構成
3. 固有値問題 $([K_0] + \lambda [K_\sigma])\{\phi\} = \{0\}$ を解く
$\lambda$ が座屈温度荷重係数。$\lambda \cdot \Delta T$ が臨界温度上昇。
温度分布が一様でない場合もありますよね。
実構造では温度分布は通常不均一だ。例えば火災時の梁は下面が高温、上面が比較的低温。板の片面だけ加熱されると温度勾配による曲げモーメントも発生する。
温度の効果は2つある：
- 膜応力（面内の圧縮/引張） — 座屈の駆動力
- 曲げモーメント（板厚方向の温度勾配） — 追加の変形を誘発
板の熱座屈
板の熱座屈の理論解はありますか？
四辺拘束の矩形板が一様に加熱される場合の臨界温度上昇：
板厚 $t$ と幅 $b$ の比の2乗が入っている。薄い板ほど低い温度上昇で座屈する。
しかもこの式でヤング率 $E$ が入っていない！ 理想的な拘束条件では臨界温度は材料の剛性に依存せず、幾何学的パラメータ（$t/b$）と線膨張係数 $\alpha$ だけで決まる。
材料に依存しないって直感に反しますが…。
完全拘束の場合、温度応力が $E\alpha\Delta T$、座屈応力が $E \cdot f(t/b)$ だから、比をとると $E$ が消える。ただし実構造は完全拘束ではないので、$E$ の影響は出てくる。
実構造での熱座屈問題
熱座屈が問題になる実例を教えてください。
代表的な例：
| 構造 | 状況 | 特徴 |
|---|---|---|
| 鉄道レール | 夏季の温度上昇 | 連続溶接レールの横座屈 |
| パイプライン | 高温流体の輸送 | 海底パイプラインの蛇行座屈（lateral buckling） |
| 航空機外板 | 超音速飛行時の空力加熱 | 薄板パネルの座屈 |
| 宇宙構造 | 日向/日影の温度差 | 太陽電池パネル、アンテナ |
| 溶接構造 | 溶接時の局所加熱 | 溶接変形（角変形、座屈変形） |
| 火災時の建物 | 鉄骨梁の加熱 | 端部が拘束された梁の軸力座屈 |
海底パイプラインの座屈って面白いですね。
海底パイプラインの熱座屈は石油・ガス業界の重要問題だ。高温の原油を通すと管が膨張しようとするが、海底の摩擦で拘束される。ある程度以上温度が上がると管が横方向に蛇行する（lateral buckling）。これを意図的に制御する「designed lateral buckling」という設計手法がある。
まとめ
熱座屈の理論を整理します。
要点：
- 熱座屈は「拘束された熱膨張」による圧縮応力が原因 — 自由膨張なら座屈しない
- $\sigma_{th} = E\alpha\Delta T$ — 完全拘束時の熱応力
- 拘束度の評価が鍵 — 実構造は完全拘束でも完全自由でもない
- FEMでは熱応力解析→固有値座屈解析の2段階 — 温度分布が不均一でも対応可
- 温度勾配は膜応力と曲げの両方を発生 — 片面加熱が特に危険
「力をかけなくても座屈する」というのが熱座屈の怖いところですね。温度管理がそのまま構造安全性に直結する。
その通り。熱座屈は「荷重」が目に見えないから設計で見落とされやすい。温度変化が大きい環境で使われる構造は、常に熱座屈の可能性を検討すべきだ。
熱座屈とBimetallic Strip
熱による座屈は圧縮熱応力が座屈荷重に達したときに起きる。1780年代にJohann Christoph Baugarten（独）が実験した「バイメタリックストリップ」（熱膨張係数の異なる2層金属板）はまさに熱座屈の原型だ。この原理で動作するサーモスタットは1900年代に工業化され、現在も電力・空調システムのオートマチック切断に使われる。
各項の物理的意味
- 慣性項（質量項）：$\rho \ddot{u}$、つまり「質量×加速度」。急ブレーキで体が前に投げ出された経験はありませんか？ あの「持っていかれる感じ」がまさに慣性力です。重い物体ほど動き出しにくく、動き出したら止まりにくい。地震で建物が揺れるのも、地面が急に動いたのに建物の質量が「置いていかれる」から。静解析ではこの項をゼロにしますが、それは「ゆっくり力をかけるから加速度は無視できる」という仮定です。衝撃荷重や振動問題では絶対に省略できません。
- 剛性項（弾性復元力）：$Ku$ や $\nabla \cdot \sigma$。ばねを引っ張ると「戻ろうとする力」を感じますよね？ あれがフックの法則 $F=kx$ であり、剛性項の本質です。では質問——鉄の棒とゴム紐、同じ力で引っ張るとどちらが伸びるでしょうか？ 当然ゴムです。この「伸びにくさ」がヤング率 $E$ であり、剛性を決めます。よくある勘違い：「剛性が高い＝強い」ではありません。剛性は「変形しにくさ」、強度は「壊れにくさ」で、別の概念です。
- 外力項（荷重項）：体積力 $f_b$（重力など）と表面力 $f_s$（圧力、接触力など）。こう考えてみてください——橋の上のトラックの重さは「中身全体にかかる力」（体積力）、タイヤが路面を押す力は「表面だけにかかる力」（表面力）。風圧、水圧、ボルトの締付力…すべて外力です。ここでありがちな失敗：荷重の方向を間違える。「引張」のつもりが「圧縮」になっていた——笑い話に聞こえますが、3D空間で座標系が回転していると実際に起こります。
- 減衰項：レイリー減衰 $C\dot{u} = (\alpha M + \beta K)\dot{u}$。ギターの弦を弾いてみてください。音は鳴り続けますか？ いいえ、徐々に小さくなりますよね。振動エネルギーが空気抵抗や弦の内部摩擦で熱に変わるからです。車のショックアブソーバーも同じ原理——わざと振動エネルギーを吸収して乗り心地を良くしています。もし減衰がゼロだったら？ 建物は地震の後いつまでも揺れ続けることになります。実際にはそうならないので、適切な減衰の設定が重要です。
仮定条件と適用限界
次元解析と単位系
| 変数 | SI単位 | 注意点・換算メモ |
|---|---|---|
| 変位 $u$ | m（メートル） | mm入力時は荷重・弾性率もMPa/N系に統一すること |
| 応力 $\sigma$ | Pa（パスカル）= N/m² | MPa = 10⁶ Pa。降伏応力との比較時に単位系の不一致に注意 |
| 歪み $\varepsilon$ | 無次元（m/m） | 工学歪みと対数歪みの区別に注意（大変形時） |
| 弾性率 $E$ | Pa | 鋼: 約210 GPa、アルミ: 約70 GPa。温度依存性に注意 |
| 密度 $\rho$ | kg/m³ | mm系ではtonne/mm³（= 10⁻⁹ tonne/mm³ for 鋼） |
| 力 $F$ | N（ニュートン） | mm系ではN、m系ではNで統一 |
数値解法と実装
FEMによる熱座屈解析
熱座屈をFEMで解析する手順を教えてください。
2段階（または3段階）の手順になる。
Step 1: 温度場の決定
定常熱伝導解析または非定常熱伝導解析で温度分布 $T(x,y,z)$ を求める。単純な一様加熱なら手動で温度を与えてもよい。
Step 2: 熱応力解析
得られた温度場を構造解析に入力し、熱膨張による応力分布を計算。この段階で境界条件（拘束条件）が結果を大きく左右する。
Step 3: 固有値座屈解析
Step 2の熱応力から幾何剛性マトリクスを構成し、固有値問題を解く。$\lambda$ が臨界温度荷重係数。
機械荷重との複合の場合はどうなりますか？
機械荷重と熱荷重が同時に作用する場合は、プリロードとして機械荷重を与え、追加の温度荷重に対する座屈を評価する。温度と機械荷重が独立に変動する場合は、固有値座屈の「比例荷重」の仮定が崩れるので注意が必要だ。
Nastran
```
SOL 105
CEND
SUBCASE 1
TEMPERATURE(LOAD) = 100
SPC = 1
METHOD = 10
```
TEMPERATUREカードで温度分布を指定。TEMP/TEMPDカードで節点温度を定義。MAT1の熱膨張係数（A）を正しく設定すること。
Abaqus
```
*STEP
*STATIC
*TEMPERATURE
all_nodes, 100.0
*END STEP
*STEP
*BUCKLE
10, , , ,
*TEMPERATURE
all_nodes, 200.0
*END STEP
```
Staticステップで基準温度を設定し、Buckleステップで温度増分に対する座屈を評価。
Ansys
```
/SOLU
ANTYPE, STATIC
PSTRES, ON
BF, ALL, TEMP, 100
SOLVE
FINISH
/SOLU
ANTYPE, BUCKLE
BUCOPT, LANB, 10
SOLVE
FINISH
```
PSTRES, ONが必須。静解析で熱応力を計算し、座屈解析に引き継ぐ。
温度依存材料特性
高温になるとヤング率が変わりますよね。それは考慮しますか？
火災時のような大きな温度上昇では必須だ。鋼のヤング率は：
高温になるとヤング率が変わりますよね。それは考慮しますか？
火災時のような大きな温度上昇では必須だ。鋼のヤング率は：
| 温度 (°C) | $E/E_{20}$ |
|---|---|
| 20 | 1.00 |
| 200 | 0.90 |
| 400 | 0.70 |
| 600 | 0.31 |
| 800 | 0.09 |
600°Cで剛性が3割に！ 座屈荷重も激減しますね。
固有値座屈では温度依存材料を直接扱えない（線形の仮定だから）。この場合は非線形座屈解析が必要で、温度増分ごとに材料特性を更新しながら荷重-変位経路を追跡する。
熱-構造連成の非線形解析
火災時の座屈を正確に解析するには？
シーケンシャル連成が標準的だ：
1. 熱伝導解析 — 時間-温度カーブ（ISO 834等）に基づいて温度履歴を計算
2. 構造解析 — 各時刻の温度分布を読み込み、温度依存材料で非線形静解析
3. 座屈/崩壊の判定 — 変位の急増や接線剛性の喪失で判断
完全連成ではなくシーケンシャル連成で十分ですか？
構造変形が温度場に影響を及ぼすケース（例：変形で耐火被覆が剥落する）でなければ、シーケンシャルで十分だ。火災時の鉄骨梁の座屈はほとんどの場合シーケンシャル連成で正確に評価できる。
まとめ
熱座屈の数値解法、整理します。
要点：
- 温度場→熱応力→固有値座屈の3段階 — 基本フロー
- 拘束条件が結果を支配 — 自由膨張か完全拘束かで全く異なる
- 温度依存材料は非線形解析が必要 — 固有値座屈では扱えない
- 火災時はシーケンシャル連成 — 熱伝導→構造の2ステップ
- 全ソルバーで対応可能 — PSTRES(Ansys)やTEMPERATURE(Nastran/Abaqus)の設定を正しく
熱座屈の2ステップFEM解析
熱座屈解析は①熱伝導解析（温度場取得）②温度場から熱ひずみ→熱応力を計算③幾何学的剛性を加えた座屈固有値解析の3ステップで行う。Step2では実際の境界条件（支持方法）で発生する拘束熱応力を正確に取得することが精度の鍵だ。自由端（thermal expansion can occur freely）では熱応力ゼロになり、固定端（変形拘束）では最大の圧縮熱応力が生じる。
線形要素（1次要素）
節点間を線形補間。計算コストは低いが、応力の精度が低い。せん断ロッキングに注意（低減積分やB-bar法で緩和）。
2次要素（中間節点付き）
曲線的な変形を表現可能。応力精度が大幅に向上するが、自由度は約2〜3倍に増加。推奨：応力評価が重要な場合。
完全積分 vs 低減積分
完全積分：過剰拘束（ロッキング）のリスク。低減積分：アワーグラスモード（零エネルギーモード）のリスク。適材適所で選択。
アダプティブメッシュ
誤差指標（ZZ推定量等）に基づく自動細分化。応力集中部の精度を効率的に向上。h法（要素分割）とp法（次数増加）がある。
ニュートン・ラフソン法
非線形解析の標準的手法。接線剛性マトリクスを毎反復更新。収束半径内で2次収束するが、計算コストが高い。
修正ニュートン・ラフソン法
接線剛性マトリクスを初期値または数反復毎に更新。各反復のコストは低いが、収束速度は線形的。
収束判定基準
力の残差ノルム: $||R|| / ||F_{ext}|| < \epsilon$（一般に $\epsilon = 10^{-3}$〜$10^{-6}$）。変位増分ノルム: $||\Delta u|| / ||u|| < \epsilon$。エネルギーノルム: $\Delta u \cdot R < \epsilon$
荷重増分法
全荷重を一度に負荷せず、小刻みに増加させる。弧長法（Riks法）は荷重-変位関係の極値点を越えて追跡可能。
直接法 vs 反復法のたとえ
直接法は「連立方程式を筆算で正確に解く」方法——確実だが大規模問題では時間がかかりすぎる。反復法は「当て推量を繰り返して正解に近づく」方法——最初は大雑把な答えだが、反復するたびに精度が上がる。辞書で言葉を探すとき、最初のページから順番に探す（直接法）より、見当をつけて開き、前後に調整する（反復法）方が効率的なのと同じ原理。
メッシュの次数と精度の関係
1次要素は「定規で曲線を近似する」——直線の折れ線で表現するため精度に限界がある。2次要素は「フレキシブルカーブ」——曲線的な変化を表現でき、同じメッシュ密度でも格段に精度が向上する。ただし、1要素あたりの計算コストは増えるため、トータルのコスト対効果で判断する。
実践ガイド
熱座屈の実務適用
熱座屈解析を実務でどう使うかを教えてください。
分野ごとに典型的なケースを見ていこう。
火災時の鉄骨梁
火災で鉄骨梁が座屈するメカニズムを教えてください。
鉄骨梁の端部がコンクリートの柱や壁に接合されている場合、梁の熱膨張が端部で拘束される。梁は軸方向に伸びられないため圧縮力が発生し、最終的にこの圧縮で座屈する。
実際のメカニズムは3段階：
1. 加熱初期 — 梁が膨張しようとし、軸圧縮力が増大。梁がたわむ（弦効果）
2. 中間段階 — 材料の軟化で剛性が低下。軸力と曲げの相互作用で座屈
3. 冷却段階 — 意外にも冷却時に梁が破断することがある。収縮による引張力が冷えた接合部に集中
冷却時のほうが危険なこともあるんですか！
Cardington火災実験（1995-96年、英国の実大鉄骨造建物の火災実験）で観察された現象だ。火災中に梁が大きくたわみ、冷却で収縮すると端部接合部に大きな引張力が発生する。接合部の回転能力が不足すると破断に至る。
溶接変形の予測
溶接による熱座屈変形もFEMで予測できますか？
できるが、計算コストが大きい。溶接の熱座屈（角変形、パネル座屈変形）は：
1. 溶接熱源のモデル化 — 移動熱源（Goldakモデル等）で溶接ビード沿いの温度を計算
2. 熱弾塑性解析 — 温度依存材料＋大変形＋塑性で応力-変形を追跡
3. 冷却後の残留応力と残留変形 — これが熱座屈変形
溶接の移動熱源まで入れるとなると、計算がとても重そうですね。
実際に重い。代替として固有ひずみ法がある。溶接部に事前に求めた固有ひずみ（塑性ひずみ）を入力し、1ステップの弾性解析で変形を求める手法だ。計算時間が1/100〜1/1000になる。
航空宇宙の熱座屈
超音速機の空力加熱で外板が座屈するケースは？
マッハ2以上の飛行で外板温度が200〜300°Cに達する。温度上昇による熱応力に加え、飛行荷重（気圧差、慣性力）も同時に作用するため、熱-機械複合荷重の座屈が問題になる。
SR-71ブラックバードやコンコルドの設計では熱座屈が重要な設計制約だった。現代の極超音速飛行体でも同様で、NASA X-59のような次世代機では熱座屈の評価が設計の中心にある。
実務チェックリスト
熱座屈解析のチェックリストをお願いします。
「拘束条件が実構造を反映しているか」が最も判断が難しそうですね。
最も重要であり最も難しいポイントだ。接合部の回転剛性や軸剛性は理想的な「固定」「ピン」「自由」のどれでもない。拘束度に対する感度分析（拘束剛性を変えて座屈荷重の変化を見る）を実施することを強く推奨する。
鉄道レールの熱座屈（張り出し座屈）
夏の強日射でレール温度が60〜70℃に達すると、継目なし溶接レール（LWR）が横方向に座屈する「バックリング（スキューネス）」が発生する。JR東日本では基準温度（中立温度23℃）から30℃以上上昇した場合に熱座屈リスクとして検査・徐行の対象とする管理基準を設けており、FEM熱座屈解析でレールとバラストの拘束力の組合せを評価して管理温度を決定している。
解析フローのたとえ
解析の流れは、実は料理とそっくりです。まず材料を買い出し（CADモデルの準備）、下ごしらえをして（メッシュ生成）、火にかけて（ソルバー実行）、最後に盛り付ける（後処理で可視化）。ここで大事な問いかけ——料理で一番失敗しやすい工程はどこでしょう？ 実は「下ごしらえ」なんです。メッシュの品質が悪いと、どんなに優秀なソルバーを使っても結果はめちゃくちゃになります。
初心者が陥りやすい落とし穴
あなたはメッシュ収束性を確認していますか？ 「計算が回った＝結果が正しい」と思っていませんか？ これ、実はCAE初心者が最も陥りやすい罠です。ソルバーは与えられたメッシュで「それなりの答え」を必ず返します。でもメッシュが粗すぎれば、その答えは現実から大きくずれている。最低3段階のメッシュ密度で結果が安定することを確認する——これを怠ると「コンピュータが出した答えだから正しいはず」という危険な思い込みに陥ります。
境界条件の考え方
境界条件の設定は、試験の「問題文を書く」のと同じです。問題文が間違っていたら？ どんなに正確に計算しても答えは間違いますよね。「この面は本当に完全固定なのか」「この荷重は本当に一様分布なのか」——現実の拘束条件を正しくモデル化することが、実は解析全体で最も重要なステップだったりします。
ソフトウェア比較
熱座屈解析のツール
熱座屈を解析するにはどのツールが適していますか？
熱座屈は「熱伝導」と「構造座屈」の連成だから、両方の機能を持つソルバーが必要だ。
汎用FEMの対応状況
| 機能 | Nastran | Abaqus | Ansys |
|---|---|---|---|
| 熱伝導解析 | SOL 153/159 | *HEAT TRANSFER | Thermal |
| 熱応力座屈 | SOL 105 + TEMP | BUCKLE + TEMPERATURE | Static + Buckling |
| 温度依存材料 | MATT1（テーブル） | ELASTIC, EXPANSION | MPTEMP |
| 火災時の非線形熱-構造 | SOL 400 | Sequentially coupled | Sequentially coupled |
| 溶接シミュレーション | 限定的 | *DFLUX（移動熱源） | Birth & Death要素 |
溶接シミュレーションはAbaqusが得意ですか？
溶接変形の簡易予測なら固有ひずみ法対応のツール（Virfac WELD、ASU固有ひずみ法）が圧倒的に速い。
火災解析の専用ツール
火災時の構造解析に特化したツールはありますか？
いくつかある：
- SAFIR（ベルギー、リエージュ大学開発） — 火災時の鉄骨・RC・複合構造の解析に特化。ユーロコードの火災設計と直結。無料
- Vulcan（英国、シェフィールド大学開発） — 鉄骨構造の火災解析。大規模モデルに対応
- OpenSees — 耐火モジュールで温度依存材料と熱座屈をサポート
SAFIRは無料なんですね。
学術利用は無料だ。火災時の構造挙動に特化しているため、汎用FEMより設定が簡単。ユーロコードの耐火設計を行う場合は第一候補になる。
選定ガイド
用途別のツール選定をまとめてください。
火災専用のSAFIRと溶接専用のSimufactが印象的です。汎用FEMでは手間がかかる問題も、専用ツールなら効率的に解けるんですね。
熱座屈は「熱」と「構造」の両方の知識が必要だから、専用ツールがユーザーをガイドしてくれるのは大きな利点だ。ただし結果の物理的解釈は最終的にエンジニアの責任だ。
Abaqus熱構造連成座屈解析フロー
AbaqusではHEAT TRANSFERステップとSTATICステップを順次実行し、COUPLEDオプションで温度場を構造解析に自動引き継ぎできる。*BUCKLE EIGENVALUEコマンドで熱応力を含む座屈固有値を求め、EIGENCRACKオプションで形状不整を加えた後座屈追跡に進む。Safran Aerosystemsは航空機エンジンハウジングの飛行加熱条件での熱座屈評価にこのフローを使い、設計の信頼性を確保している。
選定で最も重要な3つの問い
- 「何を解くか」：熱座屈解析に必要な物理モデル・要素タイプが対応しているか。例えば、流体ではLES対応の有無、構造では接触・大変形の対応能力が差になる。
- 「誰が使うか」：初心者チームならGUIが充実したツール、経験者ならスクリプト駆動の柔軟なツールが適する。自動車のAT車（GUI）とMT車（スクリプト）の違いに似ている。
- 「どこまで拡張するか」：将来の解析規模拡大（HPC対応）、他部門への展開、他ツールとの連携を見据えた選択が長期的なコスト削減につながる。
先端技術
熱座屈の先端研究
熱座屈の最前線ではどんな研究がされていますか？
3つの方向が活発だ。
FGM（傾斜機能材料）の熱座屈
FGMって何ですか？
Functionally Graded Materials（傾斜機能材料）は、板厚方向に材料特性が連続的に変化する材料だ。例えば片面がセラミック（耐熱）、反対面が金属（高強度）で、その間を滑らかに遷移する。
FGMの熱座屈は通常の板座屈と異なる：
- 板厚方向の温度分布が材料特性の変化と結合する
- 中立面が幾何学的中心からずれる
- 曲げ-膜連成が強くなる
宇宙機の耐熱パネルなどに使われているんですか？
もともとは宇宙往還機の耐熱タイルとして研究が始まった（日本のNAL/JAXAも初期の研究に貢献）。現在はタービンブレードの耐熱コーティング、原子力の構造材などにも応用されている。FGMの熱座屈は理論的に興味深い問題で、多数の論文が出ている。
熱弾性フラッター
「フラッター」は空力弾性の問題ですよね。熱と関係があるんですか？
熱弾性フラッターは、空力加熱→熱応力→剛性変化→空力弾性特性変化、というメカニズムだ。超音速パネルフラッターと熱座屈が同時に作用すると、臨界速度が大幅に低下する。
この問題は極超音速飛行体（マッハ5以上）の設計で特に重要だ。空力加熱で板が軟化し、座屈に近い状態でさらに空力弾性が不安定化する。3つの物理（熱伝導、空力、構造）の連成解析が必要になる。
3つの物理の連成…計算が非常に重そうですね。
だからROM（縮約モデル）の研究が盛んだ。構造の自由度を数百に縮約して空力弾性連成を解く。NASAのAFRL（空軍研究所）が中心的に研究している。
熱座屈の構造ヘルスモニタリング
熱座屈をリアルタイムで監視する技術はありますか？
パイプラインの蛇行座屈モニタリングが実用化されている。海底パイプラインに光ファイバーセンサーを布設し、ひずみと温度をリアルタイムで計測。座屈の予兆（ひずみの急変）を検知して警報を出す。
鉄道レールでも同様のモニタリング研究がある。レールの温度と軸力をモニタリングし、座屈リスクを定量化する。気象データと連携して「座屈危険日」を予報するシステムも開発されている。
「座屈予報」ですか。面白いですね。
気温予報から翌日のレール温度を予測し、座屈リスクを評価する。リスクが高い日は列車の速度制限をかける。英国のNetwork Railが実運用している。
まとめ
熱座屈の先端研究、まとめます。
熱座屈は「温度」という日常的なパラメータが構造の安定性に直結する問題だ。気候変動で極端な気温が増える中、熱座屈のリスク管理はますます重要になっていく。
MEMS熱作動器の熱座屈利用
熱座屈は通常「避けるべき現象」だが、MEMSでは意図的に利用する「熱作動器（Thermal Actuator）」がある。シリコン薄板（幅20μm・厚1μm）に通電加熱すると熱座屈でスナップスルーが起き、20μm変位を0.1ms以内に発生できる。MITは2018年にこの原理のMEMSスイッチを開発し、従来の電磁スイッチより100倍小型で消費電力1000分の1を達成した。
トラブルシューティング
熱座屈解析のトラブル
熱座屈のFEM解析でよくあるトラブルを教えてください。
熱座屈特有のトラブルは、温度と構造の「つなぎ」に関するものが多い。
座屈荷重がゼロまたは非常に小さい
熱座屈の固有値がほぼゼロになります。
温度荷重が構造に正しく伝わっていない。確認項目：
1. 材料の線膨張係数 $\alpha$ が設定されているか — $\alpha = 0$ だと温度が変化しても熱応力がゼロ
2. 参照温度（応力フリー温度）が正しいか — 温度と参照温度の差が0だと熱応力がゼロ
3. Ansysで PSTRES, ON を忘れていないか — 応力剛性が計算されない
参照温度って何ですか？
「この温度では熱応力がゼロ」という基準温度だ。例えば施工時20°Cで組み立てた構造が100°Cに加熱されるなら、参照温度を20°Cにして荷重温度を100°Cにする。参照温度を100°Cにすると温度差がゼロになり、熱応力が出ない。
座屈荷重が異常に高い
逆に、座屈温度が1000°Cとか非現実的に高い値が出ました。
拘束が不十分で構造が自由に膨張できている。完全に自由な板を一様に加熱しても応力はゼロだから、座屈は起きない（$\lambda \to \infty$）。
確認：
- 辺の境界条件で面内変位を拘束しているか — 面外変位（座屈変位方向）だけ自由にする
- 拘束が対称条件になっていないか — 一辺だけ拘束だと全体が片側に膨張して応力が低下
- 実構造の拘束度を正しくモデル化しているか
「面外だけ自由」にするのがポイントですね。面内も自由にしてしまうと熱膨張が逃げてしまう。
その通り。熱座屈解析の境界条件の基本原則は面内を拘束して面外を自由にすることだ。面内の拘束が座屈の駆動力（圧縮応力）を生み、面外の自由度が座屈変形を許す。
温度分布と応力分布の不整合
温度は板全体に均一に与えたのに、応力が不均一に出ます。
境界条件が不均一だからだ。例えば板の一辺だけ面内を固定し、反対辺を自由にすると、一様温度でも応力は位置によって変わる。温度が一様でも応力が一様とは限らないのが熱座屈解析の特徴だ。
非線形解析で温度を上げていくと急に発散する
温度を徐々に上げる非線形解析で、ある温度で突然収束しなくなります。
それが座屈点だ。非線形解析で座屈を通過するには：
- Riks法に切り替える — 温度制御→弧長制御
- 安定化法を使う — *STATIC, STABILIZE
- 初期不整を導入する — 分岐点を滑らかに通過
温度をRiks法のパラメータにできるんですか？
Abaqusでは温度をRiks法の荷重パラメータにできる。$\lambda$ が温度のスケーリング係数になり、座屈点を通過した後の挙動も追跡できる。Nastranでは直接はできないので、等価な力に変換する工夫が必要。
火災解析で温度と材料のタイミングがずれる
温度依存材料を使った火災解析で、結果がおかしくなります。
典型的な問題は：
- 温度-材料テーブルの外挿 — 定義範囲外の温度でソルバーが外挿し、非現実的な材料特性になる
- 温度ステップの粗さ — 温度が急変する区間で増分が大きすぎると追従できない
- 応力フリー温度の扱い — 多段階の温度履歴で参照温度の管理が複雑になる
対策として、温度-材料テーブルは実際の使用範囲よりも広い温度で定義し、外挿を避ける。温度が急変する区間では増分を小さくする。
まとめ
熱座屈のトラブル、整理します。
熱座屈は「温度の設定」と「拘束の設定」の2つが全てを支配するんですね。
その通り。両方とも実構造の状態を正しく反映しているかが勝負だ。FEMの設定は簡単に見えるが、物理を理解していないと無意味な結果が出る分野だ。
熱座屈解析の温度境界条件の確認
熱座屈FEM解析で実験の座屈温度と大きくずれる場合、温度分布の不均一性を無視していることが多い。実際の加熱では構造の一部（中央）が端部より高温になり、早期に局所的な圧縮を生じる。均一温度の仮定は非保守的な座屈温度（過大評価）になることがある。まず実測温度分布をFEM熱解析で再現し、その温度場で座屈解析を実行することが精度向上の必須ステップだ。
「解析が合わない」と思ったら
- まず深呼吸——焦って設定をランダムに変えると、問題がさらに複雑になる
- 最小再現ケースを作る——熱座屈解析の問題を最も単純な形で再現する。「引き算のデバッグ」が最も効率的
- 1つだけ変えて再実行——複数の変更を同時に行うと、何が効いたか分からなくなる。科学実験と同じ「対照実験」の原則
- 物理に立ち返る——計算結果が「重力に逆らって物が浮く」ような非物理的な結果なら、入力データの根本的な間違いを疑う
