J積分（弾塑性破壊力学）
理論と物理

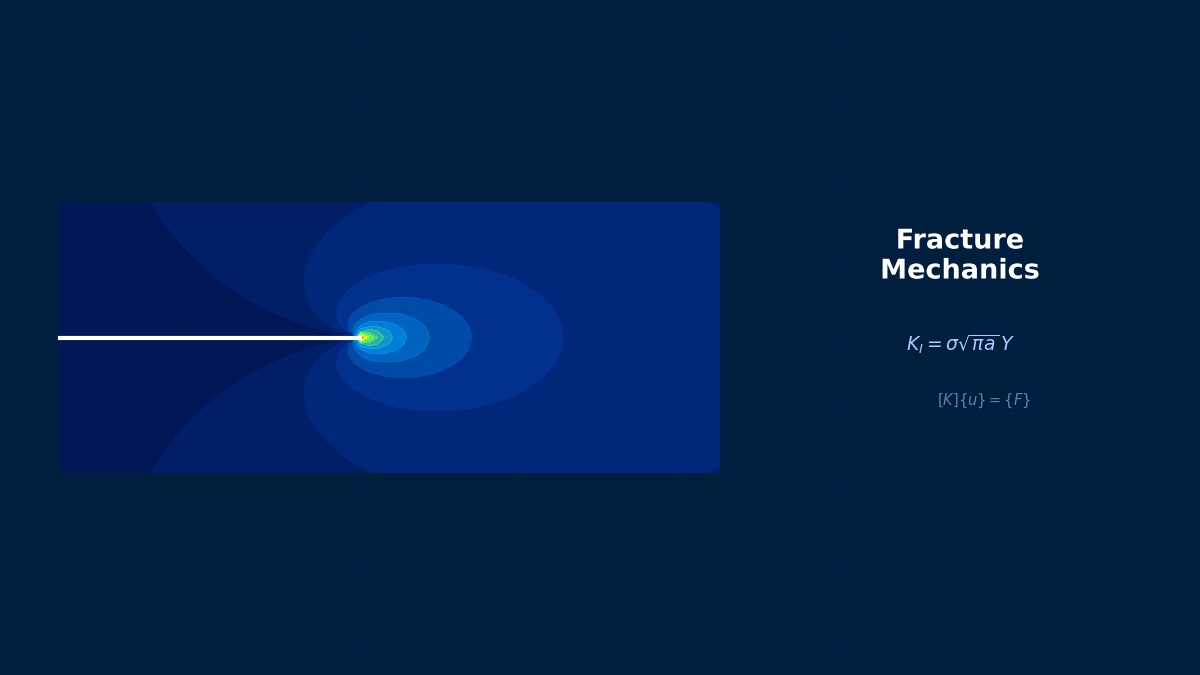

J積分とは
先生、J積分って何ですか？
$\Gamma$ は亀裂先端を囲む任意の経路。$W$ はひずみエネルギー密度、$\mathbf{T}$ は牽引力。
経路に依存しない！ だから「積分経路をどこに取っても同じ値」。
弾性体では経路独立性が厳密に成り立つ。弾塑性でも除荷がなければ（単調載荷）ほぼ経路独立。FEMでは亀裂先端を囲む複数のcontour（輪郭）でJを計算し、収束を確認する。
$J$ と $K$ の関係
線形弾性では：
$E' = E$（平面応力）、$E' = E/(1-\nu^2)$（平面ひずみ）。$J$ は $K$ の2乗に比例。
破壊条件
$J_{Ic}$ は臨界J積分値（材料特性）。ASTM E1820で試験方法が規定。
まとめ
要点：
- $J$ = 亀裂先端のエネルギー解放率 — 弾塑性に対応
- 経路独立 — 亀裂先端を囲む任意の経路で同じ値
- $J = K^2/E'$ — 線形弾性との関係
- $J \geq J_{Ic}$ で破壊 — ASTM E1820で$J_{Ic}$を測定
- FEMで*CONTOUR INTEGRAL — 亀裂先端のJを自動計算
Riceが9ページの論文で世界を変えた
J積分はJames Rice（ハーバード大）が1968年のJAppl Mech誌に発表した9ページの論文で提案した。き裂先端を囲む任意の積分経路で同じ値になる「経路独立性」が最大の特徴で、弾塑性条件でもエネルギー解放率を定義できる。この発見は破壊力学の弾塑性への拡張を可能にし、Riceは1983年のTimoshenko賞を受賞した。
各項の物理的意味
- 慣性項（質量項）：$\rho \ddot{u}$、つまり「質量×加速度」。急ブレーキで体が前に投げ出された経験はありませんか？ あの「持っていかれる感じ」がまさに慣性力です。重い物体ほど動き出しにくく、動き出したら止まりにくい。地震で建物が揺れるのも、地面が急に動いたのに建物の質量が「置いていかれる」から。静解析ではこの項をゼロにしますが、それは「ゆっくり力をかけるから加速度は無視できる」という仮定です。衝撃荷重や振動問題では絶対に省略できません。
- 剛性項（弾性復元力）：$Ku$ や $\nabla \cdot \sigma$。ばねを引っ張ると「戻ろうとする力」を感じますよね？ あれがフックの法則 $F=kx$ であり、剛性項の本質です。では質問——鉄の棒とゴム紐、同じ力で引っ張るとどちらが伸びるでしょうか？ 当然ゴムです。この「伸びにくさ」がヤング率 $E$ であり、剛性を決めます。よくある勘違い：「剛性が高い＝強い」ではありません。剛性は「変形しにくさ」、強度は「壊れにくさ」で、別の概念です。
- 外力項（荷重項）：体積力 $f_b$（重力など）と表面力 $f_s$（圧力、接触力など）。こう考えてみてください——橋の上のトラックの重さは「中身全体にかかる力」（体積力）、タイヤが路面を押す力は「表面だけにかかる力」（表面力）。風圧、水圧、ボルトの締付力…すべて外力です。ここでありがちな失敗：荷重の方向を間違える。「引張」のつもりが「圧縮」になっていた——笑い話に聞こえますが、3D空間で座標系が回転していると実際に起こります。
- 減衰項：レイリー減衰 $C\dot{u} = (\alpha M + \beta K)\dot{u}$。ギターの弦を弾いてみてください。音は鳴り続けますか？ いいえ、徐々に小さくなりますよね。振動エネルギーが空気抵抗や弦の内部摩擦で熱に変わるからです。車のショックアブソーバーも同じ原理——わざと振動エネルギーを吸収して乗り心地を良くしています。もし減衰がゼロだったら？ 建物は地震の後いつまでも揺れ続けることになります。実際にはそうならないので、適切な減衰の設定が重要です。
仮定条件と適用限界
次元解析と単位系
| 変数 | SI単位 | 注意点・換算メモ |
|---|---|---|
| 変位 $u$ | m（メートル） | mm入力時は荷重・弾性率もMPa/N系に統一すること |
| 応力 $\sigma$ | Pa（パスカル）= N/m² | MPa = 10⁶ Pa。降伏応力との比較時に単位系の不一致に注意 |
| 歪み $\varepsilon$ | 無次元（m/m） | 工学歪みと対数歪みの区別に注意（大変形時） |
| 弾性率 $E$ | Pa | 鋼: 約210 GPa、アルミ: 約70 GPa。温度依存性に注意 |
| 密度 $\rho$ | kg/m³ | mm系ではtonne/mm³（= 10⁻⁹ tonne/mm³ for 鋼） |
| 力 $F$ | N（ニュートン） | mm系ではN、m系ではNで統一 |
数値解法と実装
J積分のFEM
```
*CONTOUR INTEGRAL, CONTOURS=5, TYPE=J
crack_tip_node, direction_vector
```
5つの輪郭（contour）でJを計算。輪郭が亀裂先端から遠ざかるにつれて値が収束するはず。
5つの輪郭で値が収束しなかったら？
メッシュが粗い or 塑性域が大きい。メッシュを細分化するか、輪郭数を増やす。外側3〜4個の輪郭の値がほぼ一致すれば収束OK。
亀裂先端のメッシュ
亀裂先端には集中メッシュ（Spider web mesh）を配置。中心の1点（亀裂先端）から放射状に要素を配置。
- 2次要素（C3D20R）推奨 — 亀裂先端の特異性を正確に捕捉
- Quarter-Point要素 — 亀裂先端で中間節点を1/4に移動。$1/\sqrt{r}$特異場
まとめ
FEMでのJ積分計算：仮想き裂進展法
FEMでのJ積分計算には仮想き裂進展法（Domainアーカイブ法）が精度・効率ともに優れている。き裂先端から3〜5要素離れた領域でのみ積分し、FEMの特異要素（collapsed quarter-point element）を使う必要がない。ANSYSのFRACTURE TBコマンドは内部でこの方法を使い、経路1〜10の平均値を自動出力するため収束確認が容易だ。
線形要素（1次要素）
節点間を線形補間。計算コストは低いが、応力の精度が低い。せん断ロッキングに注意（低減積分やB-bar法で緩和）。
2次要素（中間節点付き）
曲線的な変形を表現可能。応力精度が大幅に向上するが、自由度は約2〜3倍に増加。推奨：応力評価が重要な場合。
完全積分 vs 低減積分
完全積分：過剰拘束（ロッキング）のリスク。低減積分：アワーグラスモード（零エネルギーモード）のリスク。適材適所で選択。
アダプティブメッシュ
誤差指標（ZZ推定量等）に基づく自動細分化。応力集中部の精度を効率的に向上。h法（要素分割）とp法（次数増加）がある。
ニュートン・ラフソン法
非線形解析の標準的手法。接線剛性マトリクスを毎反復更新。収束半径内で2次収束するが、計算コストが高い。
修正ニュートン・ラフソン法
接線剛性マトリクスを初期値または数反復毎に更新。各反復のコストは低いが、収束速度は線形的。
収束判定基準
力の残差ノルム: $||R|| / ||F_{ext}|| < \epsilon$（一般に $\epsilon = 10^{-3}$〜$10^{-6}$）。変位増分ノルム: $||\Delta u|| / ||u|| < \epsilon$。エネルギーノルム: $\Delta u \cdot R < \epsilon$
荷重増分法
全荷重を一度に負荷せず、小刻みに増加させる。弧長法（Riks法）は荷重-変位関係の極値点を越えて追跡可能。
直接法 vs 反復法のたとえ
直接法は「連立方程式を筆算で正確に解く」方法——確実だが大規模問題では時間がかかりすぎる。反復法は「当て推量を繰り返して正解に近づく」方法——最初は大雑把な答えだが、反復するたびに精度が上がる。辞書で言葉を探すとき、最初のページから順番に探す（直接法）より、見当をつけて開き、前後に調整する（反復法）方が効率的なのと同じ原理。
メッシュの次数と精度の関係
1次要素は「定規で曲線を近似する」——直線の折れ線で表現するため精度に限界がある。2次要素は「フレキシブルカーブ」——曲線的な変化を表現でき、同じメッシュ密度でも格段に精度が向上する。ただし、1要素あたりの計算コストは増えるため、トータルのコスト対効果で判断する。
実践ガイド
J積分の実務
圧力容器の亀裂評価（API 579 FFS-1）、パイプラインの欠陥評価、原子力の破壊力学評価（R6法）で使用。
ASTM E1820試験
J-R曲線（J vs. 亀裂進展量$\Delta a$）の試験。CT（Compact Tension）試験片で実施。$J_{Ic}$（亀裂開始の臨界値）と$J-R$曲線を取得。
実務チェックリスト
圧力容器ノズル部の弾塑性破壊評価
ASME Sec.XI Code では圧力容器ノズル隅肉部の亀裂評価にJ積分を使う。原子力級配管のSA-508 Cl.3鋼のJ-R曲線（J vs Δa）を入力に、初期き裂が不安定成長に転じる条件（Ji=安定成長開始点）を計算する。60年延長運転を検討する際に、照射脆化後のJIcが保守的に50%低下しても安全余裕があることを証明する解析が必要だ。
解析フローのたとえ
解析の流れは、実は料理とそっくりです。まず材料を買い出し（CADモデルの準備）、下ごしらえをして（メッシュ生成）、火にかけて（ソルバー実行）、最後に盛り付ける（後処理で可視化）。ここで大事な問いかけ——料理で一番失敗しやすい工程はどこでしょう？ 実は「下ごしらえ」なんです。メッシュの品質が悪いと、どんなに優秀なソルバーを使っても結果はめちゃくちゃになります。
初心者が陥りやすい落とし穴
あなたはメッシュ収束性を確認していますか？ 「計算が回った＝結果が正しい」と思っていませんか？ これ、実はCAE初心者が最も陥りやすい罠です。ソルバーは与えられたメッシュで「それなりの答え」を必ず返します。でもメッシュが粗すぎれば、その答えは現実から大きくずれている。最低3段階のメッシュ密度で結果が安定することを確認する——これを怠ると「コンピュータが出した答えだから正しいはず」という危険な思い込みに陥ります。
境界条件の考え方
境界条件の設定は、試験の「問題文を書く」のと同じです。問題文が間違っていたら？ どんなに正確に計算しても答えは間違いますよね。「この面は本当に完全固定なのか」「この荷重は本当に一様分布なのか」——現実の拘束条件を正しくモデル化することが、実は解析全体で最も重要なステップだったりします。
ソフトウェア比較
J積分のツール
選定ガイド
Abaqus J積分計算の精度検証
AbaqusのJ積分計算精度はNIST標準問題での検証が公開されており、単辺ノッチ引張（SENT）試験体での誤差は0.5%以内とされる。IAEA原子力安全規制では各国の規制当局がAbaqus計算結果を受け入れる際にNISTベンチマーク結果の提出を要求する場合がある。最外積分経路（5〜10要素）の使用と粗いメッシュ回避が精度確保のポイントだ。
選定で最も重要な3つの問い
- 「何を解くか」：J積分（弾塑性破壊力学）に必要な物理モデル・要素タイプが対応しているか。例えば、流体ではLES対応の有無、構造では接触・大変形の対応能力が差になる。
- 「誰が使うか」：初心者チームならGUIが充実したツール、経験者ならスクリプト駆動の柔軟なツールが適する。自動車のAT車（GUI）とMT車（スクリプト）の違いに似ている。
- 「どこまで拡張するか」：将来の解析規模拡大（HPC対応）、他部門への展開、他ツールとの連携を見据えた選択が長期的なコスト削減につながる。
先端技術
J積分の先端
3次元J積分と面外変位の補正
工業構造物では板厚方向にJ積分値が変化し、中心部（平面ひずみ）で最大、表面（平面応力）で最小になる。3DFEMによる「修正J積分」では面外変位の貢献項を追加した「Js値」を計算し、薄板（t<4mm）への適用精度を向上させる。空力荷重を受ける航空機外板の亀裂評価では2DとJsの差が20〜40%に達することがある。
トラブルシューティング
J積分のトラブル
積分経路依存が生じる原因
J積分の経路独立性が成り立たない場合、主な原因は体積力の無視と弾性除荷の存在だ。熱応力がある場合は体積力項を追加した「Jth」を計算する必要があり、FABquis VFLUX法などで対応できる。また繰り返し塑性変形が生じるサイクル荷重下では単調負荷の前提が破れるため、ΔJやCyclic J積分概念を使う必要がある。
「解析が合わない」と思ったら
- まず深呼吸——焦って設定をランダムに変えると、問題がさらに複雑になる
- 最小再現ケースを作る——J積分（弾塑性破壊力学）の問題を最も単純な形で再現する。「引き算のデバッグ」が最も効率的
- 1つだけ変えて再実行——複数の変更を同時に行うと、何が効いたか分からなくなる。科学実験と同じ「対照実験」の原則
- 物理に立ち返る——計算結果が「重力に逆らって物が浮く」ような非物理的な結果なら、入力データの根本的な間違いを疑う
