翼型・翼の空力解析
理論と物理

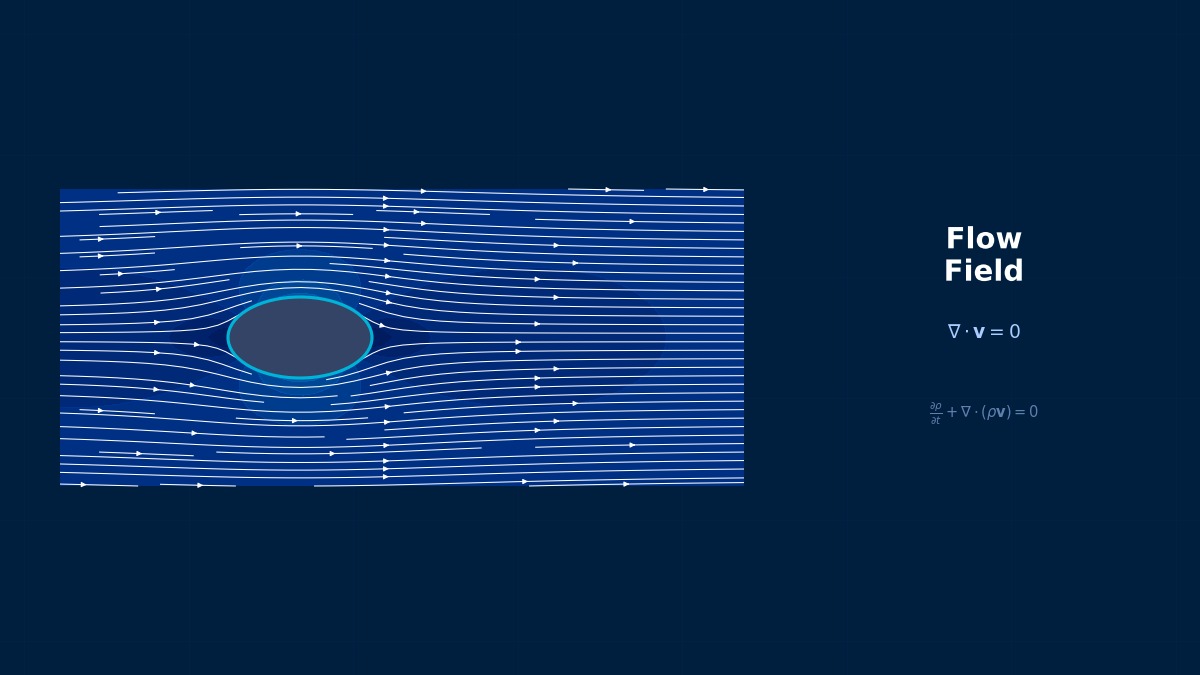

概要
先生、航空機の翼まわりの空力解析って、CFDでどうやるんですか？
翼型（エアフォイル）の揚力・抗力特性を予測し、失速挙動や高揚力装置の効果を評価する解析だ。航空機設計の根幹を担う技術だよ。
NACA翼型シリーズから始まり、現代ではスーパークリティカル翼型や自然層流翼型の設計にCFDが不可欠になっている。風洞試験だけでは探索しきれない設計空間をCFDで広げるわけだ。
風洞だけじゃダメなんですか？
風洞試験は1条件あたり数百万円規模のコストがかかる。CFDで設計候補を絞り込んでから風洞に持ち込むのが現代の標準的なワークフローだよ。
支配方程式
翼まわりの流れを記述する方程式を教えてください。
圧縮性Navier-Stokes方程式が基本だ。連続の式、運動量の式、エネルギーの式の3本セットで記述する。
揚力係数と抗力係数はこう定義される。
ここで $L$ は揚力、$D$ は抗力、$\rho_\infty$ は自由流密度、$V_\infty$ は自由流速度、$S$ は翼面積だ。
レイノルズ数はどのくらいの範囲になるんですか？
翼弦長ベースのレイノルズ数は旅客機巡航時で $Re_c \approx 2 \times 10^7$ 程度だ。マッハ数は遷音速域の $M \approx 0.78$--$0.85$ が主戦場になる。
遷音速域では翼上面に局所的な超音速領域が生じて衝撃波が発生する。この衝撃波と境界層の干渉がバフェット現象を引き起こし、失速の引き金になる。
なるほど。衝撃波の位置を正確に捉えることが重要なんですね。
乱流モデルの選択
翼まわりの解析ではどの乱流モデルが使われるんですか？
用途に応じて使い分ける。遷移予測が必要な場合と、完全乱流を仮定する場合で選択肢が変わるんだ。
| モデル | 特徴 | 翼解析への適性 |
|---|---|---|
| Spalart-Allmaras (SA) | 1方程式モデル。航空分野で広く使用 | 巡航条件で良好。失速近傍はやや苦手 |
| SST k-omega | 壁近傍k-omegaと遠方k-epsilonのブレンド | 逆圧力勾配・剥離に強い |
| gamma-Re_theta 遷移モデル | SA/SSTと組み合わせて自然遷移を予測 | 自然層流翼の設計に必須 |
| DDES/IDDES | RANS+LESのハイブリッド | 大規模剥離・バフェット解析 |
Spalart-Allmarasモデルって航空系ではすごくメジャーですよね。
そうだ。SA模型はもともとNASAで翼型解析のために開発されたモデルだからね。Boeing、Airbus両社とも広く使っている。ただし失速近傍の大規模剥離にはSST k-omegaやDDESが必要になる。
翼型の空力特性
具体的にどんな数値が出てくるものなんですか？
代表的な翼型の空力パラメータを整理しよう。
| 翼型 | 用途 | 設計$C_L$ | $C_{L,max}$ | 失速迎角 |
|---|---|---|---|---|
| NACA 0012 | ベンチマーク | 0 (対称) | 約1.5 | 約16度 |
| NACA 23012 | 汎用 | 0.3 | 約1.8 | 約18度 |
| RAE 2822 | 遷音速ベンチマーク | 0.74 (M=0.73) | -- | -- |
| SC(2)-0710 | スーパークリティカル | 0.7 (M=0.78) | -- | -- |
RAE 2822って風洞データが公開されてるからCFDの検証によく使われますよね。
その通り。Case 9（$M=0.73$, $\alpha=2.79°$, $Re=6.5 \times 10^6$）は業界標準のベンチマークだ。CFDで翼上面の圧力分布と衝撃波位置を風洞データと比較するんだよ。
実務上の注意点
翼の解析で特に気をつけるべきポイントは何ですか？
一番重要なのは境界層解像だ。壁面第一層の$y^+$値を1以下に設定して、境界層内に十分なプリズム層を確保する必要がある。
翼の解析は境界層の扱いが命なんですね。よく分かりました。
そうだ。抗力の予測精度は境界層メッシュの品質に直結する。$\Delta C_D = 0.0001$（1カウント）の精度を求められることもあるから、メッシュには細心の注意が必要だよ。
NACA翼型の「番号」には意味がある
NACAの4桁翼型、例えばNACA 2412の数字はランダムじゃないんです。最初の「2」はキャンバー最大値が翼弦長の2%、「4」はその位置が前縁から40%、「12」は最大厚みが12%という意味。1930年代にNACAが系統的に数百種の翼型を風洞で測定し、この命名規則を設けました。おかげで翼型番号を見るだけで「あ、薄めで後退翼向きだな」と形状が頭に浮かぶようになる。CAEでモデルを作るとき、この体系を知っておくと座標データのインポート前に形状の妥当性チェックができて地味に役立ちます。
各項の物理的意味
- 時間項 $\partial(\rho\phi)/\partial t$：蛇口をひねった瞬間を思い浮かべてください。最初は水がバタバタと不安定に出て、しばらくすると安定した流れになりますよね？ この「変化している最中」を記述するのが時間項です。心臓の拍動で血流が脈打つのも、エンジンのバルブが開閉するたびに流れが変動するのも、すべて非定常現象。では定常解析とは？ 「十分時間が経って流れが落ち着いた後」だけを見る——つまりこの項をゼロにする。計算コストが大幅に下がるため、まず定常で解いてみるのがCFDの基本戦略です。
- 対流項 $\nabla \cdot (\rho \mathbf{u} \phi)$：川に落ち葉を落としたらどうなりますか？ 流れに乗って下流に運ばれますよね。これが「対流」——流体の動きが物を運ぶ効果です。暖房の温風が部屋の端まで届くのも、空気という「運び屋」が熱を対流で輸送しているから。ここが面白いところ——この項は「速度×速度」を含むため非線形です。つまり、流れが速くなるとこの項が急激に強くなり、制御が難しくなる。これが乱流の根本原因です。よくある勘違い：「対流と伝導は同じようなもの」→ 全然違います！ 対流は流れが運ぶ、伝導は分子が伝える。桁違いの効率差があります。
- 拡散項 $\nabla \cdot (\Gamma \nabla \phi)$：コーヒーにミルクを入れて放置したことはありますか？ かき混ぜなくても、しばらく経つと自然に混ざりますよね。あれが分子拡散です。では次の質問——ハチミツとお水、どちらが流しやすいですか？ 当然お水ですよね。ハチミツは粘性（$\mu$）が高いから流れにくい。粘性が大きいと拡散項が強くなり、流体は「もったりした」動きになります。レイノルズ数が小さい流れ（ゆっくり、ドロドロ）では拡散が支配的。逆にRe数が大きい流れでは対流が圧倒し、拡散は脇役になります。
- 圧力項 $-\nabla p$：注射器のピストンを押すと、液体が針先から勢いよく出ますよね？ なぜでしょう？ ピストン側が高圧、針先が低圧——この圧力差が流体を押す力になるからです。ダムの放水も同じ原理。天気図で等圧線がギュッと密になっている場所では？ そう、強風が吹きます。「圧力差があるところに流れが生まれる」——これがナビエ-ストークス方程式の圧力項の物理的意味。ここでの勘違いポイント：CFDの「圧力」は絶対圧ではなくゲージ圧のことが多い。圧縮性解析に切り替えたとたんに結果がおかしくなる場合、絶対圧/ゲージ圧の混同が原因かもしれません。
- ソース項 $S_\phi$：暖められた空気が上に昇る——なぜでしょう？ 周囲より軽く（密度が低く）なったから、浮力で押し上げられるのです。この浮力はソース項として方程式に追加されます。他にも、ガスコンロの炎で化学反応熱が発生する、工場の電磁ポンプで金属溶湯にローレンツ力がかかる…これらはすべて「外部から流体にエネルギーや力を注入する」作用であり、ソース項で表現します。ソース項を忘れるとどうなるか？ 自然対流の解析で浮力を入れ忘れると、流体は一切動かない——冬の部屋で暖房をつけたのに暖かい空気が上に行かない、という物理的にありえない結果になります。
仮定条件と適用限界
- 連続体仮定：クヌッセン数 Kn < 0.01（分子平均自由行程 ≪ 代表長さ）で成立
- ニュートン流体仮定：せん断応力と歪み速度が線形関係（非ニュートン流体では粘度モデルが必要）
- 非圧縮性仮定（Ma < 0.3の場合）：密度を一定として扱う。マッハ数0.3以上では圧縮性効果を考慮
- ブシネスク近似（自然対流）：密度変化を浮力項のみで考慮し、他の項では一定密度を使用
- 適用外ケース：希薄気体（Kn > 0.1）、超音速・極超音速流れ（衝撃波捕捉が必要）、自由表面流れ（VOF/Level Set等が必要）
次元解析と単位系
| 変数 | SI単位 | 注意点・換算メモ |
|---|---|---|
| 速度 $u$ | m/s | 入口条件で体積流量から換算する際、断面積の単位に注意 |
| 圧力 $p$ | Pa | ゲージ圧と絶対圧の区別。圧縮性解析では絶対圧を使用 |
| 密度 $\rho$ | kg/m³ | 空気: 約1.225 kg/m³@20°C、水: 約998 kg/m³@20°C |
| 粘性係数 $\mu$ | Pa·s | 動粘性係数 $\nu = \mu/\rho$ [m²/s] との混同に注意 |
| レイノルズ数 $Re$ | 無次元 | $Re = \rho u L / \mu$。層流/乱流遷移の判定指標 |
| CFL数 | 無次元 | $CFL = u \Delta t / \Delta x$。時間刻みの安定性に直結 |
数値解法と実装
空間離散化
翼まわりの流れをCFDで解くとき、具体的にどんな数値手法を使うんですか？
有限体積法（FVM）が主流だ。セル中心型スキームで、支配方程式を各セルの体積で積分して離散化する。
対流項の離散化が精度の鍵を握る。2次精度以上のスキームが必須で、具体的にはこのような選択肢がある。
| スキーム | 精度 | 特徴 | 適用場面 |
|---|---|---|---|
| 2次中心差分 | 2次 | 数値散逸が少ない | LES/DES |
| 2次風上差分 | 2次 | 安定性が高い | RANS定常解析 |
| MUSCL (van Leer) | 2次TVD | 衝撃波捕獲に適する | 遷音速/超音速 |
| Roe近似リーマンソルバー | 2次 | 衝撃波の高解像度 | 遷音速翼型 |
遷音速の翼型だと衝撃波があるから、Roeスキームとかが使われるんですね。
そうだ。FluentではRoe-FDS、STAR-CCM+ではAUSM+スキームが遷音速翼型によく使われる。OpenFOAMだとrhoCentralFoamソルバーが衝撃波捕獲に対応しているよ。
圧力-速度連成
非圧縮性と圧縮性で解き方は変わりますか？
大きく変わる。分けて説明しよう。
非圧縮性（低速翼型）: SIMPLE系アルゴリズムを使う。圧力補正方程式を反復的に解いて速度場と圧力場を連成させる。
圧縮性（遷音速以上）: 密度ベースのカップルドソルバーを使う。連続・運動量・エネルギー方程式を同時に解く。時間進行法で定常解に収束させるんだ。
| 手法 | 適用マッハ数 | ソルバー例 |
|---|---|---|
| SIMPLE/SIMPLEC | $M < 0.3$ | Fluent圧力ベース, simpleFoam |
| Coupled密度ベース | $M > 0.3$ | Fluent密度ベース, rhoCentralFoam |
| プレコンディショニング付き | 全マッハ数 | STAR-CCM+カップルド |
メッシュ戦略
翼まわりのメッシュってどう作るのが良いんですか？
2D翼型ならC型やO型の構造格子が精度・効率の両面で最良だ。3D翼では非構造格子にプリズム層を組み合わせるのが一般的だよ。
構造格子の場合のメッシュパラメータ目安:
- 翼弦方向: 200--400点（前縁・後縁に集中配置）
- 法線方向: 最低100点（$y^+=1$, 成長率1.1--1.2）
- スパン方向（3D）: アスペクト比に応じて50--200面
- 遠方境界: 翼弦の30--50倍
前縁と後縁に点を集中させるのはなぜですか？
前縁はよどみ点で圧力勾配が急変する場所だ。後縁は上面・下面の境界層が合流するクッタ条件の適用点であり、循環の大きさを決める。どちらも揚力予測に直結する重要な領域だよ。
収束判定
定常解析の場合、どうやって収束を判断するんですか？
残差だけでなく、空力係数のモニタリングが必須だ。
定常解析の場合、どうやって収束を判断するんですか？
残差だけでなく、空力係数のモニタリングが必須だ。
抗力は揚力より厳しい基準なんですね。
そうだ。抗力は圧力抗力と摩擦抗力の微妙なバランスで決まるから、揚力よりも収束に敏感なんだ。1カウント（$\Delta C_D = 0.0001$）の精度を出すには細心の注意が要るよ。
揚力1カウントの価値を知っていますか？
航空機の空力設計で「1カウント」というと $\Delta C_L = 0.0001$ のことです。これ、一見すごく小さいですよね。でも大型旅客機では揚力係数が0.0001改善するだけで、年間燃料費が数千万円変わることもある。だから設計チームは翼のトレーリングエッジ（後縁）の角度を0.1mm単位で議論する。CFDでそこまで精度を出すには $y^+ \approx 1$ のメッシュと十分な反復収束が不可欠で、計算コストをどこまでかけるかの判断が実務の肝になります。
風上差分（Upwind）
1次風上: 数値拡散が大きいが安定。2次風上: 精度向上するが振動のリスク。高レイノルズ数流れでは必須。
中心差分（Central Differencing）
2次精度だが、Pe数 > 2で数値振動が発生。低レイノルズ数の拡散支配流れに適する。
TVDスキーム（MUSCL、QUICK等）
リミッタ関数により数値振動を抑制しつつ高精度を維持。衝撃波や急勾配の捕捉に有効。
有限体積法 vs 有限要素法
FVM: 保存則を自然に満足。CFDの主流。FEM: 複雑形状・マルチフィジックスに有利。SPH等のメッシュフリー法も発展中。
CFL条件（クーラン数）
陽解法: CFL ≤ 1が安定条件。陰解法: CFL > 1でも安定だが、精度と反復回数に影響。LES: CFL ≈ 1を推奨。物理的意味: 1タイムステップで情報が1セル以上進まないこと。
残差モニタリング
連続の式・運動量・エネルギーの各残差が3〜4桁低下で収束と判断。質量保存の残差は特に重要。
緩和係数
圧力: 0.2〜0.3、速度: 0.5〜0.7が一般的な初期値。発散する場合は緩和係数を下げる。収束後は上げて加速。
非定常計算の内部反復
各タイムステップ内で定常解に収束するまで反復。内部反復数: 5〜20回が目安。残差がタイムステップ間で変動する場合は時間刻みを見直す。
SIMPLE法のたとえ
SIMPLE法は「交互に調整する」手法。まず速度を仮に求め（予測ステップ）、その速度で質量保存が満たされるよう圧力を補正し（補正ステップ）、補正された圧力で速度を修正する——このキャッチボールを繰り返して正解に近づく。2人で棚を水平にする作業に似ている：片方が高さを合わせ、もう片方がバランスを取り、これを交互に繰り返す。
風上差分のたとえ
風上差分は「川の流れに立って上流の情報を重視する」手法。川の中にいる人が下流を見ても水の出所は分からない——上流の情報が下流を決めるという物理を反映した離散化手法。精度は1次だが、流れの方向を正しく捕捉するため安定性が高い。
実践ガイド
解析フロー
翼型のCFD解析を実際にやるとき、どんな手順で進めるんですか？
典型的なワークフローを示そう。
1. 翼型座標の取得: UIUC Airfoil Coordinates DatabaseやAirfoilToolsから翼型座標をダウンロード
2. 後縁処理: 尖った後縁を0.1%翼弦厚に丸める
3. 計算領域の設定: C型またはO型の外部境界を翼弦の30--50倍に設定
4. メッシュ生成: Pointwiseやsnappy HexMeshで境界層メッシュ込みの格子を作成
5. 境界条件設定: 遠方はfarfield（特性線ベース）、翼面はno-slip壁
6. 乱流モデル選択: 巡航条件ならSA、失速解析ならSST k-omega
7. 求解と収束確認: $C_L$/$C_D$のヒストリを監視
8. メッシュ収束性確認: 粗・中・密の3水準で$C_L$/$C_D$の収束を検証
メッシュ収束性の確認って具体的にはどうやるんですか？
Richardson外挿法を使うんだ。3水準のメッシュで解を求めて、格子収束指数GCI（Grid Convergence Index）を算出する。
ここで $F_s=1.25$（安全係数）、$\epsilon$ は粗密メッシュ間の解の差、$r$ はメッシュ細分化率、$p$ は収束次数だ。
実践的な境界条件設定
境界条件の具体的な設定方法を教えてください。
遷音速翼型（RAE 2822 Case 9）を例に説明しよう。
| 境界 | 種類 | 設定値 |
|---|---|---|
| 遠方境界 | Pressure far-field | $M=0.73$, $P=108987$ Pa, $T=300$ K |
| 翼面 | No-slip壁 (断熱) | $u=v=w=0$ |
| 迎角 | 流れ方向ベクトルで指定 | $\alpha=2.79°$ |
| 乱流 | SA: $\tilde{\nu}/\nu = 3$ | 遠方場に設定 |
迎角の指定方法はメッシュを回転させるのとどっちがいいですか？
遠方境界の流れ方向ベクトルで指定する方法が推奨だ。メッシュを回転させると各迎角でメッシュ再生成が必要になるが、ベクトル指定ならパラメトリックスイープが容易になる。Fluentでは flow-direction-vector で指定できるよ。
高揚力装置の解析
フラップやスラットがある場合はどうなりますか？
多要素翼型の解析は難易度が跳ね上がる。各要素間のギャップ（隙間）とオーバーラップが空力性能を決めるんだ。
多要素翼型はメッシュ作成だけで大変そうですね。
実際そうだ。STAR-CCM+のオーバーセットメッシュ機能を使うと、フラップ角度のパラメトリック変更が容易になるよ。各要素を個別メッシュで作成して重ね合わせるアプローチだ。
よくある失敗と対策
翼型解析でありがちなミスを教えてください。
| 症状 | 原因 | 対策 |
|---|---|---|
| $C_L$が風洞値より高い | 後縁メッシュの不足 | 後縁に十分な点数を配置 |
| 衝撃波位置がずれる | 乱流モデルの不適切な選択 | SA/SSTで比較検証 |
| $C_D$が収束しない | プリズム層が不十分 | $y^+=1$, 20層以上を確保 |
| 失速迎角が過大 | RANS の限界 | DDES/IDDESで再解析 |
| 非物理的な振動 | 中心差分の分散誤差 | 風上系スキームに変更 |
特にRANSでは失速迎角を2--3度過大に予測する傾向がある。失速近傍の精度が必要ならDDESかIDDESへの移行を検討すべきだ。
翼面に虫がつくと性能が落ちる話
飛行機の翼にとって意外な天敵が「虫の衝突」です。長距離飛行で翼面に虫の死骸が積み重なると、翼型の前縁形状が変わってしまい、遷移点が前方にずれて抵抗が増える。実際にある航空会社がCFD検証を行ったところ、大量付着時には燃費が0.5〜1%悪化すると試算されました。現場では着陸ごとの清掃がルール化されていますが、「なぜ虫を落とすのか」の背景に翼型境界層の話があるとは、なかなか知られていません。
解析フローのたとえ
CFDの解析フローは「水族館の水槽を設計する」感覚で考えてみてください。まず水槽の形を決め（計算領域）、水の入り口と出口を設計し（境界条件）、ポンプの強さを設定する（流量条件）。魚がどう泳ぐか見たければ粒子追跡。水温が気になれば熱解析を追加。…どうですか？ 意外と直感的ではありませんか？
初心者が陥りやすい落とし穴
「y+って何ですか？」——この質問が出たら要注意。壁面近くのメッシュ解像度を表すy+は、CFDの結果精度を左右する最重要パラメータの1つ。壁関数を使うなら30〜300、壁を完全に解像するなら1以下。これを確認せずに「摩擦抵抗が合わない！」と悩む人がとても多い。体温計の先端をちゃんと脇に挟まないで「熱がないのに37.5度って出た！」と慌てているようなものです。
境界条件の考え方
入口の境界条件は「蛇口をどのくらい開けるか」と同じ。ちょろちょろ出すか（低速）、全開にするか（高速）。でもCFDではもう一つ——「どのくらい暴れた水を出すか」（乱流強度）も指定する必要があります。蛇口の開け方を間違えると、下流のシンク全体の流れが変わりますよね？ CFDでも入口条件のミスは下流全体に波及します。
ソフトウェア比較
主要ツールの比較
翼の空力解析に使える主なCFDソフトを教えてください。
航空分野のCFDは選択肢が豊富だ。商用・オープンソース・研究コードを整理しよう。
| ツール | 開発元 | 特徴 | 翼解析での強み |
|---|---|---|---|
| Ansys Fluent | Ansys Inc. | 汎用CFD。密度ベースソルバー搭載 | 遷音速・超音速に強い |
| STAR-CCM+ | Siemens | ポリヘドラルメッシュ。オーバーセット対応 | 多要素翼型、形状最適化 |
| OpenFOAM | OSS | 無償。rhoCentralFoamで圧縮性対応 | 研究用途、カスタマイズ性 |
| FUN3D | NASA Langley | 非構造格子、随伴法最適化 | 翼型・翼設計最適化 |
| CFL3D | NASA Langley | 構造格子、高精度 | ベンチマーク検証 |
| elsA | ONERA/Safran | マルチブロック構造格子 | エンジン/機体統合解析 |
NASAのFUN3Dって航空業界では有名ですよね。
FUN3Dは随伴法ベースの空力形状最適化が得意で、NASAのCommon Research Model（CRM）の設計にも使われた。ただしライセンスは米国市民・永住者に限られるから、日本では使いにくいのが実情だよ。
Ansys Fluentでの設定例
Fluentで遷音速翼型を解く場合の推奨設定を教えてください。
STAR-CCM+での設定例
STAR-CCM+だとどうですか？
OpenFOAMでの設定例
OpenFOAMで翼型解析をやる場合はどうなりますか？
OpenFOAMだとメッシュ作成が一番のハードルですよね。
その通り。翼型の構造格子はblockMeshで書けるが手間がかかる。Pointwiseで格子を作ってOpenFOAM形式にエクスポートするのが現実的な選択肢だ。
ツール選定の指針
結局どのツールを選ぶべきですか？
用途とリソースで判断する。
| 用途 | 推奨ツール | 理由 |
|---|---|---|
| 遷音速翼型設計 | Fluent (密度ベース) | 衝撃波捕獲精度、豊富な検証実績 |
| 多要素翼・高揚力 | STAR-CCM+ | オーバーセットメッシュ、自動化 |
| 研究・教育 | OpenFOAM | 無償、ソースコード公開 |
| 形状最適化 | STAR-CCM+ (SHERPA) | 組み込み最適化アルゴリズム |
| 失速/バフェット | Fluent/STAR-CCM+ (DDES) | ハイブリッドRANS-LES対応 |
航空機認証とCFDツールの「お墨付き」問題
民間航空機の型式証明（Type Certificate）では、使用したCFDツールの妥当性確認（Validation）まで審査されます。「ANSYS Fluentで計算しました」だけでは不十分で、「このツールをこの条件範囲で使った場合の誤差は±X%」という証拠を示す必要がある。エアバスやボーイングが膨大な風洞データとCFD結果のデータベースを社内で保有しているのは、まさにこの認証要件があるからです。ツール選定の議論が「精度」だけでなく「規制対応コスト」になるのはこのためです。
選定で最も重要な3つの問い
- 「何を解くか」：翼型・翼の空力解析に必要な物理モデル・要素タイプが対応しているか。例えば、流体ではLES対応の有無、構造では接触・大変形の対応能力が差になる。
- 「誰が使うか」：初心者チームならGUIが充実したツール、経験者ならスクリプト駆動の柔軟なツールが適する。自動車のAT車（GUI）とMT車（スクリプト）の違いに似ている。
- 「どこまで拡張するか」：将来の解析規模拡大（HPC対応）、他部門への展開、他ツールとの連携を見据えた選択が長期的なコスト削減につながる。
先端技術
高精度手法
翼の空力解析で最先端の手法はどんなものがありますか？
Wall-Resolved LES（壁面解像LES）が究極の目標だが、レイノルズ数 $10^7$ の翼では格子点数が $10^{11}$ オーダーになり現実的ではない。そこで中間的なアプローチが盛んに研究されている。
WMLESは最近注目されていますよね。
NASAのCFD Vision 2030でもWMLESが将来の主力手法として位置づけられている。2030年代にはエクサスケール計算機でフル機体のWMLESが可能になると予想されているんだ。
空力弾性連成
翼のたわみと空力の連成はどう扱うんですか？
流体構造連成（FSI）解析が必要になる。翼は揚力で数メートルたわみ、それが荷重分布を変える。
この反復サイクルが収束するまでCFDとFEMを交互に実行する。Fluentの場合はAnsys Mechanicalとの双方向FSI連成が標準装備されている。STAR-CCM+ではAbaqusやNastranとの連成が可能だ。
遷移予測の最前線
層流から乱流への遷移を正確に予測する方法はありますか？
RANSベースでは $\gamma$-$Re_\theta$ 遷移モデル（Langtry-Menter）が広く使われている。ただし自然遷移には対応するが、クロスフロー不安定性による遷移の予測精度には限界がある。
最新のアプローチ:
- eN法との連成: 線形安定性理論のN-factor法とRANSを組み合わせ
- RANS-LES遷移: 層流域をRANS、遷移域をLES/DNSで解く
- 機械学習遷移モデル: 実験データで訓練したニューラルネットワークで遷移位置を予測
自然層流翼型の設計には遷移予測が命ですもんね。
そうだ。自然層流翼では摩擦抗力が30--50%削減できるから、遷移位置の予測精度が機体の燃費に直結する。Boeing 787の翼設計でもCFDによる遷移予測が活用されたよ。
デジタルツインと認証への応用
将来的にはCFDで型式証明が取れるようになりますか？
FAAとEASAは「CFD-based certification」の研究プログラムを進めている。まだ風洞試験の完全代替には至っていないが、特定の条件下でCFD結果を認証データとして受け入れる方向に進んでいる。
CFDが設計だけでなく認証にも使われる時代が来るんですね。
層流翼型の夢と現実
「翼の前方を層流に保てれば摩擦抵抗が激減する」という理論で設計された「層流翼型」は1940年代から研究されています。でも製造現場では翼面の加工粗さが0.1mm程度でも層流が乱れてしまい、実機での効果は理論値の半分以下になることも多い。最近はトポロジー最適化とCFDを組み合わせ、製造誤差をロバスト制約として取り込む設計手法が注目されています。「理論は美しいが、加工が問題」というのはCAEあるあるですね。
トラブルシューティング
よくあるトラブルと対策
翼型解析でよく遭遇するトラブルを教えてください。
代表的な問題を整理しよう。翼型のCFDは精度要求が厳しいぶん、落とし穴も多いんだ。
1. 衝撃波位置が風洞データとずれる
症状: 遷音速翼型で翼上面の衝撃波位置がCFDと実験で5--10%翼弦ずれる
考えられる原因:
- 風洞壁干渉の未考慮（特に閉塞比が大きい試験）
- 乱流モデルの予測精度不足
- メッシュ解像度の不足（衝撃波前後）
対策:
- 風洞壁を含めた解析、または壁干渉補正の適用
- SA/SSTの両方で比較し、感度を確認
- 衝撃波近傍にアダプティブメッシュ細分化を適用
2. 抗力が実験値と合わない
抗力の不一致はどう対処すればいいですか？
症状: $C_D$が実験値と10%以上乖離する
考えられる原因:
- $y^+$が大きすぎて壁面せん断応力の精度が低い
- 後縁近傍のメッシュ不足
- 遠方境界が近すぎて人工的な閉塞効果が発生
- 風洞の支持装置干渉を未考慮
対策:
- $y^+ < 1$を厳守し、壁関数を使わない
- 後縁上下面にそれぞれ最低50点を配置
- 遠方境界を翼弦の50倍以上に拡大
- near-field法とfar-field法の両方で抗力を評価し比較
near-field法とfar-field法って何ですか？
near-field法は翼面上の圧力と摩擦力を直接積分する方法。far-field法は翼の十分下流での運動量変化から抗力を算出する方法だ。両者の差がメッシュ品質の指標になる。差が大きいほどメッシュが不十分ということだよ。
3. 失速挙動の再現不良
症状: RANSで失速迎角が実験値より2--4度大きい
対策:
- SST k-omegaモデルに切り替え（SAより剥離予測が良好）
- 大規模剥離にはDDESまたはIDDESを使用
- 非定常解析に切り替え（定常RANSでは剥離後の振動挙動を捉えられない）
- 時間刻みを $\Delta t \cdot V_\infty / c \approx 0.01$ 程度に設定
4. 数値振動・発散
計算が発散したときはどうすればいいですか？
症状: 残差が発散、または$C_L$が非物理的に振動
対策:
- CFL数を1--5に下げて再スタート
- 1次精度で初期解を作り、2次精度に切り替え
- メッシュ品質チェック: 非直交性 > 70度、スキューネス > 0.95のセルを修正
- 遷音速の場合、限定関数（Venkatakrishnan limiter）のパラメータを調整
Fluent固有の注意点
Fluentで翼型解析をする際の注意点はありますか？
Reference Valuesの設定ミスは初心者あるあるですよね。
翼弦長、翼面積、参照密度・速度が正しく設定されていないと、無次元係数の値が全くおかしくなる。CFDの結果が物理的に妥当か、まず概算値と比較する習慣をつけることが大事だよ。
「収束した」のに答えが間違っていた？
翼型解析のトラブルで実務エンジニアが必ずハマるのが「残差は下がったのに揚力係数が実験値と全然違う」問題です。よくある原因は迎角の設定ミスや参照面積・翼弦長の入力ミスですが、もっとトリッキーなのがメッシュの「前縁法線方向の解像度不足」です。前縁付近の圧力ピークをきちんと捉えていないと、揚力の積分値が系統的にずれる。残差だけを見て安心するのではなく、前縁の $C_p$ 分布を毎回チェックする習慣が、経験豊富なエンジニアとの差になります。
「解析が合わない」と思ったら
- まず深呼吸——焦って設定をランダムに変えると、問題がさらに複雑になる
- 最小再現ケースを作る——翼型・翼の空力解析の問題を最も単純な形で再現する。「引き算のデバッグ」が最も効率的
- 1つだけ変えて再実行——複数の変更を同時に行うと、何が効いたか分からなくなる。科学実験と同じ「対照実験」の原則
- 物理に立ち返る——計算結果が「重力に逆らって物が浮く」ような非物理的な結果なら、入力データの根本的な間違いを疑う
